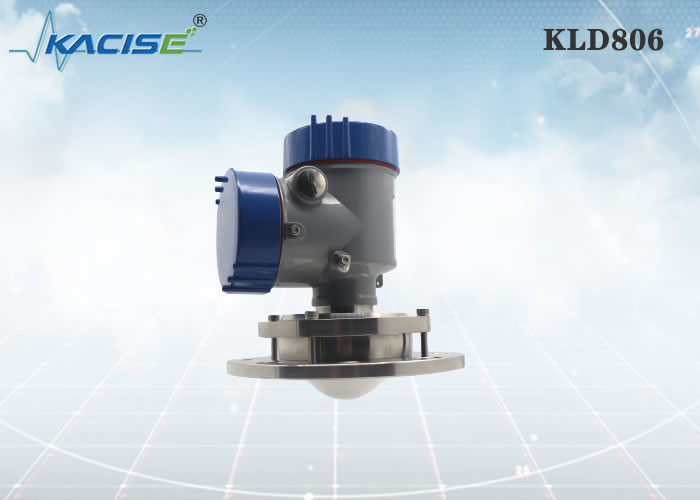

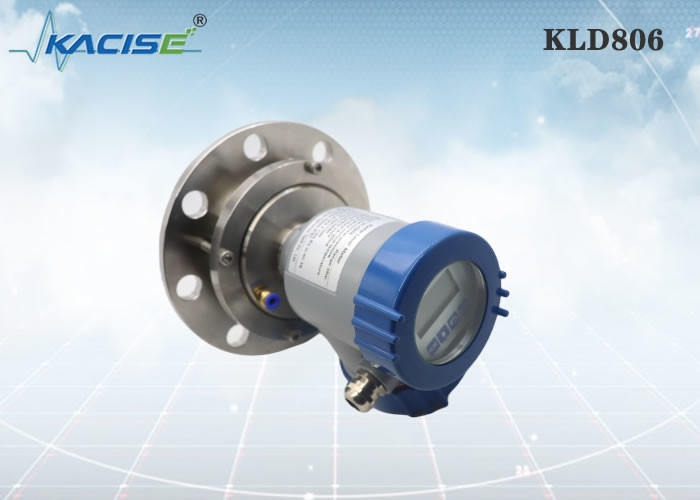

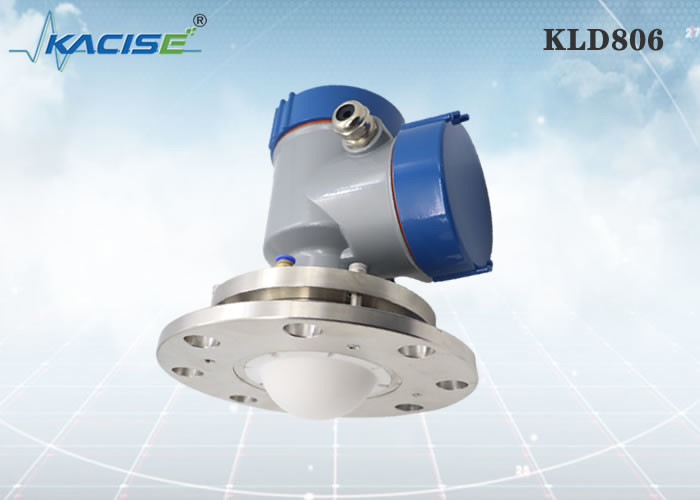

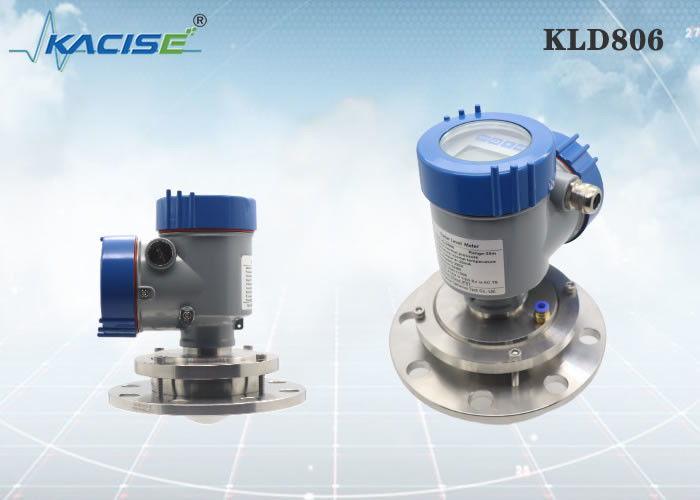

Name: KLD806 Bean Radar Level Sensor With Flange Installation And Small Beam Angle
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KLD806
Price: 1,000.00 USD
Availability: InStock

Dom > produkty > Miernik poziomu płynu >

KLD806 Bean Radar Level Sensor With Flange Installation And Small Beam Angle

Flange Installation Radar Level Sensor

Bean Radar Level Sensor

80GHz Fluid Radar Transmitter

Place of Origin:

CHINA

Nazwa handlowa:

KACISE

Orzecznictwo:

Model Number:

KLD806

Dokument:

KLD800 Series Radar Level S...v1.pdf

Skontaktuj się z nami

Poproś o wycenę

KLD806 Bean Radar Level Sensor With Flange Installation And Small Beam Angle

Szczegóły produktu

Średnie:

materiał stały, pojemnik magazynowy, pojemnik procesowy, silne zastosowanie pyłu

Skala:

0,3 m ~ 10/20/30/60/100 m

Proces łączenia:

kołnierz ≥ DN100

Temperatura procesu:

-40 ~ 110 ℃

Ciśnienie procesowe:

-0,1 ~ 0,3 MPa

rozmiar anteny:

Antena obiektywowa 76 mm (opcjonalnie oczyszczana)

Materiał anteny:

PTFE

Dokładność:

±5 mm

Klasa ochrony:

IP67

Częstotliwość środkowa:

80 GHz

Kąt startu:

3°

Zasilanie:

DC24V/DC12~24V/AC220V

Obudowa:

aluminium / tworzywo sztuczne / stal nierdzewna

Wyjście sygnału:

4...20mA/protokół HART/RS485 Modbus

Podkreślić:

Flange Installation Radar Level Sensor

Bean Radar Level Sensor

80GHz Fluid Radar Transmitter

Warunki płatności i wysyłki

Minimum Order Quantity

1PCS

Packaging Details

each unit has individual box and all boxes are packed in standard packages or customers requests available

Delivery Time

5-8 work days

Payment Terms

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Supply Ability

1000 Piece/Pieces per Week negotiable

ZAŁĄCZONE PRODUKTY

Wideo

Kontroler wyświetlacza serii KDI obsługujący komunikację między różnymi maszynami

Najlepszą cenę

Wideo

Kontroler wyświetlacza serii KDI z otwartym interfejsem ustawiania parametrów wewnętrznych o wysokiej dokładności i rozdzielczości 0,1

Najlepszą cenę

Wideo

Dokładny sterownik wyświetlacza pomiarów serii KDI z wielokrotnym przełączaniem wskaźników wejścia i kompensacją temperatury

Najlepszą cenę

Wideo

Kontroler wyświetlacza kolumny świetlnej serii KDI z pomiarem cyfrowym i analogowym

Najlepszą cenę

Skontaktuj się z nami

86--17719566736

Skontaktuj się teraz

Opis produktu

KLD806 czujnik poziomu radaru ziarna z instalacją paska i małym kątem wiązki

Wprowadzenie

Kąt wiązki

kąt wiązki to kąt wiązki, w którym gęstość energii fali radarowej osiąga połowę jej maksymalnej wartości (szerokość 3 dB).Mikrofale emitują sygnały poza zasięgiem wiązki i mogą być odbijać się przez zakłócające obiekty.

Im większy rozmiar anteny i mniejszy kąt wiązki α, tym mniej odgłosów zakłóceń zostanie wygenerowanych.

W celu dokładniejszych pomiarów należy unikać instalowania urządzeń wewnętrznych (takich jak przełączniki graniczne, czujniki temperatury, podstawy, pierścienie próżniowe, cewki grzewcze, deflectory itp.).) w zakresie wiązki sygnałowej.

Cechy

Wysoka częstotliwość 80GHz, większa ostrość
Jeden rodzaj anteny PTFE, bez kabli, pręta czy struktury upadku.
Odpowiednie do zastosowań długich/wysokich/wąskich
Nie wpływają na to zmiany temperatury, pył lub pary
Zaleca się stałą dielektryczną > 2
Wspieranie usług OEM małych partii- Nie.

KLD806

KLD806 Bean Radar Level Sensor With Flange Installation And Small Beam Angle 0

Środek: materiał stały, pojemnik do przechowywania, pojemnik do procesu,

silne nałożenie pyłu

Zakres pomiaru: 0,3 m~10/20/30/60/100 m

Połączenie procesowe: flanszka ≥ DN100

Temperatura procesu: -40~110°C

Ciśnienie procesowe: -0,1 ∼0,3 MPa

Wielkość anteny: 76 mm antena soczewkowa (opcjonalnie)

Materiał anteny: PTFE

Dokładność: ±5 mm

Klasa ochrony: IP67

Częstotliwość środkowa: 80GHz

Kąt startu: 3°

Zasilanie: dwukierunkowe /DC24V

4-przewodowy /DC12~24V

4-przewodowy /AC220V

Obudowa: aluminium/plastik/ stal nierdzewna

Wyjście sygnału: dwuprzewodowy /4...20mA/protokół HART

4-przewodowy 4...20mA/ RS485 Modbus

Wymiary

Instalacja

1.Instalacja brzegów

W przypadku instalacji brzytów minimalna odległość między przyrządem a ścianą zbiornika powinna wynosić 200 mm.

① płaszczyzna danych

② środek zbiornika lub oś symetrii

2Instalacja podnosząca

Wymogi dotyczące instalacji

W przypadku instalacji urządzenia należy unikać umieszczania go nad wejściem materiału i unikać różnych przedmiotów, które mogą wpływać na sygnał, takich jak mieszanie wiatrówek itp.

KLD806 Bean Radar Level Sensor With Flange Installation And Small Beam Angle 7

W wyjątkowo złożonych warunkach pracy przyrząd może pracować normalnie, jeśli nie ma przeszkody w obszarze o promieniu 20 cm pośrodku punktu montażu.

KLD806 Bean Radar Level Sensor With Flange Installation And Small Beam Angle 10

Schemat połączenia instalacji:

Maksymalna wysokość cewki montażowej H max zależy od średnicy cewki montażowej D i wielkości kąta uruchomienia produktu.

Zbyt długi połączenie instalacji wpłynie na wydajność radaru.

KLD806 Bean Radar Level Sensor With Flange Installation And Small Beam Angle 11

Wymiary

Wymiar obudowy
Jednostka w mm:

KLD806 Bean Radar Level Sensor With Flange Installation And Small Beam Angle 12

Produkcja:

Xi'an Kacise Optronics Tech Co., Ltd uważa się za dostawcę rozwiązań i producenta.
Co możemy zapewnić:
Zakres obejmuje dostosowaną wersję powłoki/kolor, rodzaj wątku ((G-Thread/NPT Thread), dostosowane oprogramowanie, wydruki, podręcznik i katalog.Moduł radarowy jest na pewno dostępny..
