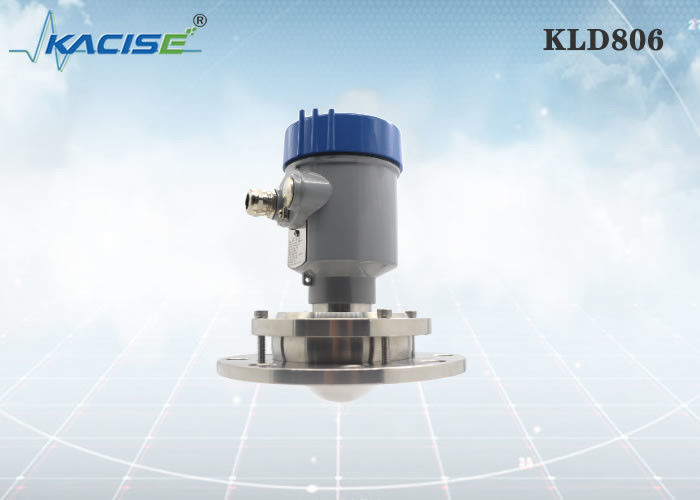

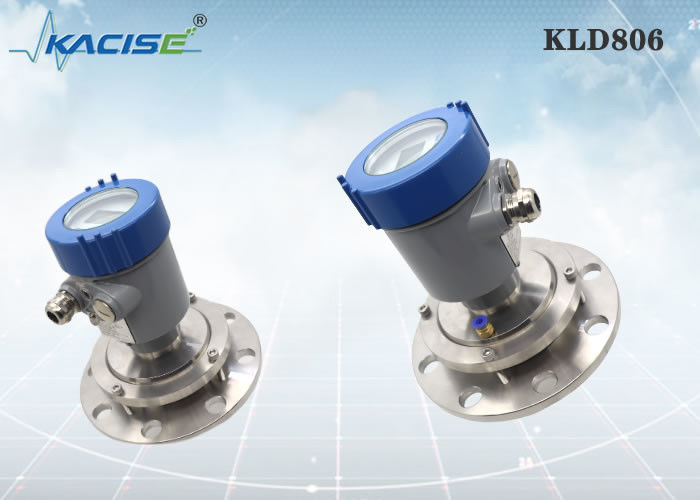

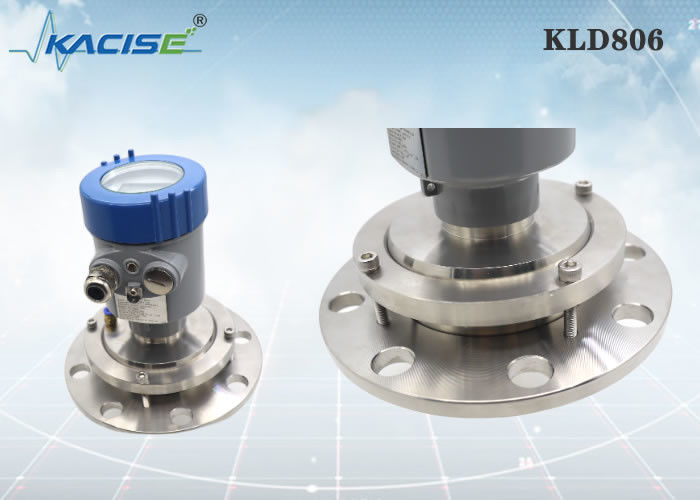

KLD806 80GHz czujnik poziomu radaru z funkcją oczyszczania dla silnego pyłu w silosach mąkowych

Stan rolnictwa i skala działalności na dzisiejszym rynku wymagają coraz skuteczniejszych narzędzi zarządzania zbożem. Tam, gdzie w przeszłości system monitorowania poziomu silosów mógł wykorzystywać ręczne lub mechaniczne metody określania poziomu ziarna, wiele obecnie używanych silosów jest masywnych, co czyni te systemy wysoce niepraktycznymi.
Obecnie radar poziomu w silosach jest popularną metodą projektowania wydajnego narzędzia do pomiaru poziomu w zbiorniku. Radarowy pomiar poziomu silosu wykorzystuje generator impulsów i czujnik napełnienia zbiornika na ziarno w celu określenia poziomu ciał stałych znajdujących się w silosie. Impuls jest przesyłany kablem stykowym lub prętem, a następnie powraca, gdy napotka zmianę dielektryka oznaczoną przejściem od powietrza do ziarna. Następnie system oblicza czas podróży impulsu, aby określić pomiar poziomu silosu zbożowego.
Inna metoda bezprzewodowego monitorowania pojemników wykorzystuje czujniki ultradźwiękowe do wyzwalania i odbierania impulsu mechanicznego, który wykrywa zmianę gęstości na podstawie poziomu. Systemy te są stosunkowo małe i zazwyczaj są bardzo opłacalne. Ponieważ jednak na fale dźwiękowe wpływa zarówno wilgoć, jak i temperatura otoczenia, ultradźwiękowe monitory poziomu w pojemniku nie są idealne do środowisk wilgotnych lub narażonych na znaczne wahania temperatury.
Bardziej niezawodne rozwiązanie, laserowe czujniki poziomu w silosie nie wymagają kontaktu i mogą dokładnie wykrywać poziom ziarna z dużej odległości. Te bezprzewodowe systemy monitorowania pojemników są mniej podatne na zakłócenia środowiskowe i dzięki skoncentrowanej wiązce pomiarowej będą dobrze działać nawet w wysokich, wąskich silosach.

• Wysoka częstotliwość 80 GHz, większa ostrość
• Jeden typ anteny PTFE, bez kabla, pręta lub konstrukcji kroplowej.
• Nadaje się do zastosowań długich/wysokich/wąskich
• Nie ma na nie wpływu zmiany temperatury, kurz i opary
• Zalecana jest stała dielektryczna > 2
• Obsługa małych partii usług OEM

KLD806

Medium: ciało stałe, pojemnik magazynowy, pojemnik procesowy, zastosowanie silnego pyłu Zakres pomiarowy: 0,3 m ~ 10/20/30/60/100 m Przyłącze procesowe: kołnierz ≥ DN100 Temperatura procesu: -40 ~ 110 ℃ Ciśnienie procesowe: -0,1 ~ 0,3 MPa Rozmiar anteny: antena obiektywowa 76 mm (opcjonalnie oczyszczana) Materiał anteny: PTFE Dokładność: ± 5 mm Stopień ochrony: IP67 Częstotliwość środkowa: 80 GHz Kąt startu: 3° Zasilanie: dwuprzewodowe /DC24V czteroprzewodowy /DC12~24V czteroprzewodowy /AC220V Obudowa: aluminium/tworzywo sztuczne/stal nierdzewna Wyjście sygnału: dwuprzewodowe /4...20mA/protokół HART czteroprzewodowy 4...20mA/RS485 Modbus

W przypadku montażu kołnierzowego minimalna odległość pomiędzy przyrządem a ścianą zbiornika powinna wynosić 200 mm.
① płaszczyzna odniesienia
② środek statku lub oś symetrii

Instalując urządzenie, unikaj instalowania go nad wlotem materiału i staraj się unikać różnych obiektów wpływających na sygnał, takich jak mieszadła itp.

W wyjątkowo skomplikowanych warunkach pracy przyrząd może pracować normalnie, jeśli w obszarze o promieniu 20 cm od punktu instalacji nie ma przeszkód.

Maksymalna wysokość szpuli montażowej H max uzależniona jest od średnicy szpuli montażowej D oraz wielkości kąta wyrzutu produktu.
Zbyt długie połączenie instalacyjne będzie miało wpływ na działanie radaru.

Jednostka w mm:

Xi'an Kacise Optronics Tech Co., Ltd uważa się za dostawcę i producenta rozwiązań. Naszym klientom OEM oferujemy maksymalną elastyczność i zoptymalizowaną kosztowo ofertę.
Co możemy zapewnić:
Asortyment obejmuje dostosowaną wersję/kolor powłoki, typ gwintu (gwint G/gwint NPT), oprogramowanie dostosowane do indywidualnych potrzeb, wydruki, instrukcję obsługi i katalog. Jeśli jesteś zainteresowany instalacją u siebie, moduł radarowy jest na pewno dostępny.
