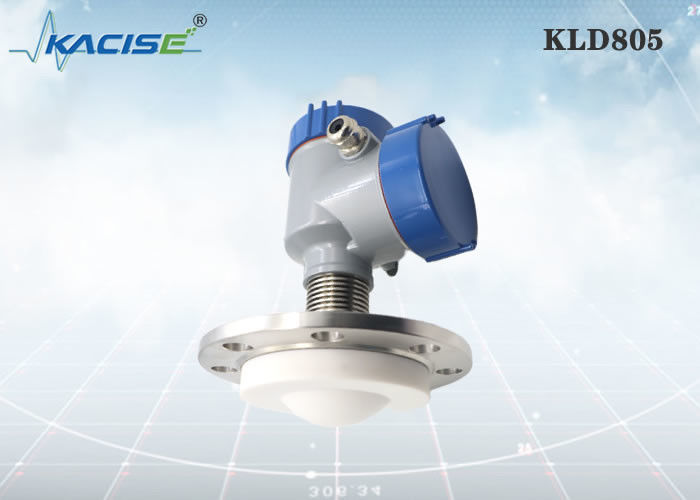

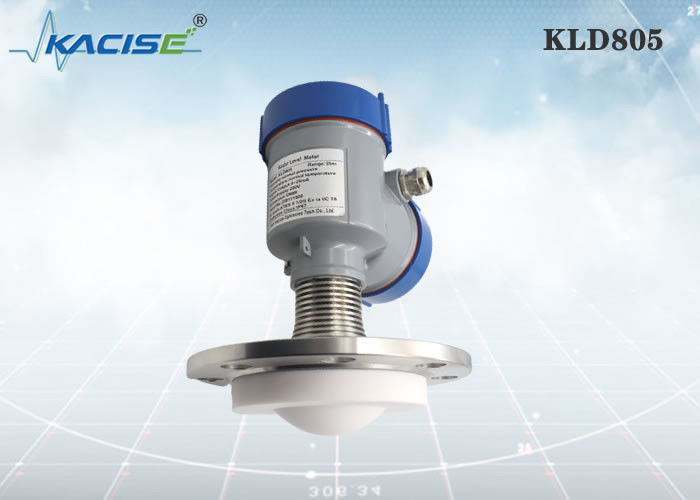

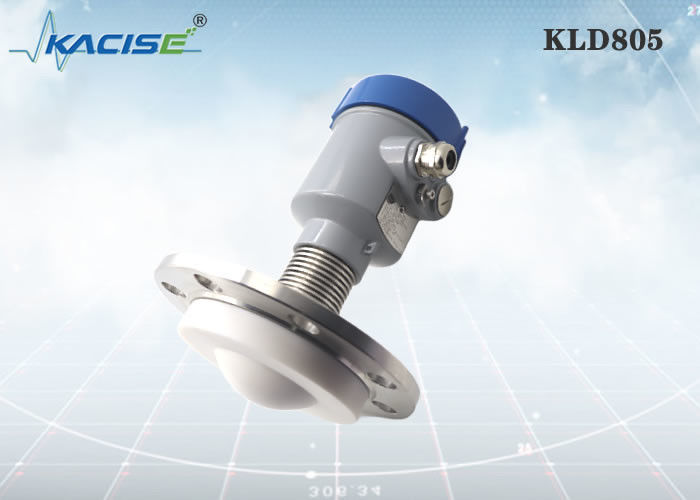

KLD805 80GHz czujnik poziomu radaru z usunięciem błędów LCD i anteną PTFE do pomiaru płynów korozyjnych

Komunikacja i uruchomienie

• Kabel portu szeregowego USB na RS485 (system czteroprzewodowy);
• Kabel portu szeregowego USB na TTL (system dwuprzewodowy);
• Modem USB na Hart (system dwuprzewodowy) do komunikacji.
• Dzięki debugowaniu Bluetooth telefonów komórkowych debugowanie na miejscu jest bezpieczniejsze i wygodniejsze.
• Sieć 4G, zdalne debugowanie poprzez moduł zdalny.

• Oparty na samodzielnie opracowanym chipie RF wykorzystującym fale milimetrowe CMOS, może osiągnąć bardziej zwartą architekturę RF, wyższy stosunek sygnału do szumu i mniejszy obszar niewidoczny.
• Pasmo robocze 5 GHz umożliwia produktowi uzyskanie wyższej rozdzielczości i dokładności pomiaru.
• Najwęższy kąt wiązki anteny 3 °, zakłócenia w środowisku instalacyjnym mają mniejszy wpływ na instrument, a instalacja jest wygodniejsza.
• Przy krótszej długości fali i lepszych właściwościach odbicia od powierzchni stałej, nie ma konieczności stosowania uniwersalnego kołnierza do celowania.
• Obsługuj zdalne debugowanie i zdalną aktualizację, skróć czas oczekiwania i popraw wydajność pracy.
• Obsługa debugowania Bluetooth telefonów komórkowych, wygodna do konserwacji na miejscu

KLD805

Medium: silnie żrąca ciecz, para, piana, wysoka temperatura. i wysokie ciśnienie Zakres pomiarowy: 0,1 m ~ 10/20/30/60/100 m Przyłącze procesowe: kołnierz ≥ DN80 Temperatura procesu: -40 ~ 200 ℃ Ciśnienie procesowe: -0,1 ~ 2,5 MPa Rozmiar anteny: antena obiektywowa 76 mm (w zależności od rozmiaru kołnierza) Materiał anteny: PTFE/wypełnienie ogólne Dokładność: ± 1 mm Stopień ochrony: IP67 Częstotliwość środkowa: 80 GHz Kąt startu: 3° Zasilanie: dwuprzewodowe /DC24V czteroprzewodowy /DC12~24V czteroprzewodowy /AC220V Obudowa: aluminium / tworzywo sztuczne / stal nierdzewna Wyjście sygnału: dwuprzewodowe /4...20mA/protokół HART czteroprzewodowy 4...20mA/RS485 Modbus

W przypadku montażu kołnierzowego minimalna odległość pomiędzy przyrządem a ścianą zbiornika powinna wynosić 200 mm.

1. płaszczyzna odniesienia
2. środek naczynia lub oś symetrii

Instalując urządzenie, unikaj instalowania go nad wlotem materiału i staraj się unikać różnych obiektów wpływających na sygnał, takich jak mieszadła itp.

W wyjątkowo skomplikowanych warunkach pracy przyrząd może pracować normalnie, jeśli w obszarze o promieniu 20 cm od punktu instalacji nie ma przeszkód.

Maksymalna wysokość szpuli montażowej H max uzależniona jest od średnicy szpuli montażowej D oraz wielkości kąta wyrzutu produktu.

Zbyt długie połączenie instalacyjne będzie miało wpływ na działanie radaru.

Jednostka w mm:

Xi'an Kacise Optronics Tech Co., Ltd uważa się za dostawcę i producenta rozwiązań. Naszym klientom OEM oferujemy maksymalną elastyczność i zoptymalizowaną kosztowo ofertę.

• Asortyment obejmuje dostosowaną wersję/kolor powłoki, typ gwintu (gwint G/gwint NPT), oprogramowanie dostosowane do indywidualnych potrzeb, wydruki, instrukcję obsługi i katalog.
• Jeśli jesteś zainteresowany instalacją u siebie, moduł radarowy jest na pewno dostępny.
