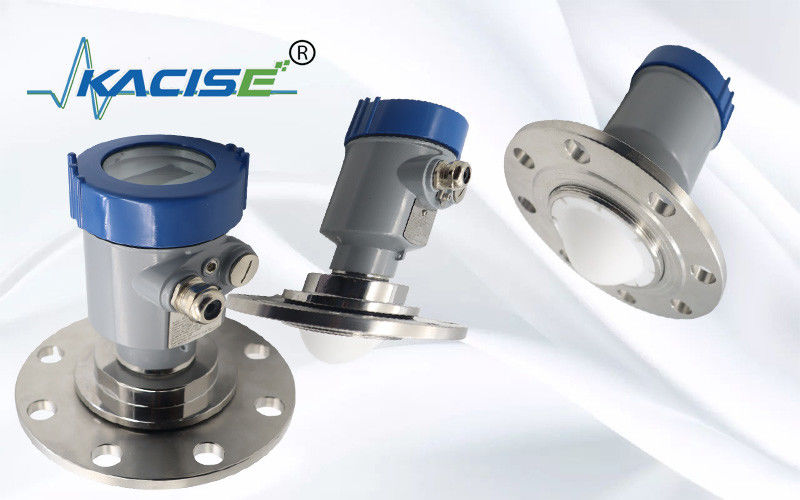

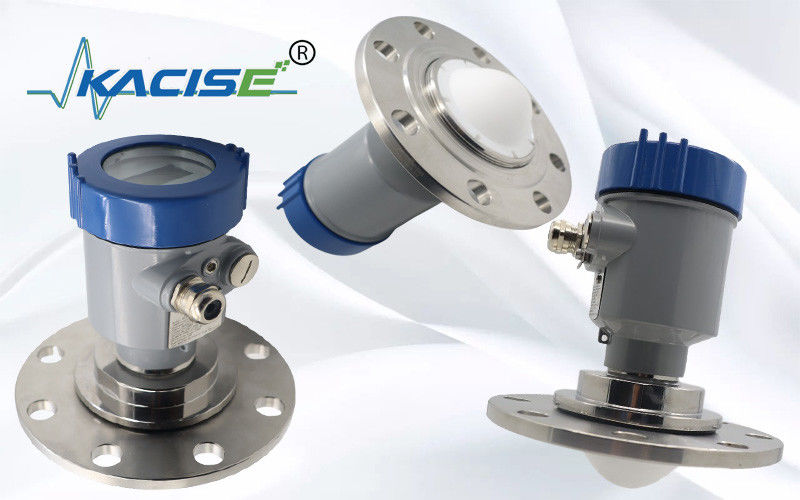

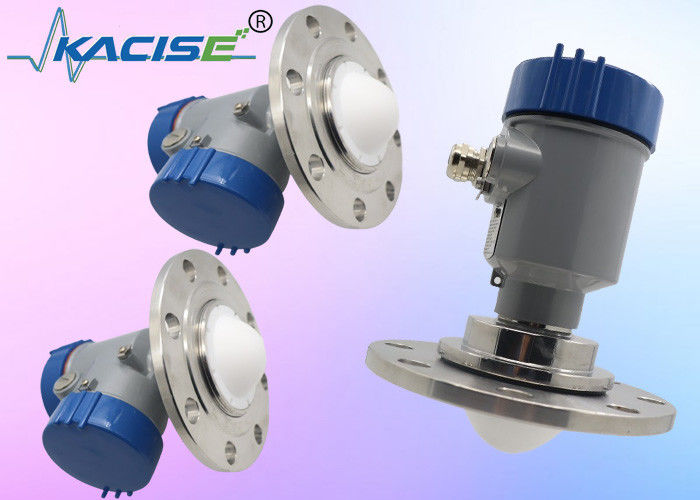

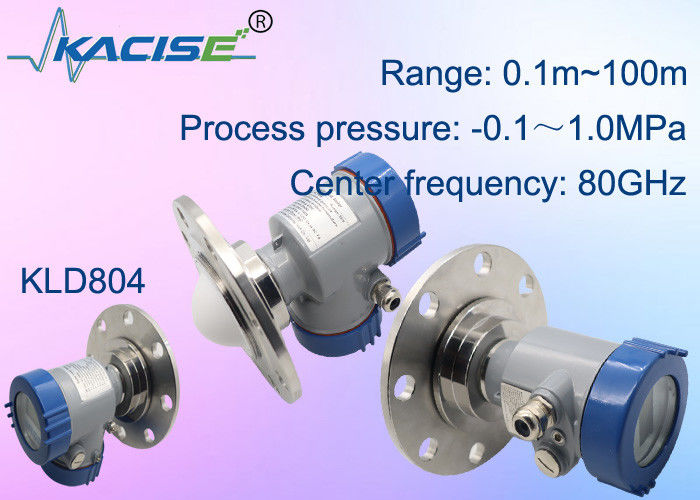

Kacise OEM 80GHz FMCW czujnik poziomu radaru z zasięgiem 100m i konstrukcja odporna na korozję dla zbiorników chemicznych

KLD804 80G radarowy miernik poziomu przyjmuje technologię fal ciągłych modulowanych częstotliwością (FMCW)..Przesyłany sygnał radarowy jest odbierany przez tę samą antenę po odbiciu przez medium pomiarowe.różnica częstotliwości pomiędzy częstotliwością sygnału przesyłanego a częstotliwością sygnału odbieranego jest proporcjonalna do mierzonej odległościZbierany sygnał różnicy częstotliwości poddawany jest szybkiej transformacji Fouriera (FFT) w celu uzyskania widma odbijanego echa,i odległość do mierzonego celu oblicza się na podstawie tego.

Antenna radarowa przesyła wąski impuls mikrofalowy, który zostanie odbyty po dotarciu do powierzchni badanego medium, a następnie ponownie odebrany przez system anten.Sygnały przesyłane są do obwodu elektrycznego, a następnie przekształcane w sygnały poziomowe.Ponieważ prędkość transmisji mikrofalówki jest tak szybka, czas potrzebny na transmisję mikrofalówki na powierzchnię testowanego medium, a następnie odbicie z powrotem, wynosi prawie 0.

• Radar fal milimetrowych, dokładność pomiaru może sięgać do ±2 mm, a minimalna ślepa strefa pomiaru wynosi 0,05 m.
• Mniejszy rozmiar anteny zapewnia pomiar większej liczby warunków pracy.
• Różnorodność anten soczewkowych, mniejsze kąty startu, bardziej skoncentrowana energia, silniejsze sygnały echo i wyższa niezawodność niż inne produkty radarowe w tych samych warunkach przemysłowych i górniczych.
• Ma silniejszą penetrację i może być normalnie stosowany w przypadku przyczepności i kondensacji.
• Zakres sygnału dynamicznego jest większy, a pomiar niskiej stałości dielektrycznej jest bardziej stabilny.
• Wielokrotne tryby pomiaru, reakcja radaru w trybie szybkiego pomiaru

W przypadku instalacji urządzenia należy unikać umieszczania go nad wejściem materiału i unikać różnych przedmiotów wpływających na sygnał, takich jak mieszanie wiosł itp.

Zasilanie

(4?? 20) mA/HART ((2 przewody)

Zasilanie i sygnał prądu wyjściowego mają wspólny dwukernikowy kabel osłonięty.

(4?? 20) mA ((4 przewody/6 przewody)

Zasilanie musi być oddzielnie zasilane,i czterojądrowy zasłonięty kabel jest używany do zasilania i sygnału prądu (sygnał prądu i interfejs RS485 mogą być wyprowadzane jednocześnie, a do jednoczesnego wyjścia wymagany jest sześciokernikowy kabel osłonięty).

RS485/Modbus

Zasilanie musi być zasilane oddzielnie, a do zasilania i sygnału cyfrowego wykorzystuje się czterojądrowy przewód osłonięty. (Sygnał prądu i interfejs RS485 mogą być wyprowadzane jednocześnie,a do jednoczesnego wyjścia wymagany jest sześciokernikowy kabel osłonięty).

Proszę przestrzegać lokalnych przepisów dotyczących instalacji elektrycznych!Wszystkie operacje z elementami elektrycznymi przyrządu muszą być wykonywane przez specjalistów, którzy przeszli formalne szkolenieProszę sprawdzić tablicę oznaczającą instrument, aby upewnić się, że specyfikacja produktu spełnia Państwa wymagania.Proszę upewnić się, że napięcie zasilania jest zgodne z wymaganiami umieszczonymi na tablicy oznaczającej przyrząd.

Ten przyrząd w pełni spełnia wymagania klasy ochrony IP66/67, proszę zapewnić wodoodporność głowicy uszczelniającej kabla.

Jak upewnić się, że instalacja spełnia wymagania IP67:

• Upewnij się, że głowica uszczelniająca nie jest uszkodzona.
• Upewnij się, że kabel nie jest uszkodzony.
• Należy upewnić się, że stosowane kable spełniają wymagania przepisów dotyczących połączeń elektrycznych.
• Przed wejściem do interfejsu elektrycznego, zgiąć kabel w dół, aby upewnić się, że woda nie przepływa do obudowy, patrz 1
• Proszę zacisnąć przewód, patrz 2
• Proszę podłączyć nieużywany interfejs elektryczny za pomocą ślepej wtyczki, patrz 3

Kąt wiązki

kąt wiązki to kąt wiązki, w którym gęstość energii fali radarowej osiąga połowę jej maksymalnej wartości (szerokość 3 dB).Mikrofale emitują sygnały poza zasięgiem wiązki i mogą być odbijać się przez zakłócające obiekty.

Im większy rozmiar anteny i mniejszy kąt wiązki α, tym mniej odgłosów zakłóceń zostanie wygenerowanych.

W celu dokładniejszych pomiarów należy unikać instalowania urządzeń wewnętrznych (takich jak przełączniki graniczne, czujniki temperatury, podstawy, pierścienie próżniowe, cewki grzewcze, deflectory itp.).) w zakresie wiązki sygnałowej.
