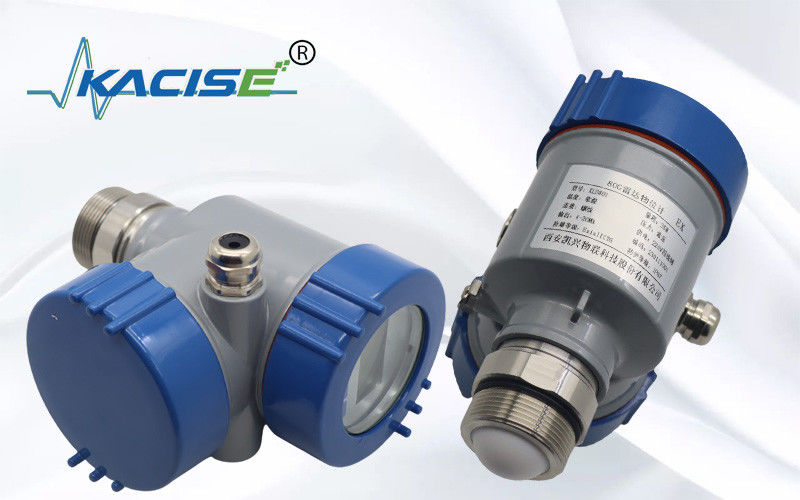

80G RS485 Nieżrącego Radaru Miernik poziomu dla oczyszczania ścieków z wysokofrekwencyjnym pomiarem

Antena radaru transmituje wąski impuls mikrofalowy, który po dotarciu do powierzchni badanego ośrodka zostanie odbity i ponownie odebrany przez system antenowy. Sygnały należy przesłać do obwodu elektrycznego, a następnie przekształcić na sygnały poziomu. Ponieważ prędkość transmisji mikrofal jest tak duża, czas potrzebny na transmisję mikrofal na powierzchnię badanego ośrodka, a następnie odbicia, wynosi prawie 0.

• Radar fal milimetrowych, dokładność pomiaru może dochodzić do ± 2 mm, a minimalna strefa martwa pomiaru wynosi 0,05 m.
• Mniejszy rozmiar anteny pozwala na pomiar w większej liczbie warunków pracy.
• Różnorodne anteny soczewkowe, mniejsze kąty wystrzeliwania, bardziej skoncentrowana energia, silniejsze sygnały echa i wyższa niezawodność niż w przypadku innych produktów radarowych w tych samych warunkach przemysłowych i górniczych.
• Ma większą penetrację i można go normalnie stosować w przypadku adhezji i kondensacji.
• Zakres sygnału dynamicznego jest większy, a pomiar mediów o niskiej stałej dielektrycznej jest bardziej stabilny.
• Wiele trybów pomiaru, reakcja radaru w trybie szybkiego pomiaru

Instalując urządzenie, unikaj instalowania go nad wlotem materiału i staraj się unikać różnych obiektów wpływających na sygnał, takich jak mieszadła itp.

Zasilanie

(4 ~ 20) mA/HART (2 przewody)

Zasilanie i wyjściowy sygnał prądowy korzystają ze wspólnego dwużyłowego, ekranowanego kabla. Proszę zapoznać się z danymi technicznymi dotyczącymi konkretnego zakresu napięcia zasilania.

(4 ~ 20) mA (4 przewody/6 przewodów)

Zasilacz należy zasilać osobno, a do zasilania i sygnału prądowego służy czterożyłowy kabel ekranowany (sygnał prądowy i interfejs RS485 mogą być wyprowadzane w tym samym czasie, a do jednoczesnego wyjścia wymagany jest sześciożyłowy kabel ekranowany).

RS485/Modbus

Zasilacz należy zasilać osobno, a do zasilania i sygnału cyfrowego służy czterożyłowy kabel ekranowany. (Sygnał prądowy i interfejs RS485 mogą być wysyłane w tym samym czasie, a do jednoczesnego wyjścia wymagany jest sześciożyłowy kabel ekranowany).

Należy przestrzegać wymagań lokalnych przepisów dotyczących instalacji elektrycznych! Postępuj zgodnie z lokalnymi przepisami dotyczącymi zdrowia i bezpieczeństwa personelu. Wszystkie operacje na elementach elektrycznych przyrządu muszą być wykonywane przez specjalistów, którzy przeszli formalne przeszkolenie. Proszę sprawdzić tabliczkę znamionową przyrządu, aby upewnić się, że specyfikacja produktu spełnia Twoje wymagania. Należy upewnić się, że napięcie zasilania jest zgodne z wymaganiami podanymi na tabliczce znamionowej przyrządu.

Przyrząd ten w pełni spełnia wymagania stopnia ochrony IP66/67, należy zadbać o wodoodporność głowicy uszczelniającej kabel. Jak pokazano poniżej:

Jak zapewnić, że instalacja spełnia wymagania IP67:

• Upewnij się, że głowica uszczelniająca nie jest uszkodzona.
• Upewnij się, że kabel nie jest uszkodzony.
• Należy upewnić się, że użyte kable spełniają wymagania przepisów dotyczących połączeń elektrycznych.
• Przed wejściem do interfejsu elektrycznego należy zegiąć kabel w dół, aby woda nie dostała się do obudowy, patrz ①
• Dokręć dławik kablowy, patrz ②
• Nieużywany interfejs elektryczny należy zaślepić zaślepką, patrz ③

Kąt wiązki

Kąt wiązki to kąt wiązki, przy którym gęstość energii fali radarowej osiąga połowę swojej wartości maksymalnej (szerokość 3 dB). Mikrofale emitują sygnały poza zasięgiem wiązki i mogą być odbijane przez zakłócające obiekty.

Im większy rozmiar anteny i mniejszy kąt wiązki α, tym mniej będzie generowanych ech zakłócających.

Aby uzyskać dokładniejsze pomiary, należy unikać instalowania jakichkolwiek urządzeń wewnętrznych (takich jak wyłączniki krańcowe, czujniki temperatury, podstawy, pierścienie podciśnieniowe, cewki grzewcze, przegrody itp.) w zasięgu wiązki sygnału.
