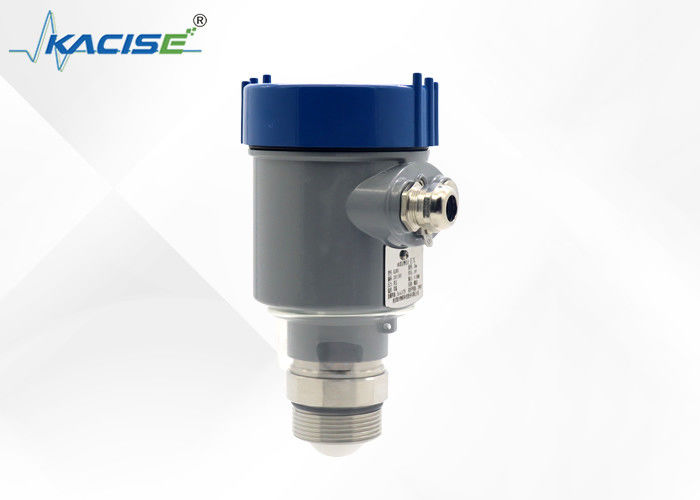

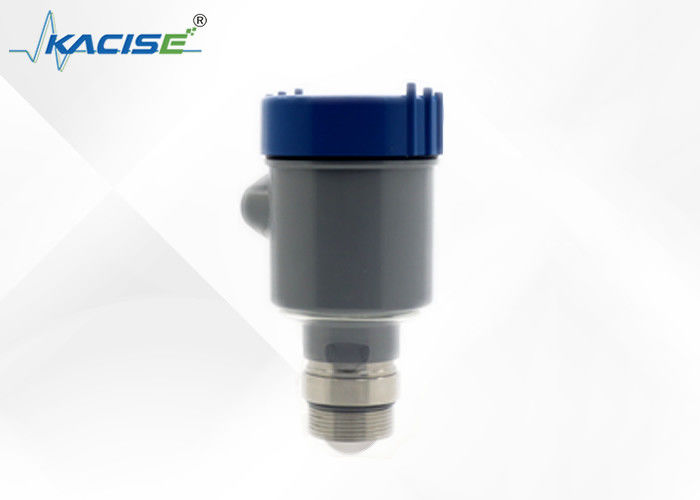

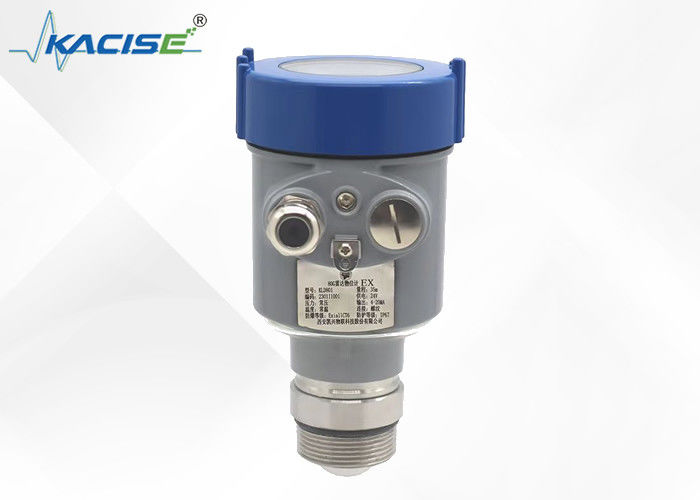

80GHz 100m zasięg RS485 Radarowy miernik poziomu dla nieżrącego nadajnika poziomu płynu

100m Wysokiej częstotliwości 80G Radar Meter RS485 Nieżrącego Przekaźnika poziomu płynu

100m High Frequency 80G Radar Level Meter jest wyjątkowym produktem, wyposażonym w interfejs RS485 i zaprojektowanym do pomiaru poziomu płynu bez korozji.Z wysoką częstotliwością i zaawansowaną technologią, może dokładnie wykrywać poziom płynu w odległości do 100 metrów, zapewniając niezawodną i precyzyjną transmisję danych.

1. Wymiar produktu

2Zasada działania
Antenna radarowa przesyła wąski impuls mikrofalowy, który zostanie odbyty po dotarciu do powierzchni badanego medium, a następnie ponownie odebrany przez system anten.Sygnały przesyłane są do obwodu elektrycznego, a następnie przekształcane w sygnały poziomowe.Ponieważ prędkość transmisji mikrofalówki jest tak szybka, czas potrzebny na transmisję mikrofalówki na powierzchnię testowanego medium, a następnie odbicie z powrotem, wynosi prawie 0.

3. Charakterystyka techniczna

• Radar fal milimetrowych, dokładność pomiaru może sięgać do ±2 mm, a minimalna ślepa strefa pomiaru wynosi 0,05 m.
• Mniejszy rozmiar anteny zapewnia pomiar większej liczby warunków pracy.
• Różnorodność anten soczewkowych, mniejsze kąty startu, bardziej skoncentrowana energia, silniejsze sygnały echo i wyższa niezawodność niż inne produkty radarowe w tych samych warunkach przemysłowych i górniczych.
• Ma silniejszą penetrację i może być normalnie stosowany w przypadku przyczepności i kondensacji.
• Zakres sygnału dynamicznego jest większy, a pomiar niskiej stałości dielektrycznej jest bardziej stabilny.
• Wielokrotne tryby pomiaru, reakcja radaru w trybie szybkiego pomiaru

4Specyfikacja techniczna i wybór modelu

5. Wymagania dotyczące instalacji
W przypadku instalacji urządzenia należy unikać umieszczania go nad wejściem materiału i unikać różnych przedmiotów wpływających na sygnał, takich jak mieszanie wiosł itp.

6Połączenie elektryczne.
Zasilanie
(4?? 20) mA/HART ((2 przewody)
Zasilanie i sygnał prądu wyjściowego mają wspólny dwukernikowy kabel osłonięty.
(4?? 20) mA ((4 przewody/6 przewody)
Zasilanie musi być oddzielnie zasilane,i czterojądrowy zasłonięty kabel jest używany do zasilania i sygnału prądu (sygnał prądu i interfejs RS485 mogą być wyprowadzane jednocześnie, a do jednoczesnego wyjścia wymagany jest sześciokernikowy kabel osłonięty).
RS485/Modbus
Zasilanie musi być zasilane oddzielnie, a do zasilania i sygnału cyfrowego wykorzystuje się czterojądrowy przewód osłonięty. (Sygnał prądu i interfejs RS485 mogą być wyprowadzane jednocześnie,a do jednoczesnego wyjścia wymagany jest sześciokernikowy kabel osłonięty).

7Połączenie.

8. Przewodnik bezpieczeństwa
Proszę przestrzegać lokalnych przepisów dotyczących instalacji elektrycznych!Wszystkie operacje z elementami elektrycznymi przyrządu muszą być wykonywane przez specjalistów, którzy przeszli formalne szkolenieProszę sprawdzić tablicę oznaczającą instrument, aby upewnić się, że specyfikacja produktu spełnia Państwa wymagania.Proszę upewnić się, że napięcie zasilania jest zgodne z wymaganiami umieszczonymi na tablicy oznaczającej przyrząd.

9Stopień ochrony
Ten przyrząd w pełni spełnia wymagania klasy ochrony IP66/67, proszę zapewnić wodoodporność głowicy uszczelniającej kabla.

Jak upewnić się, że instalacja spełnia wymagania IP67:
Upewnij się, że głowica uszczelniająca nie jest uszkodzona.
Upewnij się, że kabel nie jest uszkodzony.
Należy upewnić się, że stosowane kable spełniają wymagania przepisów dotyczących połączeń elektrycznych.
Przed wejściem do interfejsu elektrycznego, zgiąć kabel w dół, aby upewnić się, że woda nie przepływa do obudowy, patrz 1
Proszę zacisnąć przewód, patrz 2
Proszę podłączyć nieużywany interfejs elektryczny za pomocą ślepej wtyczki, patrz 3

10. Liniowość czujnika
Kąt wiązki
kąt wiązki to kąt wiązki, w którym gęstość energii fali radarowej osiąga połowę jej maksymalnej wartości (szerokość 3 dB).Mikrofale emitują sygnały poza zasięgiem wiązki i mogą być odbijać się przez zakłócające obiekty.

Im większy rozmiar anteny i mniejszy kąt wiązki α, tym mniej odgłosów zakłóceń zostanie wygenerowanych.
W celu dokładniejszych pomiarów należy unikać instalowania urządzeń wewnętrznych (takich jak przełączniki graniczne, czujniki temperatury, podstawy, pierścienie próżniowe, cewki grzewcze, deflectory itp.).) w zakresie wiązki sygnałowej.
Pokaz produktów serii KLD800
