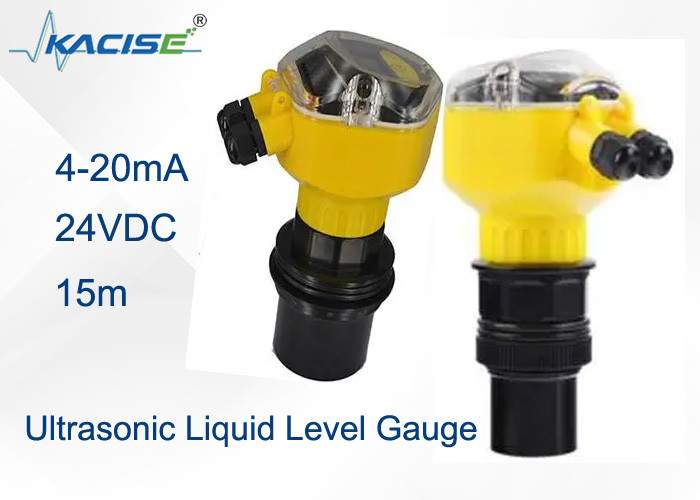

Name: RS485 ultradźwiękowy miernik poziomu oleju 24V Mierzenie odległości poziomu oleju
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KUM-A
Price: 383.00 USD
Availability: InStock

Dom > produkty > Miernik poziomu płynu >

RS485 ultradźwiękowy miernik poziomu oleju 24V Mierzenie odległości poziomu oleju

RS485 Ultrasonic Liquid Level Gauge

24V Oil Level Gauge

Integrated Ultrasonic Level Meter

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

KACISE

Orzecznictwo:

Model Number:

KUM-A

Dokument:

KUM intelligent ultrasonic ....2.pdf

Skontaktuj się z nami

Poproś o wycenę

Szczegóły produktu

Rodzaj produktu:

Zintegrowany

Zasilanie:

24 VDC Opcjonalnie: 220 V AC + 15% 50 Hz

Wyświetlacz:

Angielski wyświetlacz LED

Sonda kablowa:

- Nie, nie.

Wyjście cyfrowe:

RS485

Rozstrzygnięcie:

3 mm lub 0,1%

Nazwa produktu:

Cyfrowy zintegrowany ultradźwiękowy miernik poziomu Bezdotykowy czujnik poziomu do pomiaru poziomu s

Stosować:

Ciecz Stała

Podkreślić:

RS485 Ultrasonic Liquid Level Gauge

24V Oil Level Gauge

Integrated Ultrasonic Level Meter

Warunki płatności i wysyłki

Minimalne zamówienie

1 PCS

Cena

USD157 to USD610 per pc

Szczegóły pakowania

każda jednostka ma osobne pudełko, a wszystkie pudełka są pakowane w standardowe opakowania lub zgod

Czas dostawy

5-8 dni roboczych

Payment Terms

T/T, Western Union, MoneyGram

Możliwość Supply

1000 sztuk/szt. tygodniowo do negocjacji

ZAŁĄCZONE PRODUKTY

Wideo

Kontroler wyświetlacza serii KDI obsługujący komunikację między różnymi maszynami

Najlepszą cenę

Wideo

Kontroler wyświetlacza serii KDI z otwartym interfejsem ustawiania parametrów wewnętrznych o wysokiej dokładności i rozdzielczości 0,1

Najlepszą cenę

Wideo

Dokładny sterownik wyświetlacza pomiarów serii KDI z wielokrotnym przełączaniem wskaźników wejścia i kompensacją temperatury

Najlepszą cenę

Wideo

Kontroler wyświetlacza kolumny świetlnej serii KDI z pomiarem cyfrowym i analogowym

Najlepszą cenę

Skontaktuj się z nami

86--17719566736

Skontaktuj się teraz

Opis produktu

RS485 ultradźwiękowy miernik poziomu oleju 24V Mierzenie odległości poziomu oleju

Uwaga: Informacje o zasięgu są bardzo ważne

Ultrasonic Liquid Level Gauge RS485 jest szczytem innowacji technologicznych. Funkcjonując optymalnie w napięciu 24 V, doskonale mierzy dokładne odległości poziomu oleju.Wykorzystując protokół komunikacji RS485Jego niezawodne i precyzyjne odczyty są niezbędne dla przemysłu zajmującego się krytycznymi aspektami magazynowania i zarządzania ropą naftową,zapewnienie sprawnego funkcjonowania i zwiększenia wydajności.

Charakterystyka techniczna:

Bezkontaktowe, mogą być stosowane w różnych zastosowaniach;
Dostępne są różne rodzaje sond, aby spełnić wymagania różnych zastosowań.
Wysoka dokładność: 0,5%, 1%
Wyświetlacz LED angielski

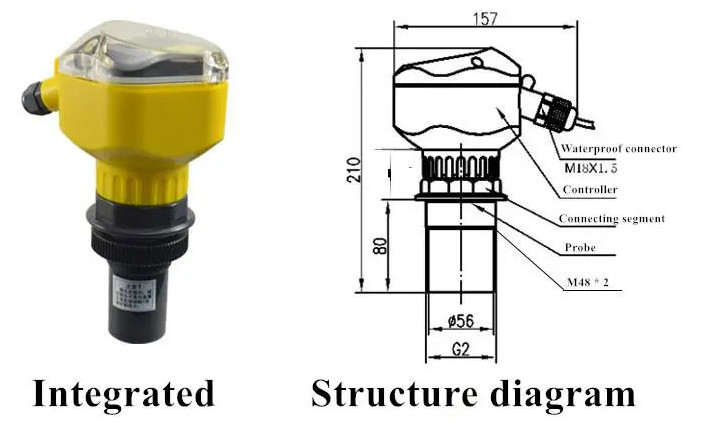

Struktura:

RS485 ultradźwiękowy miernik poziomu oleju 24V Mierzenie odległości poziomu oleju 0

Specyfikacje techniczne:

Parametry	Typ kompaktowy	Rozdzielenie rodzaj
Zakres	5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m	5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m
Dokładność	00,5% ~ 1%
Rozstrzygnięcie	3 mm lub 0,1% ((Większy jest skuteczny)
Wyświetlacz	Angielski LCD	Angielski LCD
Wyjście analogowe	4przewody obciążenie 420mA/510Ω Obciążenie 2przewodów 4 ≈ 20mA / 250Ω	Obciążenie 4×20mA/510Ω
Wyjście przekaźnika	2 kierunki AC 250V/5A lub DC 30V/5A, programowalne (nieobowiązkowe)	2 lub 4 kierunki AC 250V/ (NO:10A, NC:6A) lub DC 24V/ 10A, programowalne (nieobowiązkowe)
Zasilanie	24VDC (domyślnie) 220 V prądu przemiennego+15%@50Hz 12VDC Akumulator	24VDC 120mA (domyślnie) 220 V prądu przemiennego+15%@50Hz 12VDC Akumulator
Temperatura środowiska	wyświetlacz - 20°C+60°C, przetwornik-20°C+80°C	wyświetlacz -20°+60°C, przetwornik-20°C+80°C
Komunikacja	RS485, RS232 (nieobowiązkowe)
PRotocol	Modbus-RTU
Ochrona	Instrument wyświetlania IP66,przetwornik IP68
Kabel przetwornika	nie	Domyślne 10 m Maksymalnie 100 m można zamówić (jeśli nie ma zakłóceń elektromagnetycznych)
Instalacja przetwornika	W zależności od zasięgu i przetwornika	W zależności od zasięgu i przetwornika
Zużycie energii	Moc właściwa typu split jest następująca: W przypadku wydajności tylko mA wynosi 1,5 W/24 V (standardowe); Z wyjściem tylko RS485, jest 0,9W/24V (opcjonalnie); W przypadku wyjścia zarówno RS485 jak i mA jest to 1,6 W/24 V (opcjonalnie); Dodać dwa przekaźniki, moc wzrasta o 0,8W/24V (opcjonalnie); Moc 220VAC typu split wynosi 5W/220VAC. Moc właściwa kompaktowego przyrządu czterodrukowego jest następująca: W przypadku wyjścia tylko mA jest to 1W/24V (standardowy); Z wyjściem tylko RS485, jest to 0,6W/24V (opcjonalnie); W przypadku wyjścia zarówno RS485 jak i mA jest to 1,1 W/24 V (opcjonalnie); Dodać dwa przekaźniki, moc zwiększa się o 1W/24V (opcjonalnie); Moc kompaktowego czterodrukowego przyrządu 220VAC wynosi 5W/220VAC. 24V kompaktowa moc wyjściowa z dwóch przewodów i wartość prądu wyjściowego instrumentu są powiązane: (4mA/0.096W-20mA/0.48W)

Wybór modelu:

KUM-A
	Zakres pomiaru
	A	5m
	B	10m
	C	15 m
	D	20m
	E	30m
	F	40m
	G	50 metrów
	H	60m
		Sygnał wyjściowy
		A	4-20mA
			Dokładność
			0.5	00,5%
			1.0	1%
				Zasilanie
				A	24Vdc
				B	11 ~ 30Vdc
					Rodzaj sondy
					A	PVDF
					B	Stopy aluminium
					C	ABS
					D	Stal nierdzewna 316L
					E	Teflon
					F	Stopy tytanu

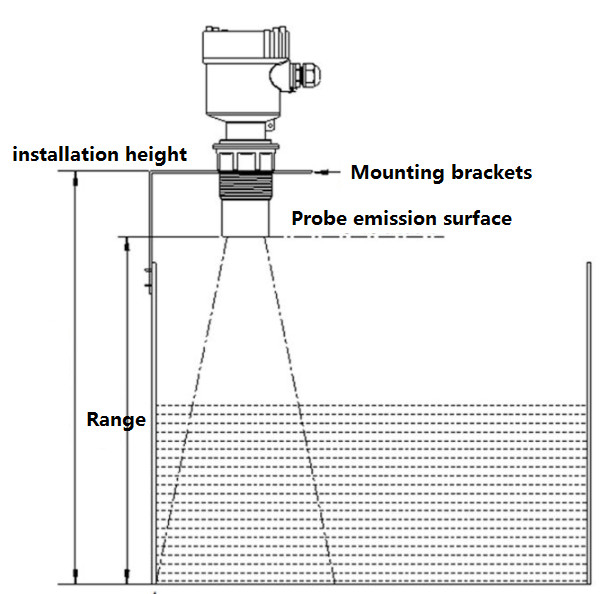

Aplikacje i instalacje:

Pomiar odległości
Pomiar głębokości

RS485 ultradźwiękowy miernik poziomu oleju 24V Mierzenie odległości poziomu oleju 1

RS485 ultradźwiękowy miernik poziomu oleju 24V Mierzenie odległości poziomu oleju 2

RS485 ultradźwiękowy miernik poziomu oleju 24V Mierzenie odległości poziomu oleju 3

Wytyczne dotyczące najczęstszych problemów i rozwiązań podczas instalacji

Opis błędu	przyczyna wydania	Rozwiązanie
Mierz nie wyświetla, nie działa	Niewłaściwe zasilanie, niewłaściwe okablowanie.	Sprawdź, czy zasilanie DC24v jest poprawne Sprawdź, czy okablowanie jest poprawne
Instrument ma wyświetlacz, nie działa	1- Miernik poziomu nie jest dostosowany do poziomu płynu lub materiału 2Poziom płynu bardzo się waha. 3Powierzchnia materiału jest bardzo nierówna. 4Powierzchnia płynu ma grubszą warstwę pianki. 5Po opróżnieniu płynu i opróżnieniu materiału dno pojemnika nie jest płaskie. 6. Poza zakresem pomiaru	1. Dostosować kierunek wyrównania miernika poziomu, i użyć poziomu alkoholu do kalibracji i dodać rurkę z tworzywa sztucznego do pojemnika 2Użyj miernika poziomu z większym zasięgiem 3. Użyj miernika o większym zakresie lub innych metod pomiaru 4- Naturalnie, po dodaniu płynu lub materiału. 5Użyj miernika poziomu z większym zasięgiem
Wyświetlacz przyrządu jest niestabilny lub wartość mierzona ma duże odchylenie	1Poziom materiału wchodzi w ślepą plamę. 2Wartość pomiaru odległości jest większa niż wysokość instalacji 3Mamy silne zakłócenia elektromagnetyczne. 4Przedmioty blokujące fale dźwiękowe 5. Metalowy obrzeż jest przygotowany na mierniku 6Powierzchnia emitująca lub strona sondy jest w kontakcie z metalem.	1. Podnieść miernik poziomu lub zapobiec poziom jest zbyt wysoki 2. Zmień wysokość instalacji do prawidłowej wartości 3Instrument musi być podłączony do ziemi i osłaniać miernik poziomu. 4Zmień pozycję instalacji lub dodaj rurki z tworzyw sztucznych 5Przełącz na plastikowe płaszcze. 6Użyj gumowych podkładek do izolacji od metalu.

W przypadku pojemnika z przystankiem montażowym lub sondą umieszczoną w okrągłej rurze długość podłączenia flensów pojemnika o szerokości poziomej 4 m, 6 m i 8 m powinna być mniejsza niż 400 mm,a długość kontenera o szerokości 12 m powinna być mniejsza niż 400 mm.
Sondu czujników poziomu 150 mm, 15 m, 20 m, 30 m powinny wystawać z portu instalacyjnego.
