Cyfrowy kontroler wyświetlacza serii KDI obsługuje komunikację sieciową wielu maszyn
Wstęp
Kontroler wyświetlacza serii KDI jest wszechstronny do pomiaru i kontroli temperatur, ciśnień, poziomów cieczy, długości itp. Do cyfrowego przetwarzania wykorzystywany jest mikroprocesor, zapewniający bardzo dokładną korekcję liniową sygnałów nieliniowych.
Łączy w sobie wyświetlacz cyfrowy i analogowy. Cyfrowa dioda LED pokazuje wartości w czasie rzeczywistym, co zapewnia precyzyjną kontrolę, podczas gdy 40-liniowa kolumna świetlna zapewnia przejrzysty i intuicyjny wyświetlacz ułatwiający porównywanie parametrów.
Użytkownicy mogą uzyskać dostęp do ustawień parametrów wewnętrznych, takich jak typ wejścia i parametry komunikacji. Można wprowadzić wiele numerów indeksowych i przełączać je online bez zmiany zworki lub wyłączenia zasilania, dzięki zaawansowanej technologii bez zworek.
Sterownik obsługuje komunikację między wieloma maszynami za pomocą standardowych dwukierunkowych funkcji szeregowych (RS - 232C itp.) i regulowanych szybkości transmisji (300 - 9600bps). Może komunikować się z urządzeniami takimi jak komputery i sterowniki PLC, tworząc inteligentny system. Dzięki modułom zbierającym dane i chińskiemu oprogramowaniu do kontroli przemysłowej zarządzanie siecią pomiędzy wieloma przyrządami a komputerami głównymi jest łatwe.
Cechy
· Nowa koncepcja komputerowego automatycznego dostrajania cyfrowego
· Przejrzysty i wyraźny wyświetlacz pomiaru
· Obsługa komunikacji sieciowej obejmującej wiele maszyn, protokół komunikacyjny można dowolnie ustawić
· Unikalny, w pełni otwarty interfejs zdefiniowany przez użytkownika
· Ustaw trwałe zachowanie parametrów przy wyłączeniu i blokadę parametrów hasłem
· W pełni cyfrowa kompensacja zimnego złącza
· Wielowymiarowy rozmiar struktury zewnętrznej
· Tryb zasilania impulsowego AC i DC
Parametry
Pasuje do standardowego indeksującego czujnika temperatury:
| Sygnał wejściowy |
Indeksowanie
NIE.
|
Rezolucja |
Transduktor |
Zakres |
| B |
1 |
Platyna30-platyna6rod
|
400 ~ 1800 ℃ |
| S |
1 |
Platyna10-platyna |
0 ~ 1600 ℃ |
| K |
1 |
Krzem niklowo-chromowo-niklowy |
0 ~ 1300 ℃ |
| mi |
1 |
Konstantan niklowo-chromowy
|
0 ~ 1000 ℃ |
| J |
1 |
Żelazo-konstantan
|
0 ~ 1200 ℃ |
| T |
0,1 |
Miedź-konstantan
|
-199,9 ~ 3200 ℃ |
| Wre |
1 |
Wolfram3-wolfram25
|
0 ~ 2300 ℃ |
| Pt100 |
1 |
Platynowy opór cieplny R0= 100 Ω |
-199 ~ 650 ℃ |
| Pt100 |
0,1 |
Platynowy opór cieplny R0= 100 Ω |
-199,9 ~ 320,0 ℃ |
| Cu50 |
0,1 |
Opór cieplny miedzi R0= 50 Ω |
-50,0 ~ 150,0 ℃ |
Ze standardowym nadajnikiem sygnału:
| Sygnał wejściowy |
Standardowy sygnał
Zakres
|
Rezystancja wejściowa |
Pasujący nadajnik |
Zakres pomiarowy |
|
różne sygnały mV
0 ~ 10 mA
4 ~ 20 mA
0 ~ 5 V
1 ~ 5 V
30 ~ 350 Ω
|
≥10MΩ
≤250Ω
≤250Ω
≥250KΩ
≥250KΩ
|
nadajnik halowy
kompatybilny z instrumentem typu DDZ-II
kompatybilny z instrumentem typu DDZ-III
kompatybilny z instrumentem typu DDZ-II
kompatybilny z instrumentem typu DDZ-III
kompatybilny ze zdalnymi rezystorami ciśnieniowymi
|
ustawić zgodnie z potrzebami użytkownika.
zakres:
-1999 ~ 9999
|
Główne parametry techniczne
| Sygnał wejściowy |
Analog |
Rezystancja: standardowa rezystancja termiczna (odporność na zdalne ciśnienie, np. Pt100, Cu50)
Pary galwaniczne: standardowe termopary (B, S, K, E, J, T, WRe itp.)
Prąd: 0~10mA, 4~20mA, 0~20mA itd. (impedancja wejściowa ≤250Ω)
Napięcie: 0 ~ 5 V, 1 ~ 5 V itp. (impedancja wejściowa ≥250 Ω)
|
| Zakres pomiarowy |
-1999 ~ 9999 |
| Dokładność |
0,2% pełnej skali ±1 lub 0,5% pełnej skali ±1 |
| Rezolucja |
1, 0,1, 0,01 lub 0,001 |
| Kompensacja temperatury |
0 ~ 50 |
| Metoda wyświetlania |
-19999~9999 wyświetlanie wartości zmierzonej
-19999~9999 wyświetlanie ustawionej wartości
Wyświetlanie kolumny świetlnej 0~100% zmierzonej wartości
Wskaźnik stanu pracy LED
|
| Dokładność kolumny świetlnej |
Dokładność wyświetlania kolumny światła wynosi 1% |
| Metoda kontroli |
Pozycja ON/OFF z luzem |
| Sygnał wyjściowy |
Analog
wyjście
|
DC 0-5V (obciążalność ≤250Ω)
DC 1~5V (obciążalność ≤250Ω)
DC 0~10mA (obciążalność ≤750Ω)
DC 4~20mA (obciążalność ≤500Ω)
|
|
Przełącznik
wyjście
|
Wyjście sterujące przekaźnikiem - Przekaźnik WŁ./WYŁ. z luzem
Pojemność styku: AC220V/3A; DC24V/6A (obciążenie rezystancyjne)
Kontrolowane wyjście krzemowe-SCR (kontrolowany impuls przejścia przez zero), może wyzwalać sterowany krzem: 400 V/100 A
Wyjście przekaźnika półprzewodnikowego - wyjście SSR (sygnał sterujący przekaźnika półprzewodnikowego), 6 ~ 24 / 30mA (nie można regulować napięcia)
|
|
Komunikacja
wyjście
|
Tryb interfejsu - Standardowy szeregowy interfejs komunikacji dwukierunkowej: RS-485, RS-232C, RS-422 itp. |
| Wyjście paszy |
DC24V, obciążalność ≤30mA |
| metoda kontroli |
Opcjonalna kontrola limitu 1~4, sygnalizacja LED. Tryb sterowania to przekaźnik ON/OFF z luzem (użytkownik może to dowolnie ustawić)
|
| dokładność kontroli |
±1 |
| Tryb alarmowy |
Można wybrać alarm limitu 1~4, wskazanie LED. Tryb sterowania to przekaźnik ON/OFF z luzem (użytkownik może to dowolnie ustawić) |
| Dokładność alarmu |
±1 |
| Kompensacja temperatury |
0 ~ 5 0°C cyfrowa automatyczna kompensacja temperatury |
| Ustawianie parametrów |
• Panel dotykowy, naciśnij klawisz, ustawienie cyfrowe
• Wartość ustawienia parametru jest trwale utrzymywana po wyłączeniu zasilania
• Wartość ustawienia parametru Blokada hasłem
|
| Metoda ochrony |
• Alarm rozłączenia pętli wejściowej (w przypadku wejścia termopary lub rezystancji), wyjście przekaźnikowe, sygnalizacja LED
• Alarm przekroczenia/podzakresu wejściowego
• Automatyczne resetowanie zasilania pod napięciem
• Nieprawidłowo działający reset automatyczny (watch dog)
|
| Komunikacja on-line |
Protokół komunikacyjny to układ dwuprzewodowy, układ trójprzewodowy lub układ czteroprzewodowy (np. RS485, RS232C, RS422 itp.) może być również specjalnie zamówiony przez użytkownika. Szybkość transmisji od 300 do 9 6 0 0 bps może być dowolnie ustawiana poprzez wewnętrzne parametry urządzenia. Interfejs i jednostka główna są oddzielone fotoelektrycznością, a odległość komunikacyjna może osiągnąć 1,2 km. System przyjmuje tryb komunikacji master-slave. Cała pętla sterująca potrzebuje tylko jednego dwu- (trzy-, cztero-żyłowego) kabla, który może realizować komunikację z komputerem głównym. Górny komputer może w każdej chwili zadzwonić na ustawiony przez użytkownika numer urządzenia i wywołać scenę każdego instrumentu. Dane i mogą być użyte do ustawienia parametrów wewnętrznych przyrządu. Wyposażony w moduł zbierający dane i oprogramowanie do sterowania przemysłowego, może realizować komunikację online pomiędzy wieloma instrumentami i jednym lub większą liczbą mikrokomputerów. |
| Użyj środowiska |
• Temperatura otoczenia 0～5 0°C
• Wilgotność względna ≤ 85 RH
• Unikaj silnie żrących gazów
|
| Zasilanie |
Typ normalny:
• AC 220 V + 10 - 1 5 % (liniowe źródło zasilania 50 Hz ± 2 Hz)
Typ specjalny:
• AC 90 ~ 260 V- - włącznik zasilania
• DC 24 V ±2 V- - zasilanie odłączające
|
| Zużycie energii |
• ≤5 W (zasilacz liniowy AC 220 V)
• ≤4 W (zasilacz impulsowy AC 90 V~265 V)
• ≤4 W (zasilanie DC 4 V)
|
| Waga |
420g (zasilacz liniowy AC220V) |
Wymiary
Rozmiar otworu tarczy (w mm)

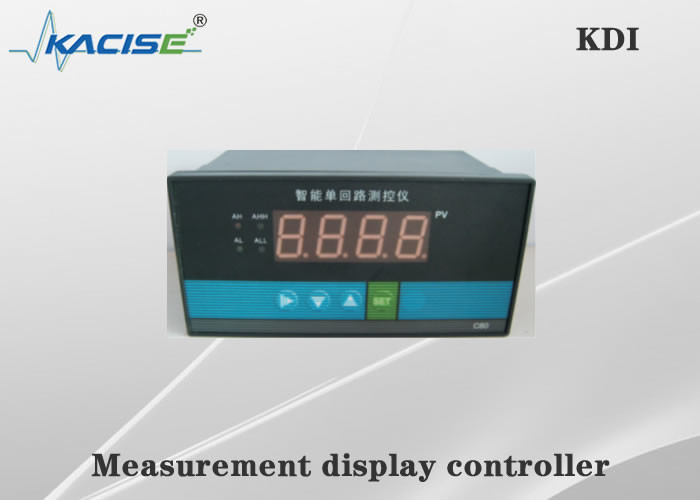

-Seria C80.T880 (typ poziomy)
-Seria C40 (typ poziomy)
-Seria C70 (typ poziomy)
-Seria C10 (typ poziomy)

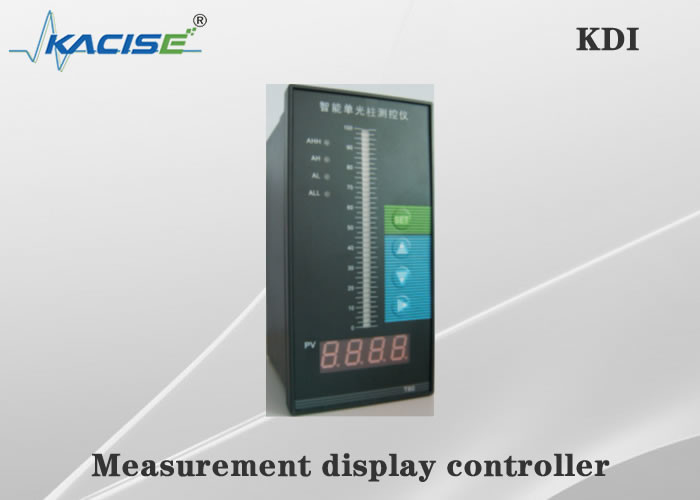

-Seria S80.ST80 (pionowa)
-Seria S40 (pionowa)
-Seria C90
Informacje o zamawianiu
| Model |
Kod |
Opis |
| DZIECKO- |
|
|
|
|
|
|
|
|
|
|
|
| Funkcja wyglądu |
C
S
|
|
|
|
|
|
|
|
|
|
Poziomy przyrząd wyświetlający (Uwaga 1)
Pionowy przyrząd wyświetlający (Uwaga 1)
|
| Wymiary |
1
4
7
8
9
|
|
|
|
|
|
|
|
|
48 x 48 mm
96 X 48 mm (w poziomie) 48 X 96 mm (w pionie)
72 x 72 mm
160 X 80 mm (poziomo) 80 X 160 mm ((pionowo)
96 x 96 mm
|
| Kontrola |
01
03
04
|
|
|
|
|
|
|
|
Wyświetlacz pomiaru
Kontrola podwójnego limitu
Sterowanie czterema wartościami granicznymi lub wyjście alarmowe z czterema wartościami granicznymi (Uwaga 2)
|
| metoda komunikacji |
|
|
|
|
|
|
|
Zobacz „Metoda komunikacji” |
| Wyjście |
|
|
|
|
|
|
Zobacz „Metoda wyjścia instrumentu” |
| Wejście |
|
|
|
|
|
Patrz „Kod wyboru typu wejścia” |
| Pierwsza metoda alarmowania |
N
H
L
|
|
|
|
Brak alarmu (można pominąć)
Kontrola górnego limitu / alarm (kontrola czterech granic / alarm 2H uwaga 2)
Kontrola dolnego limitu / alarm (kontrola czterech limitów / alarm 2L uwaga 2)
|
| Druga metoda alarmowania |
N
H
L
|
|
|
Brak alarmu (można pominąć)
Kontrola górnego limitu / alarm (kontrola czterech granic / alarm 2H uwaga 2)
Kontrola dolnego limitu / alarm (kontrola czterech limitów / alarm 2L uwaga 2)
|
| Wyjście paszy |
P |
|
Wyjście zasilania DC24V |
| Zasilanie |
W
T
|
Zasilanie DC24V
Zasilanie AC90 ~ 265V (zasilacz impulsowy)
Zasilanie AC220V (można pominąć zasilanie liniowe)
|
