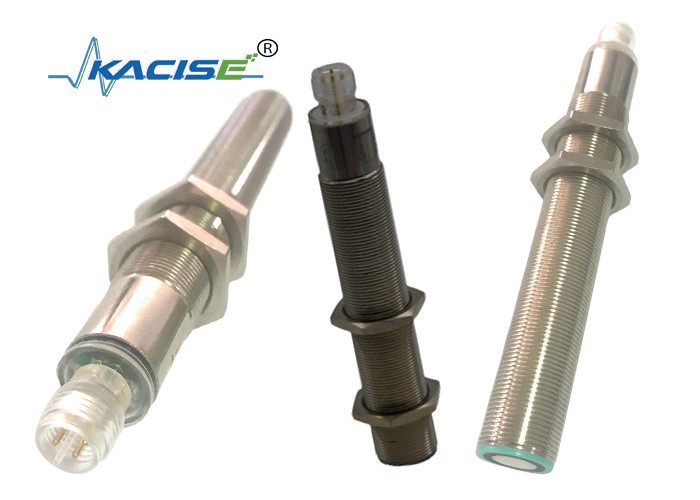

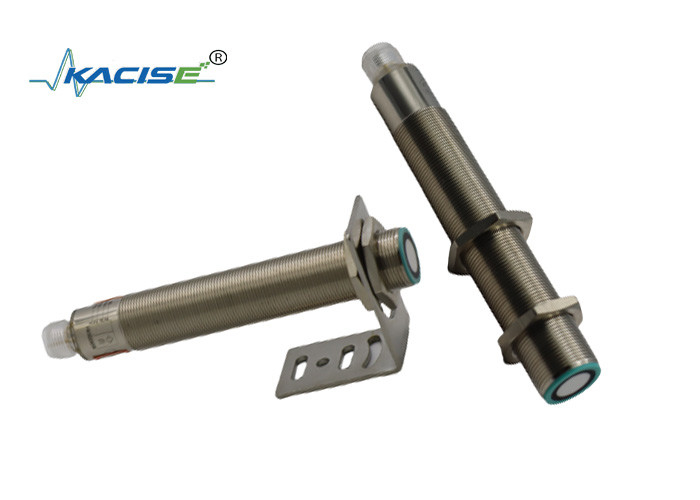

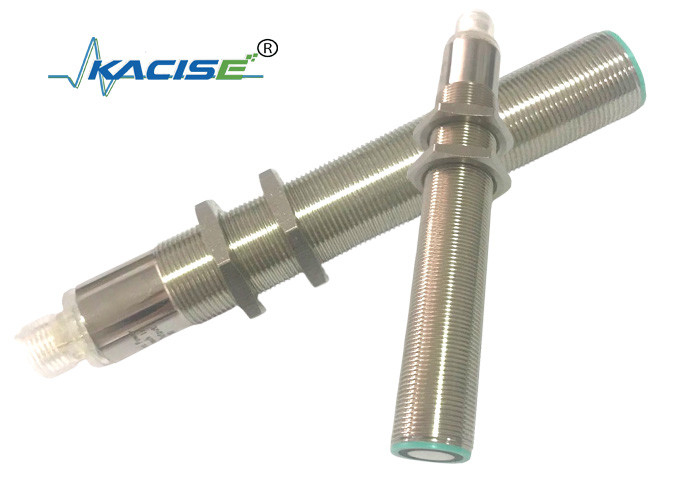

1m Liquid Tank Level Sensor IP67 Fluid Level Meter RS485 Output

IP67 Water Level Sensor

1m Liquid Tank Level Sensor

50mm Ultrasonic Distance Sensor

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

KACISE

Orzecznictwo:

Model Number:

M18 KUS1000

Skontaktuj się z nami

Poproś o wycenę

1m Liquid Tank Level Sensor IP67 Fluid Level Meter RS485 Output

Szczegóły produktu

Product:

Ultrasonic Distance Sensor

Detection Range:

50mm~1000mm

Transducer Frequency:

40KHZ

Operating Voltage:

24VDC

Limit Working Voltage:

3.6VDC~30VDC

IP grade:

IP67

Output:

RS232/RS485

Podkreślić:

IP67 Water Level Sensor

1m Liquid Tank Level Sensor

50mm Ultrasonic Distance Sensor

Warunki płatności i wysyłki

Minimalne zamówienie

1 PCS

Szczegóły pakowania

każda jednostka ma osobne pudełko, a wszystkie pudełka są pakowane w standardowe opakowania lub zgod

Delivery Time

5-8 work days

Payment Terms

T/T,Western Union,MoneyGram

Możliwość Supply

1000 sztuk/szt. tygodniowo do negocjacji

ZAŁĄCZONE PRODUKTY

Wideo

Odporny na korozję pojemnościowy nadajnik poziomu z wyjściem NPN/PNP jest używany do monitorowania poziomu w reaktorach laboratoryjnych

Najlepszą cenę

Wideo

KLD800 Series 80G Radar Level Gauge PTFE Antenna Size Small Blind Spot

Najlepszą cenę

Wideo

0.1m~3m Capacitive Water Level Sensor High Performance And Wide Range

Najlepszą cenę

1m Liquid Tank Level Sensor IP67 Fluid Level Meter RS485 Output

Najlepszą cenę

Skontaktuj się z nami

86--17719566736

Skontaktuj się teraz

Opis produktu

1m Czujnik poziomu zbiornika płynu IP67 Miernik poziomu płynu wyjście RS485

Atrybuty produktu

Atrybut	Wartość
Produkt	Ultradźwiękowy czujnik dystansu
Zakres wykrywania	50 mm~1000 mm
Częstotliwość przetwornika	40 KHZ
Napięcie robocze	24VDC
Poziom napięcia	3.6VDC~30VDC
Poziom IP	IP67
Produkcja	Odpowiedź:

Opis produktu

RS485 Wyjście Sygnał niskokosztowy cenę ultradźwiękowy miernik poziomu płynu miernik ultradźwiękowy czujnik poziomu wody zbiornika

1. Parametry

Ogólne specyfikacje

Zakres wykrywania	100... 1000 mm
Powierzchnia nieużywalna	0... 100 mm
Standardowa płyta docelowa	100 mm x 100 mm
Częstotliwość przetwornika	około 220 kHz
Opóźnienie w odpowiedzi	około 50 ms

Wskaźniki/środki pracy

LED niebieski	włączone
LED żółty	Wskazanie stanu przełączania migające: wykryto obiekt funkcji programu
LED czerwony	trwale czerwony: błąd Czerwony, migający: funkcja programu, obiekt nie wykryty

Specyfikacje elektryczne

napięcie robocze UB	15... 30 V prądu stałego, falowanie 10 % SS
Prąd zasilania bez obciążenia I0	≤ 45 mA

Wpływ

Rodzaj wejścia	1 wkład do programu TEACH-IN
zakres pracy A1	-UB... +1 V
zakres pracy A2	+6 V...+UB
impedancja wejściowa	> 4,7 kΩ
Impuls programu TEACH-IN	≥ 1 s

Produkcja

Rodzaj wyjścia	1 wyjście przełącznika E4, NPN NO/NC,programowalne
Narysowany prąd roboczy Ie	200 mA, zabezpieczone przed zwarciem/przekrętem
Ustawienie domyślne	Punkt przełączania A1:70 mm Punkt przełączania A2: 800 mm
Spadek napięcia	≤ 2,5 V
Dokładność powtarzania	≤ 1 %
Częstotliwość przełączania f	≤ 13 Hz
Histeresa zakresu H	2 % ustawionej odległości pracy
Wpływ temperatur	±1,5% wartości w pełnej skali

Warunki otoczenia

Temperatura otoczenia	-25...70°C ((248...343K)
Temperatura przechowywania	-40...85°C ((233...358K)

Specyfikacje mechaniczne

Połączenie	Złącze V1 ((M12×1), 4-pin
Stopień ochrony	IP67
Materiały mieszkaniowe	miedzi, niklowana
Przetwornik	mieszanina żywicy epoksydowej/połupkowej kuli szklanej; piankowy poliuretany, PBT pokrywający

2. Wymiary

3. Elektroniczny interfejs i definicja sygnałów

4. Opis funkcji czujników

Dostosować parametr

Czujnik ultradźwiękowy wyposażony jest w wyjście przełącznika z dwoma punktami przełącznika do nauczania, które są ustawiane poprzez zastosowanie napięcia zasilania - UB lub + UB do wejścia TEACH-IN.Napięcie zasilania musi być stosowane do wejścia TEACH-IN przez co najmniej 1 s.Światła LED wskazują, czy czujnik rozpoznał cel podczas procedury TEACH-IN. Punkt przełączania A1 jest nauczany z - UB, A2 z +UB. Można ustawić osiem różnych funkcji wyjściowych.

Pojazd jest włączony do punktu włączenia, ale włączenie nie jest możliwe po 5 minutach, jeśli chcemy zmienić punkt włączenia.Użytkownik może ustawić odległość żądania tylko po ponownym uruchomieniu zasilania.

Tryb okna TEACH-IN, funkcja normalnie otwarta

Ustawić cel w pobliżu punktu przełączania
Punkt przełączania TEACH-IN A1 z - UB
Ustawić cel na odległy punkt przełączania
Punkt przełączania TEACH-IN A2 z + UB

Tryb okna TEACH-IN, funkcja normalnie zamknięta

Ustawić cel na odległy punkt przełączania
Punkt przełączania TEACH-IN A2 z - UB
Ustawić cel w pobliżu punktu przełączania
Punkt przełącznika TEACH-IN A1 z + UB

Punkt przełącznika TEACH-IN, funkcja normalnie otwarta

Ustawić cel w pobliżu punktu przełączania
Punkt przełączania TEACH-IN A1 z - UB
Ukryj czujnik ręcznie lub usunąć wszystkie obiekty z zasięgu czujnika
Punkt przełączania TEACH-IN A2 z + UB

Punkt przełącznika TEACH-IN, funkcja normalnie zamknięta

Ukryj czujnik ręcznie lub usunąć wszystkie obiekty z zasięgu czujnika
Punkt przełączania TEACH-IN A2 z - UB
Ustawić cel w pobliżu punktu przełączania
Punkt przełącznika TEACH-IN A1 z + UB

TEAC-IN duży interval histerezy, tryb normalnie otwarty

Ustawić cel w pobliżu punktu przełączania
Punkt przełącznika TEACH-IN A1 z + UB
Ustawić cel na odległy punkt przełączania
Punkt przełączania TEACH-IN A2 z - UB

TEAC-IN duży interwał histerezy, tryb normalnie zamknięty

Ustawić cel na odległy punkt przełączania
Punkt przełączania TEACH-IN A2 z + UB
Ustawić cel w pobliżu punktu przełączania
Punkt przełączania TEACH-IN A1 z - UB

W trybie normalnie otwartym wykrywanie obiektów przez system TEACH-IN

Ukryj czujnik ręcznie lub usunąć wszystkie obiekty z zasięgu czujnika
Punkt przełączania TEACH-IN A2 z - UB
Ukryj czujnik ręcznie lub usunąć wszystkie obiekty z zasięgu czujnika
Punkt przełączania TEACH-IN A2 z + UB

W trybie normalnie zamkniętym wykrywanie obecności obiektów w trybie TEACH-IN

Ukryj czujnik ręcznie lub usunąć wszystkie obiekty z zasięgu czujnika
Punkt przełącznika TEACH-IN A2 z +UB
Ukryj czujnik ręcznie lub usunąć wszystkie obiekty z zasięgu czujnika
Punkt przełącznika TEACH-IN A2 z -UB

Domyślne ustawienie punktu przełączania

A1 = zasięg ślepy, A2 = nominalna odległość

Ekran LED

Wyświetlacze w zależności od trybu pracy	Czerwona dioda LED	Żółta dioda LED
Punkt przełącznika TEACH-IN Obiekt wykryty Żaden obiekt wykryty Obiekt niepewny ((TEACH-IN nieprawidłowy)	Włącza się	Błyski
Normalne działanie	wyłączony	Stan przełączania
Wina	na	Poprzedni stan

5Warunki instalacji

Jeśli czujnik jest zainstalowany w warunkach, w których temperatura otoczenia spada poniżej 0°C, powinien dobrze sprawdzać się w zakresie zabezpieczeń.musi być zamocowany w środku nici obudowy.
