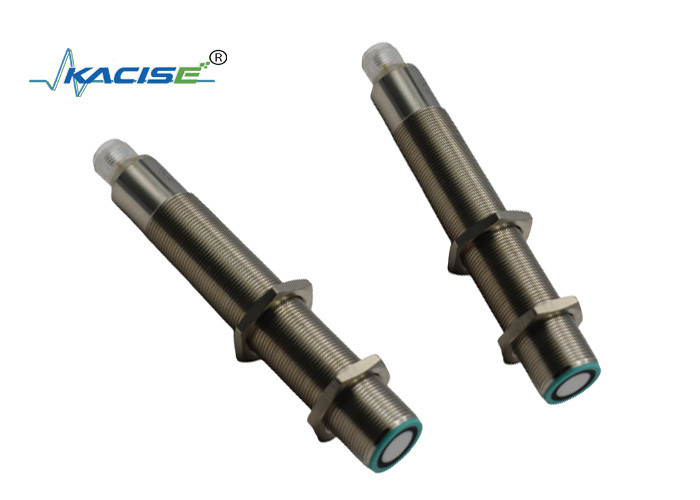

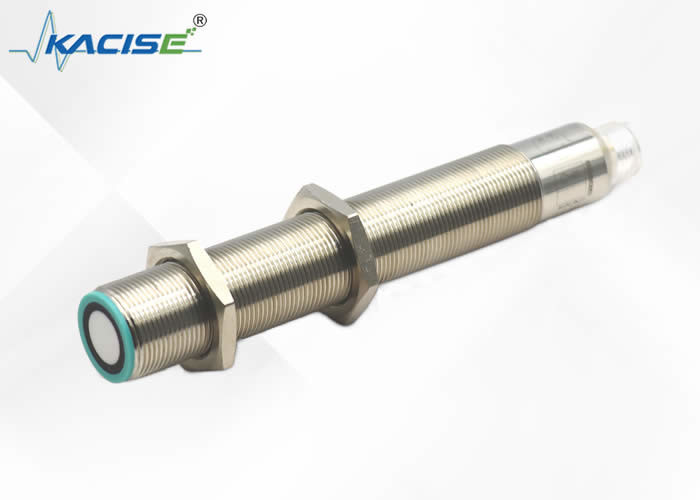

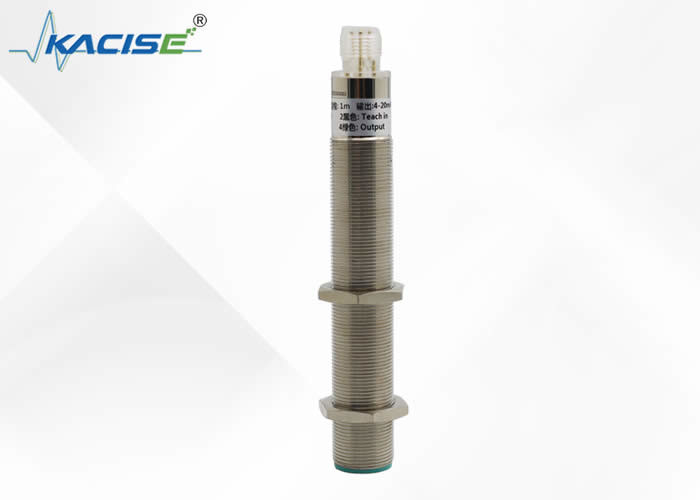

RS232 Wyjście Sygnał niskokosztowy cena ultradźwiękowy miernik poziomu płynu miernik ultradźwiękowy czujnik poziomu wody w zbiorniku
1. Ojcze.rjestemez
OgólnesPECIFIkotion
| Zakres wykrywania |
100... 1000 mm |
| Powierzchnia nieużywalna |
0... 100 mm |
| Standardowa płyta docelowa |
100 mm x 100 mm |
| Częstotliwość przetwornika |
około 220 kHz |
| Opóźnienie w odpowiedzi |
około 50 ms |
IndicatOws/operętngmeOdpowiedź
| LED niebieski |
włączone |
|
LED żółty
|
wskazanie stanu przełączania
migotanie: wykryto obiekt funkcji programu
|
|
LED czerwony
|
trwale czerwony: błąd Czerwony, migający: funkcja programu, obiekt nie wykryty |
EJa...ectrcal spEczIFIkotion
| napięcie robocze UB |
15... 30 V prądu stałego, falowanie 10 % SS |
| Prąd zasilania bez obciążenia I0 |
≤ 45 mA |
Ja...nput
| Rodzaj wejścia |
1 wkład do programu TEACH-IN |
|
zakres pracy A1: -UB... +1 V, zakres pracy A2: +6 V...+UB
|
| impedancja wejściowa: > 4,7 kΩ; impuls programu TEACH-IN: ≥ 1 s |
OutpUt
| Rodzaj wyjścia |
1 wyjście przełącznika E4, NPN NO/NC,programowalne |
| Narysowany prąd roboczy Ie |
200 mA, zabezpieczone przed zwarciem/przekrętem |
| Ustawienie domyślne |
Punkt przełączania A1:70 mm Punkt przełączania A2: 800 mm |
| Spadek napięcia |
≤ 2,5 V |
| Dokładność powtarzania |
≤ 1 % |
| Częstotliwość przełączania f |
≤ 13 Hz |
| Histeresa zakresu H |
2 % ustawionej odległości pracy |
| Wpływ temperatur |
±1,5% wartości w pełnej skali |
Amiw conwtons
| Temperatura otoczenia |
-25...70°C ((248...343K) |
| Temperatura przechowywania |
-40...85°C ((233...358K) |
Mech/ical specyfikacjaIFIkotion
| Połączenie |
Złącze V1 ((M12×1), 4-pin |
| Stopień ochrony |
IP67 |
| Materiały mieszkaniowe |
miedzi, niklowana |
| Przetwornik |
mieszanina żywicy epoksydowej/głównej kuli szklanej;
poliuretanu piankowego, PBT pokrywający
|
2. Di- Ja.nsinas
3. EJa...Ecztrnaic interface a)ndsiga)Ja...s defwition
4. Opisiptionof Wymaganiansor Zabawa.ctiWyniki
Dostosować parametry
Czujnik ultradźwiękowy wyposażony jest w wyjście przełącznika z dwoma punktami przełącznika do nauczania, które są ustawiane poprzez zastosowanie napięcia zasilania - UB lub + UB do wejścia TEACH-IN.Napięcie zasilania musi być stosowane do wejścia TEACH-IN przez co najmniej 1 s..LED wskazują, czy czujnik rozpoznał cel podczas procedury TEACH-IN. Punkt przełączania A1 jest nauczany z - UB, A2 z +UB. Można ustawić osiem różnych funkcji wyjściowych.
Pojazd jest włączony do punktu włączenia, ale włączenie nie jest możliwe po 5 minutach, jeśli chcemy zmienić punkt włączenia.Użytkownik może ustawić odległość żądania tylko po ponownym uruchomieniu zasilania.
TEACH- Ja...N windowmode, norma)IIy-opwfUnctina
- Ustaw cel w pobliżu punktu przełączania.
- punkt przełączania TEACH-IN A1 z
- Ustaw cel na odległy punkt przełączania.
- punkt przełączania TEACH-IN A2 z + UB
TEACH- Ja...N window mode, norma)IIy-cJa...oświęconyfUnctina
- Ustaw cel na odległy punkt przełączania.
- punkt przełączania TEACH-IN A2 z - UB
- Ustaw cel w pobliżu punktu przełączania.
- punkt przełączania TEACH-IN A1 z + UB
TEACH- Ja...Nswtochigpoint, norma)IIy-opwfUNCtna
- Ustaw cel w pobliżu punktu przełączania.
- punkt przełączania TEACH-IN A1 z
- Przykryj czujnik ręcznie lub usunąć wszystkie przedmioty
z zakresu wykrywania
-Punkt przełączania TEACH-IN A2 z + UB
TEACH- Ja...Nswtochigpoint, norma)IIy-cJa...oświęconyfUnctna
- Zakryć czujnik ręcznie lub usunąć
obiekty z zasięgu czujnika
- punkt przełączania TEACH-IN A2 z - UB
- Ustaw cel w pobliżu punktu przełączania.
- punkt przełączania TEACH-IN A1 z + UB
TEAC-IN duży interval histerezy, tryb normalnie otwarty
- Ustaw cel w pobliżu punktu przełączania.
- punkt przełączania TEACH-IN A1 z + UB
- Ustaw cel na odległy punkt przełączania.
- punkt przełączania TEACH-IN A2 z - UB
TEAC-IN duży interwał histerezy, tryb normalnie zamknięty
- Ustaw cel na odległy punkt przełączania.
- punkt przełączania TEACH-IN A2 z + UB
- Ustaw cel w pobliżu punktu przełączania.
- punkt przełączania TEACH-IN A1 z
TEACH- Ja...NdEtecton z objects prwencetryb normalnie otwarty
- Zakryć czujnik ręcznie lub usunąć wszystkie przedmioty z
zakres wykrywania
- punkt przełączania TEACH-IN A2 z - UB
- Zakryć czujnik ręcznie lub usunąć wszystkie przedmioty z
zakres wykrywania
- punkt przełączania TEACH-IN A2 z + UB
TEACH- Ja...NdEtecton z objects prwencetryb normalnie zamknięty
- Przykryj czujnik ręcznie lub usunąć wszystkie obiekty z zasięgu czujników
- punkt przełączania TEACH-IN A2 z +UB
- Przykryj czujnik ręcznie lub usunąć wszystkie obiekty z zasięgu czujników
- punkt przełączania TEACH-IN A2 z -UB
Dwa)wylot zestawtg z swtochigpmaść
A1 = zasięg ślepy, A2 = nominalna odległość
| LED dsplays |
| Wyświetlacze w zależności od trybu pracy |
Czerwona dioda LED |
Żółta dioda LED |
|
Punkt przełączania TEACH-IN
Obiekt wykryty
Nie wykryto obiektu.
Przedmiot niepewny ((TEACH-IN nieprawidłowy)
|
Włącza się
|
wyłącza się
wyłączony
|
| Normalne działanie |
wyłączony |
Stan przełączania |
| Wina |
na |
Poprzedni stan |
5. Ja...nStaJa...Ja...a)tion cwidocznyitinas
Jeśli czujnik jest zainstalowany w warunkach, w których temperatura otoczenia spada poniżej 0°C, powinien być dobrze zabezpieczony.musi być zamocowany w środku nici obudowy.
