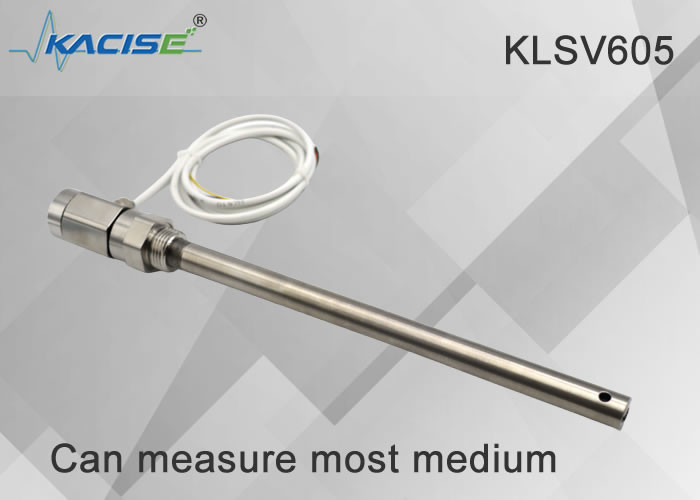

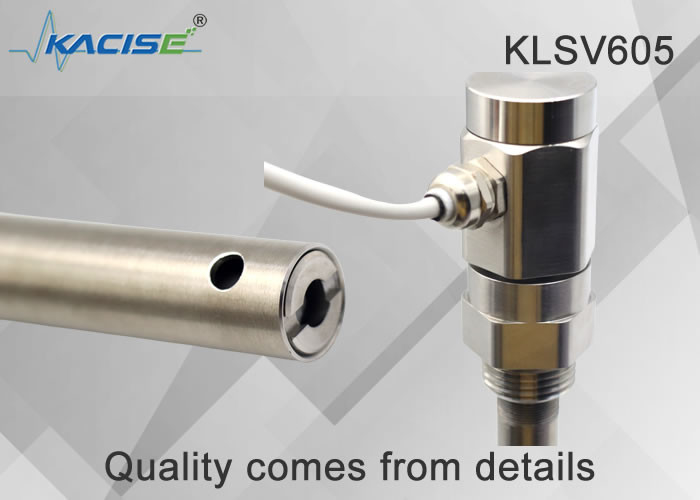

Czujniki poziomu pojemności KLSV605 z interferencją pola elektromagnetycznego i dobrą odpornością na korozję

1.Ogólny opis

Pojemnikowy miernik poziomu cieczy ma dobrą strukturę i metodę montażu i nadaje się do stosowania w warunkach wysokiej temperatury, wysokiego ciśnienia, silnej korozji, łatwej krystalizacji, przeciwblokowania,materiały przeciwzmrażające oraz materiały stałe proszkowe i ziarnisteMoże mierzyć poziom płynu w silnym środku żrącym, poziom płynu w środku o wysokiej temperaturze i poziom płynu w zamkniętym pojemniku, który nie ma nic wspólnego z lepkością,gęstość i ciśnienie robocze medium.

2.Funkcja
1.Wysoka wydajność:
Materiał pojemnościowy stosowany do wytworzenia nadajnika ma niezwykle stabilne właściwości fizyczne i chemiczne, dzięki czemu produkt ma niezwykle wysoką wydajność.
Czujniki o dokładności do ± 0,02% FS, stabilność jest lepsza niż ± 0,05% FS, tak wysoką wydajność trudno osiągnąć z produktami stosującymi inne zasady wrażliwości.
2.Deformacja mechaniczna:
Niewielka zmiana rozmieszczenia czułej płyty pojemnościowej może powodować zmianę sygnału napięcia mierzalnego,i niewielkie deformacje mechaniczne znacznie zmniejsza histerezę i błędy niepowtarzalności czujnika, a prędkość czujnika jest również znacznie poprawiona.
3.Szeroki zakres pomiarów:
Przekaźnik ciśnienia ma szeroki zakres pomiarów, może dokładnie mierzyć ciśnienie w zakresie 25Pa ~ 70MPa i ma niezwykle wysoką stabilność.
4.Dobra stabilność długoterminowa:
W porównaniu z innymi podobnymi produktami nadajnik ciśnienia ma wyższą stabilność.Wpływ starzenia i temperatury nadajników ciśnienia pojemnościowego jest bardzo mały.
Prawie wszystkie niekorzystne czynniki mają mniejszy wpływ na stabilność wyjściową czujników pojemnościowych niż inne formy czujników.
5.Wysoki sygnał wyjściowy:
Obwód nadajnika ciśnienia może bezpośrednio przekształcić niewielką zmianę pojemności w wysoki sygnał wyjściowy bez wzmacniania sygnału.sygnał wyjściowy czujnika piezoresystywnego (tryb cienki), typ C) jest niski i podatny na zakłócenia sygnału zewnętrznego itp., a to zazwyczaj jest głównym powodem, dla którego czujnik ma słabą stabilność, jest silnie pod wpływem temperatury,i jest podatny na zakłócenia fal elektromagnetycznych.
6.Dobre działanie przeciw korozji:

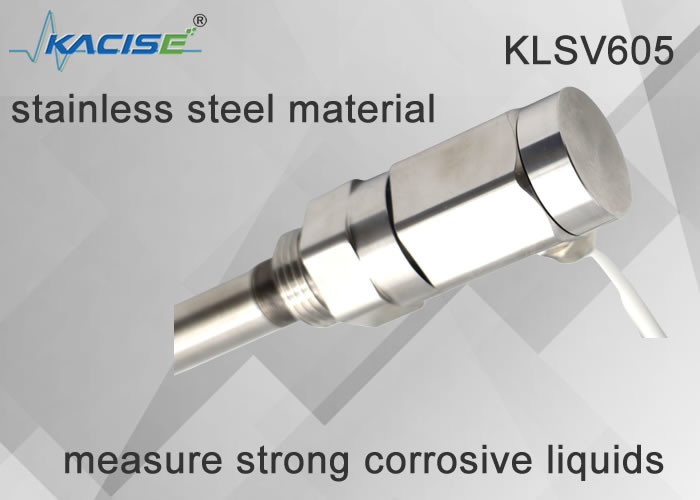

Materiały w kontakcie z medium nadajnika ciśnienia są wykonane ze stali nierdzewnej wysokiej jakości, dlatego są dobrze kompatybilne z wieloma roztworami kwasowo-bazowymi,gazy lub cieczy żrące.
7.Interferencje z pola przeciwelektromagnetycznego:
Ze względu na wysoki sygnał wyjściowy, konstrukcję antynterferencyjną i metalową powłokę, nadajnik ciśnienia ma wysoką zdolność do tłumienia zewnętrznych pól elektromagnetycznych,i ma zdolność antynterferencyjną porównywalną z zdolnością sterowania programowalnego.
8.Praca w trudnych warunkach:
Przesycznik ciśnienia jest bardzo trwały. Jego produkty klasy przemysłowej mogą wytrzymać co najmniej 107 pełnych cykli ciśnienia.żywotność cyklu czujnika może osiągnąć prawie nieskończenie długo, a jego produkty przemysłowe mogą wytrzymać 100 cykli.
Wysokotemperaturowe i wysokociśnieniowe pojemnikowe mierniki poziomu cieczy nadają się do ciągłego wykrywania poziomu cieczy,poziom materiału lub poziom materiału w szczególnych warunkach, takich jak wysokie ciśnienie, wysokiej temperatury, silnej korozji, łatwej krystalizacji, antyzakładowania, antyzmrożenia oraz stałych proszkowych i ziarnistych materiałów.

3.Specyfikacja

4.Struktura

Pojemnościowe czujniki poziomu płynu mają różne struktury ze względu na różne okazje i parametry zastosowania, ale ogólnie rzecz biorąc jego główną strukturę można podzielić na dwie części,mianowicie część czujnika i część nadajnika. jak pokazuje zdjęcie:

A na zdjęciu pokazuje czujnik, który bezpośrednio sondy do sprzętu kontenera lub środki

w środku pomiarowym rury licznikowej

B i C na rysunku to obudowy podłączające do fazy gazowej i do fazy ciekłej przyrządu pomiaru i kontroli poziomu płynu, które są używane do podłączenia obudowy podłączającej do urządzenia,i płyn i ciśnienie w urządzeniu są przyciągane do cylindra pomiarowego.

Na rysunku D przedstawiono cylinder pomiarowy przyrządu pomiarowego i kontrolnego poziomu płynu, który może tworzyć pojemność z elektrodą czujnika.

E przedstawione na rysunku jest kołnierzem ściekowym, który może regularnie wypuszczać brud z przyrządu pomiarowego i kontrolnego poziomu płynu na zewnątrz,utrzymywać w czystości wewnętrzną część rurki pomiarowej przyrządu pomiaru i kontroli poziomu płynu;, aby czujnik nie przylegał do brudu.

F pokazany na rysunku to nadajnik, który jest urządzeniem konwersji z pojemności na sygnał prądu standardowego,i jest centralną częścią całego instrumentu pomiarowego i kontrolnego poziomu płynuGłówną jego funkcją jest odbieranie wzrostu zmiany pojemności spowodowanego zmianą poziomu cieczy wysyłaną przez czujnik, a następnie po konwersji wydaje standardowy sygnał prądu 4-20mADC.Ten nadajnik wykorzystuje wojskowe urządzenia zintegrowane, o niskim zużyciu energii, wysokiej odporności na temperaturę, dużej niezawodności i spełnia wymagania bezpieczeństwa wewnętrznego.

Uwaga: pomiędzy nadajnikiem a rurą pomiarową znajduje się część uszczelniająca, która składa się z kilku uszczelnień,który może zapewnić, że medium pomiarowe jest w kontakcie ze czujnikiem, ale nie będzie wyciekaćTa sekcja jest ważną częścią uszczelniającą, proszę nie demontować jej bez zgody producenta, aby uniknąć wypadków.


5- Wyświetlacz.

6.Przesłanie

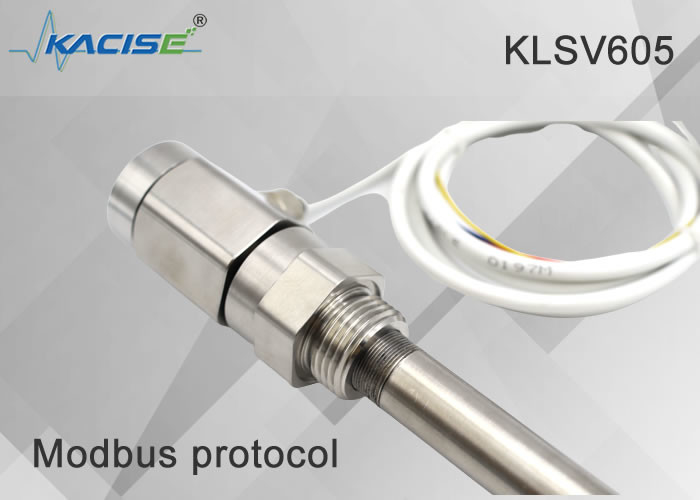

KSLV606 (model wyświetlacza) ma dwa sposoby okablowania: jeden jest RS485, a drugi 4-20mA.

• RS485

• 4-20mA

Wylot izolowany 4-20mA

Wydatki dwukierunkowe 4-20mA nieizolowane
Rysunek 6.1

Po zainstalowaniu, przy użyciu po raz pierwszy, należy najpierw otworzyć zawór fazy gazowej, a następnie zawór fazy ciekłej, aby zapewnić, że poziom płynu nie gwałtownie się waha.powodujące błędy pomiarowe.

Ponadto należy zadbać o to, aby połączenia kabli były w dobrym kontakcie i przeciwdziaływały korozji.w celu uniknięcia gromadzenia się brudu i wpływania na działanie przyrząduBiorąc za przykład zwykły płyn miedziany, płyn węglowy C, wieżę z ciepłą wodą Baohe, basen ściekowy i inne brudne media, należy zagwarantować, że zrzuca się od 1 do 2 razy w tygodniu,natomiast środek oczyszczający powinien być wypuszczany 1 do 2 razy w miesiącu.

Obudowa nadajnika powinna być ściśle owinięta, aby uniemożliwić wejście wody, środka żrącego lub gazu, oraz zakazane jest zderzenie się z siłą zewnętrzną i demontaż przez nieprofesjonalistów.

Istnieją trzy typowe metody okablowania nadajników: jak pokazano w lit. a) b) c)

(a)

(b)


c) Ammeter
Rysunek 6.2

Jak pokazano na rysunku powyżej, istnieją trzy metody okablowania nadajnika przyrządu pomiaru i kontroli poziomu płynu.Na rysunku (a) przedstawiono schemat okablowania nadajnika bezpośrednio i cyfrowy licznik wyświetlaniaNa rysunku b) przedstawiono schemat okablowania nadajnika i układu sterowania DCS. Układ sterowania zasilany jest 24V i podłączony do nadajnika.Na rysunku c) przedstawiono schemat połączenia nadajnika zasilany przez barierę bezpieczeństwaUżytkownicy mogą odnieść się do powyższych trzech metod okablowania podczas instalacji.

7. Instalacja

1) Instalacja fazy gazowej i fazy ciekłej

Rysunek 7.1

Ponieważ produkty różnią się tylko wyglądem i materiałem, ale oba należą do zewnętrznego instrumentu pomiaru i kontroli poziomu płynu,metody montażu obu są w zasadzie takie same, które zostaną wyjaśnione razem tutaj.wystarczy podłączyć kołnierz łącza fazy gazowo- ciekłej na instrumencie pomiaru i kontroli poziomu płynu do kołnierza fazy gazowo- ciekłej na urządzeniu(Uwaga: Flancza łączająca przyrządu do monitorowania i kontroli poziomu płynu została spawana zgodnie z rozmiarem uzgodnionym przez obie strony,Użytkownik powinien sam konfigurować zawór i rurociąg) jak pokazano na rysunku 7.1.

Uwaga: Przed instalacjąNależy oczyścić wewnętrzne otwory rury wyjściowej urządzenia, aby zapewnić, że rury wyjściowe urządzenia są bez przeszkód, a powierzchnia uszczelniająca flanszu jest nietknięta.W tym samym czasie, a valve can be added between the flange of the liquid level measurement and control instrument and the flange of the equipment to facilitate the disassembly and assembly of the instrument during maintenance or replacement.
1) Instalacja pojemnikowego miernika poziomu cieczy typu kotła

Rysunek 7.2


Miernik poziomu pojemności jest wyrobem specjalnie stosowanym do pomiaru wielkości, średniej i małej poduszki powietrznej kotła oraz innych rodzajów wysoko temperatury poziomu płynu.

Przyjmuje specjalne materiały i technologię częstotliwości radiowych, dzięki czemu cała maszyna może pracować stabilnie przez długi czas w środowisku o wysokiej temperaturze.Ponieważ jest specjalnie stosowany w środowisku o wysokiej temperaturze, struktura i metoda montażu przyrządu pomiaru i kontroli poziomu płynu różnią się od innych produktów.

Po pierwsze, różni się od innych produktów tym, że jego nadajnik znajduje się pod czujnikiem, istnieje uszczelniona i rozpraszająca ciepło sekcja od cylindra pomiarowego do nadajnika,A potem w dół jest 90-stopniowy zakrzywiony ramię prowadzić nadajnika do strony czujnika, co zapewnia ochronę nadajnika przed wysokimi temperaturami w pobliżu portu gazowego.najpierw przechodzi przez specjalną sekcję rozpraszania ciepła, co znacznie zmniejszy jego ciepło. Leading the transmitter to the lower side of the sensor is mainly to prevent the leakage of the sealing section of the sensor and prevent the medium from spreading down to the transmitter part along the outer wall of the measuring cylinder, powodujące zwarcie lub korozję.

Podsumowując, konstrukcja tego miernika poziomu ma oczywiste zalety, dlatego może on pracować stabilnie przez długi czas w środowisku o wysokiej temperaturze.Należy zauważyć, że nadajnik jest poniżej, a odległość od rury ściekowej jest stosunkowo bliska, więc nie można jej zainstalować w odwrotnym kierunku.2:

8.Kalibracja

Chociaż dostosowanie analogowe zostało dokonane przed wyjściem produktu z fabryki, aby umożliwić użytkownikowi dalsze doświadczenie wydajności naszego produktu przed użyciem,zaleca się, aby użytkownik przeprowadził prostą weryfikacjęMożna usunąć cały zestaw przyrządów do kalibracji (ale nie demontować części naszych produktów).

Kalibracja zewnętrznego przyrządu pomiaru i kontroli poziomu płynu jest przedstawiona na rysunku 8.1:

Rysunek 8.1

Kroki weryfikacyjne są następujące:

1) Przygotuj przejrzystą rurę wodną, zaznacz ją wagą lub przymocuj linijką, aby podczas kalibracji można było obserwować i kalibrować rzeczywisty poziom płynu.przygotować amperometr (DC) o dokładności większej niż trzy cyfry, kilka gumowych zatyczek oraz wystarczająca ilość środka badawczego (który można zastąpić wodą).

2) Połącz jeden koniec przezroczystej rury wodnej z portem fazy ciekłej urządzenia do pomiaru i kontroli poziomu płynu, zablokuj wyjście ścieków i nie blokuj portu fazy gazowej.I podłączyć amperometr w serii jak pokazano na rysunku 6.2), a następnie włączyć zasilanie po potwierdzeniu prawidłowego okablowania.

3) Dodać medium z górnego końca przejrzystej rury, medium przepływa przez rurę fazy płynnej do przyrządu pomiaru i kontroli poziomu płynu,i poziom płynu jest dodawany do kilku punktów o różnej wysokości, ponieważ w tym momencie poziom płynu w przejrzystej rurze jest mierzony za pomocą przyrządu do pomiaru i kontroli poziomu płynu.W tym czasie, odczytać wartość amperometru, a następnie porównać współczynnik wysokości odpowiadający sygnałowi wyjściowemu standardowemu 4-20mA z zebraną wartością prądu w celu sprawdzenia dokładności miernika poziomu (Uwaga:W celu łatwego obliczeniaZazwyczaj przyjmuje się kilka punktów odpowiednio na 0%, 25%, 50%, 75% i 100%, a odpowiednie prądy są odpowiednio 4mA, 8mA, 12mA, 16mA i 20mA.Zakres powinien odpowiadać odpowiednio środkowi fazy ciekłej i fazy gazowej).

9.Trozbiórka

1W trakcie użytkowania, jeśli cyfrowy wyświetlacz wskazuje zero, należy użyć zakresu 0-200mA amperometru prądu stałego, a gdy zmierzony prąd jest również 0, możliwe usterki są następujące:

a. Czy zasilanie 24V jest prawidłowe?

b. nadajnik może mieć zwarcie

c. nadajnik ma problemy z jakością;

Jeżeli prąd mierzony przez amperometr prądu stałego wynosi mniej niż 4 mA, możliwe usterki:

a. Rzeczywisty poziom płynu znajduje się poniżej portu fazy płynnej

b. Wartość bieżącego regulacji nadajnika jest zbyt niska

c. nadajnik ma problemy z jakością; jeśli zmierzony prąd jest zgodny z rzeczywistym poziomem płynu, występuje problem z wyświetlaczem cyfrowym;

Możliwe awarie, jeżeli prąd przekracza 25 mA:

a. W obwodzie nadajnika występuje zwarcie

b. bieżąca wartość dostosowania jest zbyt wysoka.

2. Gdy wyświetlacz cyfrowy jest pełny, należy użyć zakresu 0-200mA amperometru prądu stałego.

a. bieżąca korekta jest zbyt wysoka

b. Jest zwarcie w nadajniku.

c. rzeczywisty poziom płynu jest pełny;

Jeżeli zmierzony prąd jest mniejszy niż 20 mA, wyświetlacz cyfrowy jest wadliwy.

3Wykorzystując zakres 0-200mA amperometru prądu stałego, zmierzony prąd waży się zbyt mocno i może wystąpić awaria:

a. Rzeczywiste wahania poziomu płynu

b, słaby kontakt linii

c. nadajnik ma problemy z jakością; jeśli zmierzony prąd jest stabilny, licznik wyświetlaczy może być wadliwy

4. Nie ma zmiany w cyfrowym wyświetlaczu. Użyj zakresu 0-200mA amperometru prądu stałego. Gdy zmierzony prąd zmienia się normalnie, może to oznaczać, że przyrząd jest wadliwy;jeżeli zmierzony prąd nie ulega zmianie, może wystąpić usterka:

a. awaria nadajnika

b. Rura fazowa gazowo-płynna jest zablokowana

c. pomiędzy czujnikiem a nadajnikiem znajduje się otwarty obwód i musi zostać ponownie podłączony

5. Wyświetlacz cyfrowy zmienia się wolniej niż rzeczywisty poziom płynu.

a. Wewnętrzny biegun czujnika przykleja się do zanieczyszczeń, użyj 25% kwasu solnistego (kwasu siarkowego) do namoczenia bieguna

b. Rura fazowa gazu jest w połowie zablokowana, proszę otworzyć zawór i przetestować, oczyścić.

6. Gdy wyświetlacz cyfrowy jest wysoki lub niski, dostosować zakres lub zero przycisk w nadajniku do regulacji.

Uwaga: Aby zmierzyć, czy w obwodzie znajduje się zasilanie 24 V,proszę użyć pozytywnych i ujemnych przewodów badawczych woltomierza do podłączenia pozytywnych i ujemnych przewodów zasilania 24V przed pomiarem.

Obsługa w przypadku wystąpienia zwarcia: należy sprawdzić obwód zewnętrzny i obwód nadajnika i usunąć go.

10.Ostrzeżenia

1Wszystkie dostarczone produkty są wyposażone w certyfikat produktu i instrukcję obsługi, w tym numer produktu, parametry techniczne, schemat okablowania, datę produkcji itp.Proszę dokładnie sprawdzić, aby uniknąć niewłaściwego użycia..

2. Podczas instalacji sprawdź, czy interfejs na miejscu jest zgodny z interfejsem produktu zgodnie z metodą podłączenia produktu.

3Przesyłki powinny być podłączone ściśle do wymagań instrukcji użytkowania firmy.

4Ten produkt jest precyzyjnym przyrządem przekształcającym energię i zakazane jest rozbijanie, zderzanie się, upuszczanie i uderzanie siłą.

5Jeśli podczas użytkowania pojawi się jakaś nieprawidłowość, należy wyłączyć zasilanie, przestać go używać, sprawdzić lub skontaktować się bezpośrednio z działem technicznym naszej firmy.

6Podczas transportu i przechowywania oryginalne opakowanie należy odtworzyć i przechowywać w chłodnym, suchym i wentylowanym magazynie.

7. Należy uważać, aby nie uszkodzić czujnika podczas instalacji i użytkowania.

8W miejscu instalacji należy podjąć skuteczne środki ochrony przed błyskawicami.

9Obudowa każdego nadajnika z tej serii musi być niezawodnie uziemiona, a rezystancja uziemienia powinna być mniejsza niż 4Ω.

10W przypadku korzystania z 485 komunikacji do konfiguracji systemu nadajnik musi być wyposażony w barierę lub izolację bezpieczeństwa.

11Ogrodzenie bezpieczeństwa powinno otrzymać certyfikat odporności na wybuch, a jego montaż powinien być przeprowadzony zgodnie z wymogami jego instrukcji obsługi.

12Jeżeli nadajnik jest używany w obszarze "0", transformator mocy dostarczający moc do bariery bezpieczeństwa musi spełniać wymagania art. 8.1 GB3836.4-2010.
