Miejsce pochodzenia:
Chiny
Nazwa handlowa:
KACISE
Orzecznictwo:
CE
Model Number:
KUM-A
Dokument:
Uwaga: Informacje o zasięgu są bardzo ważne

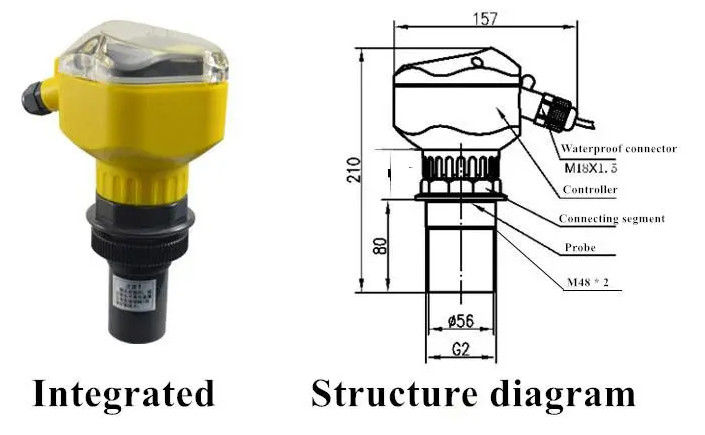

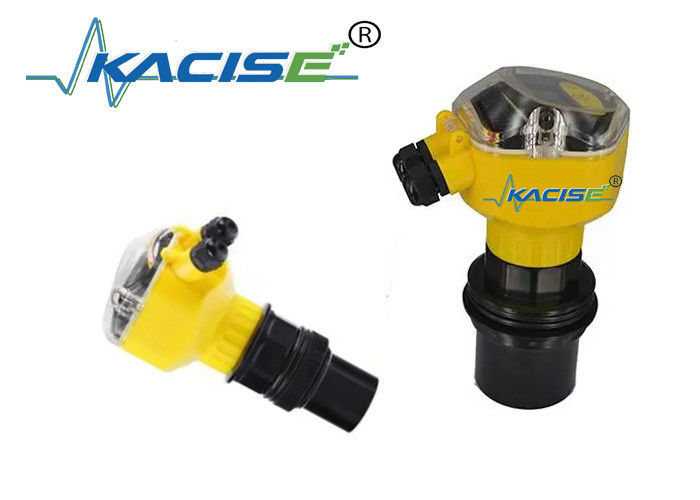

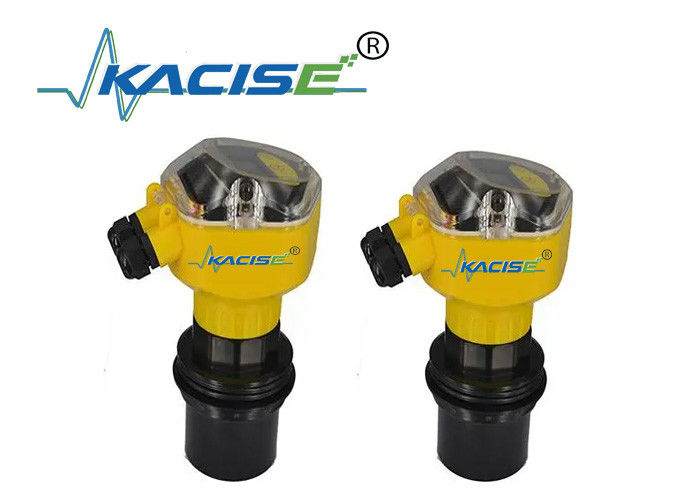

Ultradźwiękowy miernik poziomu KUM-A to bezkontaktowy i ekonomiczny miernik poziomu charakteryzujący się wysoką niezawodnością, dużą dokładnością i łatwą instalacją. Nie musi mieć kontaktu z medium i może spełnić wymagania pomiarowe większości zastosowań.
| Okular | Wartość |
|---|---|
| Ciśnienie Napięcie | 5 m, 10 m, 15 m, 20 m, 30 m, 40 m, 50 m, 60 m |
| Dokładność | 0,5%, 1,0% |
| Wyświetlacz | LCD |
| Temperatura otoczenia | Wyświetlacz instrumentu -20～+60 ℃ przetwornik-20～+80℃ |
| Średni | płynne i stałe |
| Wyjście analogowe | 4-20mA |
| Wyjście cyfrowe | RS485, RS232 (oba są opcjonalne) |
| Zasilanie | 24 V prądu stałego |
| Stopień ochrony | Wyświetlacz IP65, przetwornik IP68 |
| Typ sondy | PVDF, stop aluminium, ABS, stal nierdzewna 316L, teflon, stop tytanu |
| KUM-A | ||||||
| Zakres pomiarowy | ||||||
| A | 5 m | |||||
| B | 10 m | |||||
| C | 15 m | |||||
| D | 20 m | |||||
| mi | 30 m | |||||
| F | 40m | |||||
| G | 50 m | |||||
| H | 60 m | |||||
| Sygnał wyjściowy | ||||||
| A | 4-20mA | |||||
| Dokładność | ||||||
| 0,5 | 0,5% | |||||
| 1,0 | 1% | |||||
| Zasilanie | ||||||
| A | 24 V prądu stałego | |||||
| B | 11 ~ 30 V prądu stałego | |||||
| Typ sondy | ||||||
| A | PVDF | |||||
| B | Stop aluminium | |||||
| C | ABS | |||||
| D | Stal nierdzewna 316L | |||||
| mi | Teflon | |||||
| F | Stop tytanu | |||||
Ultradźwiękowy wskaźnik poziomu basenu automatycznie steruje pompą wody
| Opis usterki | przyczyna problemu | Rozwiązanie |
|---|---|---|
| Miernik nie wyświetla, nie działa | Złe zasilanie. Złe okablowanie | Sprawdź, czy zasilanie DC24v jest prawidłowe. Sprawdź, czy okablowanie jest prawidłowe |
| Przyrząd posiada wyświetlacz, nie działa | 1. Wskaźnik poziomu nie jest wyrównany z poziomem cieczy lub materiału 2. Poziom cieczy ulega znacznym wahaniom 3. Powierzchnia materiału jest wyjątkowo nierówna 4. Powierzchnia cieczy ma grubszą warstwę pianki 5. Dno pojemnika po opróżnieniu cieczy i opróżnieniu materiału nie jest płaskie 6. Poza zakresem pomiarowym |
1. Wyreguluj kierunek wyrównania wskaźnika poziomu, użyj poziomicy do kalibracji i dodaj plastikową rurkę do pojemnika 2. Użyj wskaźnika poziomu o większym zakresie 3. Użyj wskaźnika poziomu o większym zakresie lub innych metod pomiaru 4. Naturalnie wznów pracę po dodaniu płynu lub materiału 5. Użyj wskaźnika poziomu o większym zakresie |
| Wyświetlacz przyrządu jest niestabilny lub zmierzona wartość ma duże odchylenie | 1. Poziom materiału wchodzi w martwy punkt 2. Wartość pomiaru odległości jest większa niż wysokość montażu 3. Występują silne zakłócenia elektromagnetyczne 4. Przedmioty blokujące fale dźwiękowe 5. Na mierniku poziomu przygotowuje się metalowy kołnierz 6. Powierzchnia emitująca lub strona sondy styka się z metalem |
1. Podnieś miernik poziomu lub zapobiegnij zbyt wysokiemu poziomowi 2. Zmień wysokość montażu na prawidłową wartość 3. Przyrząd należy uziemić i osłonić wskaźnik poziomu 4. Zmień pozycję montażową lub dodaj plastikowe rury 5. Przejdź na kołnierze plastikowe 6. Użyj gumowych podkładek, aby odizolować od metalu |
Dla kontenera z przyłączem montażowym lub sondą umieszczoną w rurze okrągłej długość połączenia kołnierzowego kontenera poziomuowskazowego typu 4m, 6m i 8m powinna być mniejsza niż 400mm, a długość kontenera płynowskazowego 12m powinna być mniejsza niż 400mm.
Sondy czujnika poziomu o długości 150 mm, 15 m, 20 m, 30 m powinny wystawać z portu instalacyjnego.
