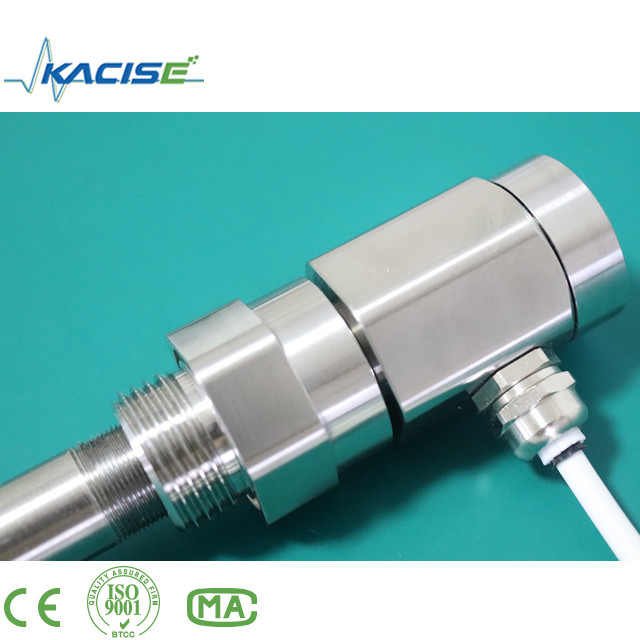

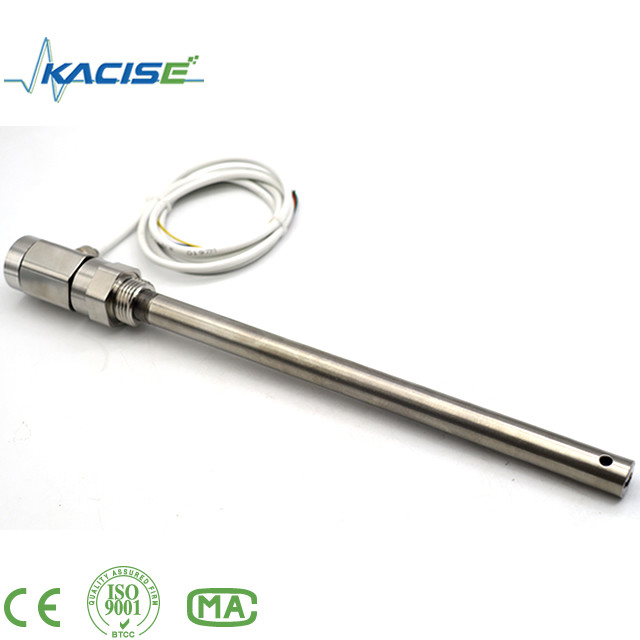

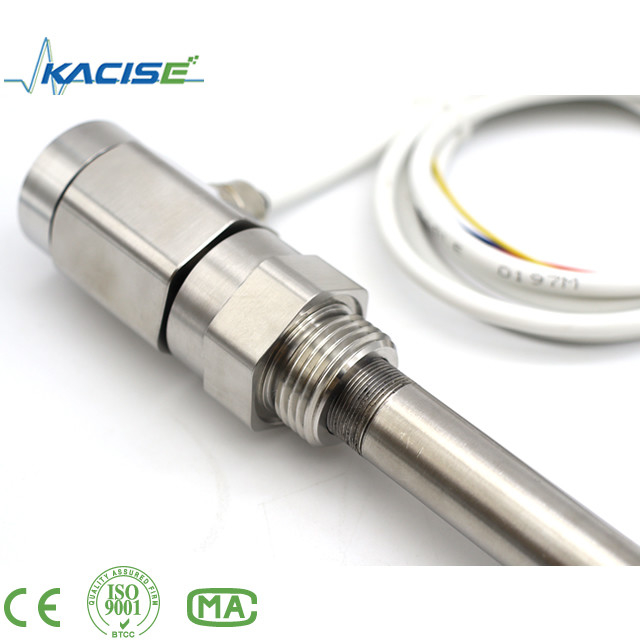

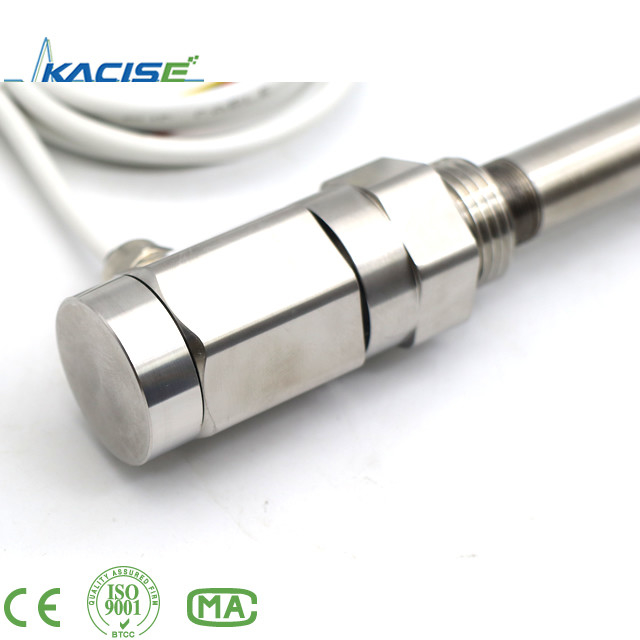

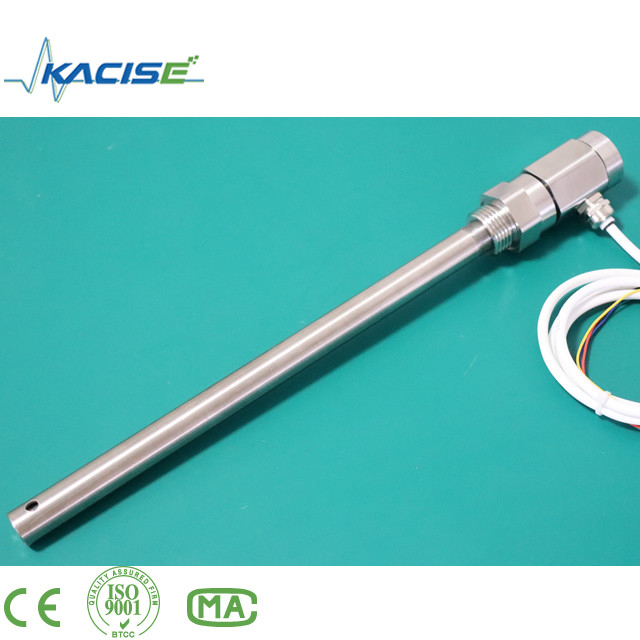

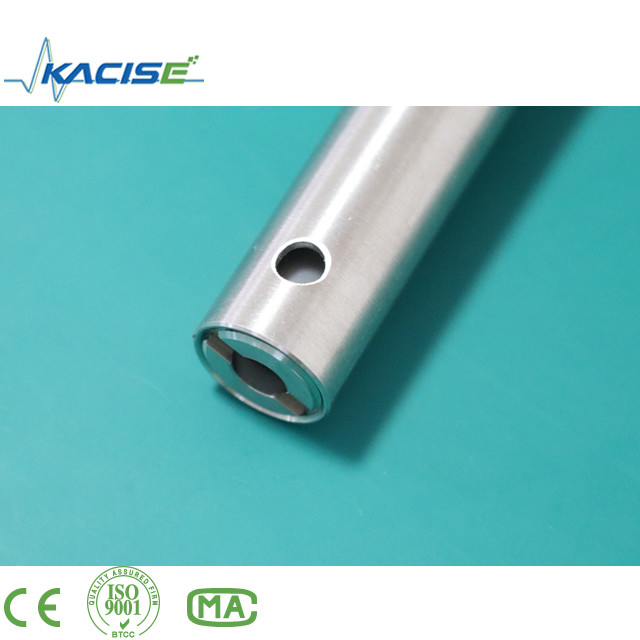

Protokół Modbus Miernik poziomu płynów pojemników pod ciśnieniem pojemny o rozdzielczości od 0,1 mm
Specyfikacja produktu
| Atrybut |
Wartość |
| Zakres pomiarowy |
0.1~3m |
| Zakres ciśnienia |
-0,1MPa ≈ 32MPa |
| Zakres wykrywania pojemności |
10PF ¢500PF |
| Napięcie zasilania |
5~36 V prądu stałego |
| sygnał wyjściowy |
4-20mA/RS485 |
| Dokładność pomiaru |
Poziom 0.1、0.2 、0.5 、1 |
| Temperatura otoczenia |
-40°C do 85°C |
| Rozmiar rozdzielczości |
00,1 mm |
| Długa stabilność |
≤ 0,1% FS/ rok |
| Klasa ochrony |
IP67 |
Przegląd produktu
Pojemnościowy inteligentny czujnik poziomu płynu jest niezawodnym nadajnikiem do pomiaru płynu, oleju, stałego i interfejsu.oferuje zwiększoną niezawodność i pozostaje bez wpływu pary wodnejTen czujnik zapewnia stabilną długoterminową pracę z wysoką czułością, doskonałą liniowością i odpornością na wysokie temperatury i ciśnienie.
Kluczowe cechy
Protokół Modbus dla łatwej integracji
Prosta konstrukcja bez ruchomych części zapewnia wysoką niezawodność i minimalną konserwację
Wielokrotne opcje wyjścia sygnału dla elastycznej konfiguracji systemu
Odpowiednie do pomiaru poziomu w zbiorniku o wysokiej temperaturze i wysokim ciśnieniu
Idealne do pomiaru silnych płynów żrących, takich jak kwasy i zasadowe
Kompleksowa ochrona nadprądu, nadprężenia i polarności zasilania
Opcjonalna zdalna transmisja bezprzewodowa
Kompatybilne z dowolnym medium pomiarowym
Specyfikacje techniczne
Zakres wykrywania: 0,13 m
Zakres pomiarów pojemności: 10PF/500PF
Dokładność: klasa 0.1, klasa 0.2, klasa 0.5, klasa 1
Zakres ciśnienia: -0,1 MPa ≈ 32 MPa
Odporność na temperaturę sondy: -50 ∼ 250°C
Temperatura otoczenia: -40°C -85°C
Temperatura przechowywania: -55°C+125°C
sygnał wyjściowy: 4 ̇ 20 mA, łączność 485
Odległość komunikacji bezprzewodowej: mniej niż 200 metrów
Napięcie zasilania: 5 ̊36V DC
Materiał: stal nierdzewna 316, 1Gr18Ni19Ti lub PTFE
Stabilność długoterminowa: ≤ 0,1% FS/rok
Odchylenie temperatury: ≤0,01%FS/°C (zakres 0~70°C)
Odpowiednia klasa odporności na wybuch: ExibIICT6
Poziom ochrony: IP67
Struktura produktu
Pojemnościowy czujnik poziomu płynu składa się z dwóch głównych elementów: części czujnika i części nadajnika.
A:Czujnik, który sonduje do pojemnika lub rurki pomiarowej
B i C:Włókna do podłączenia urządzeń w fazie gazowej i ciekłej
D:Cylinder pomiarowy, który tworzy pojemność z elektrodą czujnika
E:Flanka ściekowa do regularnego usuwania zanieczyszczeń
F:Przekaźnik, który przekształca pojemność w sygnał prądu standardowego
Ważne:Część uszczelniająca pomiędzy nadajnikiem a rurą pomiarową nie może być demontowana bez zgody producenta w celu zapobiegania wypadkom.
Wyświetlacz
Konfiguracja okablowania
Model wyświetlacza KSLV606 obsługuje dwie metody okablowania: RS485 i 4-20mA.
Przesyłka RS485
4-20mA okablowanie
Powszechne metody okablowania
Uwaga do instalacji:Zawsze otwiera się najpierw zawór fazy gazowej, a następnie zawór fazy ciekłej, aby zapobiec błędom pomiarowym wynikającym z wahania poziomu cieczy.
Regularna konserwacja obejmuje sprawdzanie połączeń kablowych i okresowe usuwanie ścieków (1-2 razy w tygodniu w przypadku brudnych nośników, 1-2 razy w miesiącu w przypadku czystszych nośników).
Przewodnik instalacyjny
Instalacja fazy gazowej i fazy ciekłej
Instalacja jest prosta: podłączyć kołnierze fazy gazowo-płynnej na mierniku poziomu do kołnierzy sprzętu z uszczelnieniem pomiędzy nimi, zabezpieczonym śrubami.
Rodzaj kotła Instalacja kalibratora pojemnościowego
Specjalistyczna instalacja ta wyposażona jest w nadajnik pod czujnikiem z sekcją rozpraszającą ciepło, zaprojektowaną dla środowisk o wysokiej temperaturze.
Procedura kalibracji
- Przygotuj przejrzystą rurę wodną z oznaczeniami skali, precyzyjnym amperometrem, gumowymi zatyczkami i środkiem badawczym (można zastąpić wodą).
- Podłącz rurę do włazu fazy ciekłej, zablokuj wyjście ścieków, otwórz fazę gazową i podłącz amperometr, jak pokazano.
- Dodać średnią do kilku punktów wysokości (0%, 25%, 50%, 75%, 100%) i porównać odczyty amperometru do oczekiwanych wartości 4-20mA.
Przewodnik do rozwiązywania problemów
Powszechne problemy i rozwiązania
- Wyświetlacz Zero:Sprawdź zasilanie 24V, nadajnik na problemy z szortami lub jakością
- Prąd poniżej 4 mA:Zweryfikowanie rzeczywistego poziomu płynu, regulacji nadajnika lub potencjalnych problemów z jakością
- Prąd powyżej 25 mA:Sprawdź, czy w nadajniku nie występują zwarcia lub wysokie wartości regulacji
- Nieprawidłowy wyświetlacz:Sprawdź rzeczywiste wahania poziomu płynu, kontakty linii lub problemy z nadajnikiem
- Powolna reakcja:Czyszczenie słupów czujników od zanieczyszczeń lub sprawdzenie częściowej blokady rur gazowej
Ważne środki ostrożności
- Przed użyciem sprawdzić całą dokumentację produktu
- Zapewnienie odpowiedniego dopasowania interfejsu podczas instalacji
- Dokładnie postępuj zgodnie z instrukcjami
- Obchodzić się z nimi ostrożnie - bez rozbijania, kolizji lub upuszczania
- Przerwać stosowanie i zbadać wszelkie nieprawidłowości
- Przechowywać w oryginalnym opakowaniu w chłodnych, suchych warunkach
- Ochrona czujnika przed uszkodzeniem podczas instalacji
- Wdrożyć skuteczną ochronę przed błyskawicami
- Zapewnienie prawidłowego uziemienia nadajnika (opór < 4Ω)
- Używanie bariery/izolacji bezpieczeństwa dla 485 systemów łączności
Tabela wyboru produktu
| Tabela wyboru KSLV dla inteligentnego pojemnikowego miernika poziomu płynu |
| Rodzaj produktu |
605 |
Brak modelu wyświetlania |
| 606 |
Brak modelu wyświetlania |
| Sygnał wyjściowy |
4-20mA |
4 ~ 20mA wyjście sygnału, wyświetlacz LED |
| RS485 |
wyjście RS485 |
| Kod |
500 funtów |
500 mm |
L800 |
800 mm |
1000 funtów |
1000 mm |
| Środki pomiarowe |
Zidentyfikuj rodzaj mierzonego medium (np. woda, olej napędowy) |
| Przykład konfiguracji |
KSLV |
605 |
4-20mA |
L800 |
Woda |
NA |
