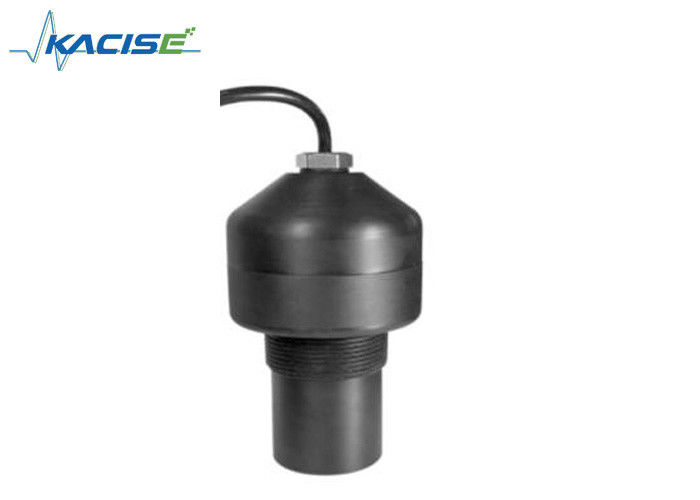

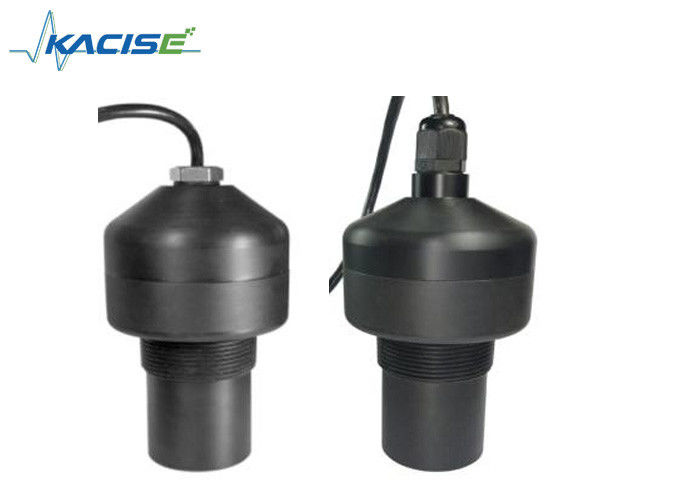

Czujnik poziomu wody o klasyfikacji ochrony IP68 nadaje się do środowisk ściekowych
Wprowadzenie
Przedstawiamy nasz czujnik poziomu wody z klasą ochrony IP68, może skutecznie przeciwdziałać wtargnięciu kurzu i wody.Dokładnie mierzy poziom wody nawet w trudnych warunkachŁatwe w instalacji i bardzo niezawodne, jest idealnym wyborem dla zastosowań związanych z ściekami.
Parametry
| Zakres pomiarowy |
1 metr, 2 metra, 3 metra, 4 metra, 5 metra, 6 metra, 7 metra, 8 metra. |
| Wydajność pomiarowa |
odległość między powierzchnią emitującą sondy a powierzchnią średniej |
| Węzeł czujnika |
różne nitki w zależności od zakresu pomiarowego |
| Zakres strefy ślepej |
różne strefy ślepe w zależności od zakresu pomiaru |
| Napięcie zasilania |
DC 24V, wyjście 1 kierunek 4-20mA lub 1 kierunek RS485 protokołu MODBUS |
| Napięcie zasilania |
12 V prądu stałego, wyjście w 1 kierunku protokołem RS485 MODBUS; |
| Wyświetlacz |
bez wyświetlacza |
| Domyślna długość kabla |
1 metr |
| Kabel |
4 szpilki |
|
Środowisko pracy
temperatury
|
-20 ~ +60 °C |
|
Środowisko pracy
ciśnienie
|
standardowe ciśnienie atmosferyczne |
|
Środowisko pracy
wilgotność
|
≤ 90% RH nie kondensujące |
Cechy
Wysoki stopień ochrony: IP68.
Ustawienie adresu za pośrednictwem RS485
Wyjście: analogowe lub RS485, związane z napięciem zasilania
Uwaga:
wyjście 4-20mA: do niezawodnego uziemienia niebieskiej linii (mA ̇);
Proszę podłączyć terminal uziemienia do prawdziwej ziemi, np. metalowej rury, która przechodzi przez wodę, lub metalowej pręty, która jest wprowadzona do ziemi.
1Nie równuj się z uziemieniem szafki elektrycznej, a uziemij ją oddzielnie i podłącz do metalowego słupka lub metalowej rury, która jest wprowadzona pod ziemię.
2Należy odkręcić farbę lub rdza na uziemionej metalowej rurze lub metalowej pręcie.
wyjście RS485: do niezawodnego uziemienia czarnej linii;
Proszę podłączyć terminal uziemienia do prawdziwej ziemi, np. metalowej rury, która przechodzi przez wodę, lub metalowej pręty, która jest wprowadzona do ziemi.
1Nie równuj się z uziemieniem szafki elektrycznej, a uziemij ją oddzielnie i podłącz do metalowego słupka lub metalowej rury, która jest wprowadzona pod ziemię.
2Należy odkręcić farbę lub rdza na uziemionej metalowej rurze lub metalowej pręcie.
Przesłanie
1. 4~20mA okablowanie
Zasilanie: czerwona linia: 24VDC + czarna linia: 24VDC
4 ~ 20mA: Żółta linia: mA + niebieska linia: mA ̇
2. 485 okablowanie komunikacyjne
Zasilanie: czerwona linia: 24VDC + czarna linia: 24VDC
485 komunikacja: niebieska linia: T/R+ Żółta linia: T/R
3. 485 okablowanie komunikacyjne
Zasilanie: Czerwona linia: 12VDC+ Czarna linia: 12VDC
485 komunikacja: niebieska linia: T/R+ Żółta linia: T/R
