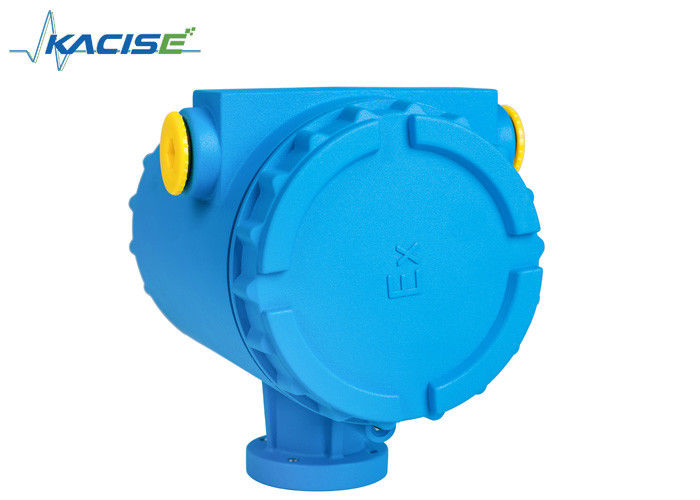

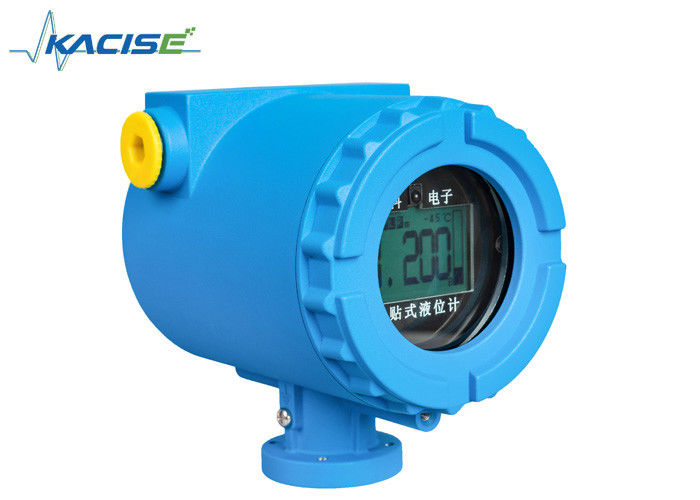

Niezaangażowanytruzywny miernik poziomu

Dwuprzewodowe

Włókna cztery

Zakres pomiarowy

3m, 5m, 10m, 15m, 20m, 30m, 50m

Rozdzielczość wyświetlacza

1 mm

Krótkotrwałe powtórzenie

1 mm

Błąd

±1‰FS, ±2‰FS, ±5‰FS

Zakres temperatury

-45°C~+100°C

Dokładność

1°C

Produkcja

4 ̊20 mA (maksymalne obciążenie 500Ω), HART,Modbus

Zasilanie

DC24V (22V~36V)

DC24V (18V~30V)

Władza

< 1 W

< 1 W

Komunikacja

RS-485, podczerwień, HART, Modbus

Wyjście alarmu przekaźnika

Wymagania w zakresie bezpieczeństwa

Temperatura otoczenia gospodarza

-40°C~+80°C

Wyświetlacz temperatury otoczenia

-20°C~+70°C

Czujnik temperatury otoczenia

-50°C~+100°C

wilgotność otoczenia

(0% ∼95%) RH

Nieprzepuszczalne

Wykorzystanie

Ochrona

IP65, IP67

Wyświetlacz

128×64 LCD

Obszar ślepy

< 30 mm W idealnych warunkach pracy

Interfejs elektryczny

M20X1.5 (F), 1/2 NPT (F)

Długość kabla

5 m, opcjonalnie

Wielkość / waga gospodarza

158mmx122mmx148mm, 2kg, dziurka podstawy dia M5

Znak

Uwaga:

RELAY (NO)

Alarm relé normalnie otwarty

RELAY (COM)

Powszechne alarmy przekaźników

RELEA (NC)

Alarm przekaźnika zamknięty

24V (+)

Prąd 24V +

24V (-)

Prąd stały 24V

CAL (+)

Sygnał sondy kalibracyjnej

CAL (-)

Proba kalibracyjna Grand

MEA (+)

Sygnał sondy pomiarowej

MEA (-)

Zmierz sondę Grand

TEMP (+)

Sygnał czujnika temperatury

TEMP (-)

Czujnik temperatury

485 (+)

Rs485 (Modbus) Modbus A (+)

485 (-)

Rs485 (Modbus) Modbus B (-)
