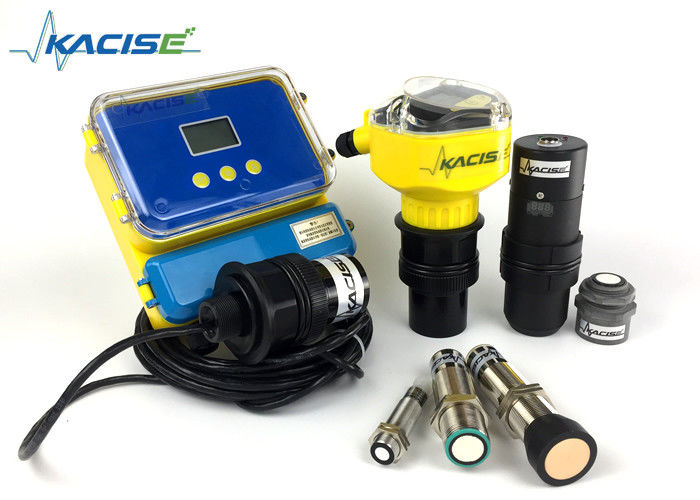

Długa odległość ultradźwiękowa, odległość od 10 do 60 metrów
Zasada
Przekazujący przetwornik ultradźwiękowy emituje impulsy ultradźwiękowe przenoszone do medium pomiarowego za pośrednictwem nośników komunikacyjnych,poprzez odbicie, a następnie powrót do nadajnika odbiorczego poprzez medium akustyczne, zmierzony impuls ultradźwiękowy przenosi się z nadajnika do odbiornika w medium akustycznym w czasie.może być uznana za odległość od przetwornika do powierzchni nośnikaAby określić poziom płynu.możemy obliczyć odległość od sondy do powierzchni odbijającej D = C * t / 2 (podzielony przez 2 jest, ponieważ fale dźwiękowe od nadajnika do odbiornika jest w rzeczywistości okrągły, D jest odległość, C jest prędkość dźwięku, t jest czas).
Cechy
Pomiar bezstykowy
Krótki czas reakcji
Z wyświetlaczem
Różne wyjścia opcjonalne: przełącznik, analogowy lub RS485
Wyjście wartości poziomu lub wyjście odległości
Wprowadzenie
Czujnik ultradźwiękowy wykorzystuje fale dźwiękowe do wykonywania wykrywania bez kontaktu i zużycia przedmiotów docelowych.przedmioty metalowe lub przedmioty niemetaloweWarunki otoczenia, takie jak dym, pył, środowisko lub deszcz, mają bardzo niewielki wpływ na wydajność wykrywania czujników ultradźwiękowych.
Parametry
Seria KUM
| |
KUM-A |
KUM-B |
| Funkcja |
Typ zintegrowany |
Typ podziału |
| Zakres |
5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m |
510m, 15m, 20m, 30m, 40m, 50m, 60m, 70m, |
| Dokładność |
1% |
1% |
| Rozstrzygnięcie |
3 mm lub 0,1% (większe) |
3 mm lub 0,1% (większe) |
| Wyświetlacz |
Chińskie i angielskie LED |
Chińskie i angielskie LED |
| Wyjście analogowe |
Czteryprzewodowe 4~20mA/510Ωobciążenie
Obciążenie dwuprzewodowe 4~20mA/250Ω
|
4~20mA/510Ωobciążenia |
|
Wyjście przekaźnika
|
Dwie grupy:
AC 250V/8A lub DC 30V/5A
Status można zaprogramować
|
Dwie grupy dla jednego kanału
Cztery grupy dla podwójnych kanałów
AC 250V/8A lub DC 30V/5A
Status można zaprogramować
|
| Zasilanie |
Standardowe: 24VDC
Opcjonalnie: 220V AC+15% 50Hz
|
Standardowe: 220 V prądu prądu przemiennego + 15% 50 Hz
Opcjonalnie: 24VDC lub 120mA
Dostosowanie: 12VDC lub bateria
|
|
Środowisko
Temperatura
|
Światło LED:-20~+60°C,
Badanie: 20~+80°C
|
LED: -20~+60°C,
Badanie: 20~+80°C
|
| Komunikacja |
Opcja:485,232 Powiadomienia
(umowa o produkcji)
|
Opcja:485,232 Powiadomienia
(umowa o produkcji)
|
| Stopień ochrony |
LED:IP65,
Proba: IP68
|
LED: IP65,
Proba: IP68
|
| Sonda kablowa |
- Nie, nie. |
Standardy: 10 m najdłuższe: 100 m |
| Instalacja sondy |
Zgodnie z zasięgiem i typem sondy |
Zgodnie z zasięgiem i typem sondy |
| Zużycie energii |
Typ podziału
zasilacz: 24 V,
Bez przekaźnika: 100mA
kanał 1 przekaźnika: 120 mA;
kanał 2 przekaźnika: 145 mA;
Kanał 3 przekaźnika: 170 mA;
Kanał 4 przekaźnika: 190 mA;
Moc właściwa jest następująca:
Brak przekaźnika: 24×100mA=2,4W;
kanał 1 przekaźnika: 24×120mA=2,9W;
kanał 2 przekaźnika: 24×145mA=3,5W;
kanał 3 przekaźnika: 24×170mA=4,1W;
kanał 4 przekaźnika: 24×190mA=4,6W;
|
| Zużycie energii |
Typ zintegrowany ((system czterodrukowy)
zasilacz: 24 V,
Bez przekaźnika: 80mA
kanał 1 przekaźnika: 105 mA;
Kanał 2 przekaźnika: 130 mA;
Moc właściwa jest następująca:
Bez przekaźnika: 24×80mA=1,9W;
kanał 1 przekaźnika: 24×105mA=2,5 W;
kanał 2 przekaźnika: 24×130mA=3,1 W;
|
| Zużycie energii |
Typ zintegrowany ((system dwukierunkowy)
zasilacz: 24 V,
Bez przekaźnika: 30mA
Moc właściwa jest następująca:
Bez przekaźnika: 24×30mA=0,72W
|

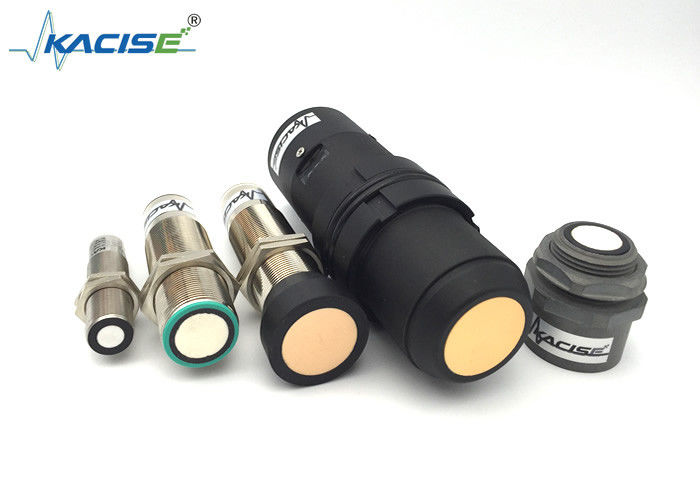

Seria KUM3000
| M18 |
| Zakres wykrywania |
150... 1000 mm |
| Zakres regulacji |
150....1000 mm |
| Powierzchnia nieużywalna |
0... 150 mm |
| Opóźnienie w odpowiedzi |
ok. 10 ms |
| M30-typ1 |
| Zakres wykrywania |
200... 2000 mm |
| Zakres regulacji |
200....2000 mm |
| Powierzchnia nieużywalna |
0... 200 mm |
| Opóźnienie w odpowiedzi |
ok. 10 ms |
| M30-typ2 |
| Zakres wykrywania |
300... 3500 mm |
| Zakres regulacji |
300... 3500 mm |
| Powierzchnia nieużywalna |
0... 300 mm |
| Opóźnienie w odpowiedzi |
około 20 ms |
| M30-typ3 |
| Zakres wykrywania |
400... 6500 mm lub 600-12000 mm |
| Zakres regulacji |
400....6500 mm lub 600-12000 mm |
| Powierzchnia nieużywalna |
0... 400 mm |
| Opóźnienie w odpowiedzi |
około 40 ms |
Ja...ndicatOws/operętngmeOdpowiedź
| LED niebieski |
Błysk: program może działać, ten status
Niebieskie światło będzie migało około 5 minut po włączeniu czujnika, wskazując, że czujnik może być zaprogramowany, a następnie niebieskie światło będzie włączone na stałe, aby wskazać stan zasilania.
|
| LED żółty |
wskazanie stanu przełączania
migotanie: podczas funkcji programu wykryto obiekt
|
| LED czerwony |
Normalne działanie: światło włączone wskazuje na wykrycie błędu.
Programowanie: migające, zgubione echo, co oznacza, że czujnik jest zakryty lub nie ma obiektu z przodu czujnika,
|
EJa...ectrcal spEczIFIkotion
| napięcie robocze UB |
13... 30 V prądu stałego, falowanie 10 % SS |
| Prąd zasilania bez obciążenia I0 |
≤ 45 mA |
Wersja IOT
| napięcie robocze UB |
3.3-16 DC, falowanie 10 % SS |
| Prąd zasilania bez obciążenia I0 |
≤ 15 mA, w trybie uśpienia≤1 mA, obudzony przez uart., |
Ja...nput
| Rodzaj wejścia |
1 wkład do programu TEACH-IN |
|
zakres pracy A1: 0V/GND... +1 V,
zakres pracy A2: +6 V+UB
|
| impedancja wejściowa: > 4,7 kΩ; impuls programu TEACH-IN: ≥ 1 s |
OutpUt
| Rodzaj wyjścia |
1 wyjście przełącznika E4, NPN NO/NC, programowalne
2 wyjście przełącznika E4, PNP NO/NC, programowalne
3 Analogowy wyjście 0-10V E4 programowalne.
4 analogiczny wyjście 4-20mA E4 programowalne
5 wyjście RS485 E4 programowalne.
|
| Narysowany prąd roboczy Ie |
200 mA, zabezpieczone przed zwarciem/przekrętem |
| Ustawienie domyślne |
Punkt przełączania A1:150 mm Punkt przełączania A2: 1000 mm |
| Spadek napięcia |
≤ 2,5 V |
| Dokładność powtarzania |
≤ 1 % |
| Częstotliwość przełączania f |
≤ 13 Hz (stosowane do wersji wysokiej częstotliwości) |
| Histeresa zakresu H |
5 % ustawionej odległości roboczej |
| Wpływ temperatur |
± 1% wartości pełnej skali |
Amiw conwtons
| Temperatura otoczenia |
-25...70°C (248...343K) |
| Temperatura przechowywania |
-40...85°C (233...358K) |
Mech/ical specyfikacjaIFIkotion
| Połączenie |
Złącze V1 ((M12×1), 4-pin |
| Stopień ochrony |
IP66 |
| Materiały mieszkaniowe |
miedzi, niklowana |
| Przetwornik |
mieszanina żywicy epoksydowej/głównej kuli szklanej;
poliuretanu piankowego, PBT pokrywający
|
Częste pytania
1P: Jakie informacje należy przekazaćWybierz odpowiedni modElDługa odległość ultradźwiękowa, odległość od 10 do 60 metrów?
A: Proszę podać:Obszar zastosowania,zakres, sygnał wyjściowy,średnia, zasilacz, więc możemy szybko wybrać model i cytować.
2P: Czy jest pan firmą handlową czy producentem?
A: Jesteśmy certyfikowanym producentem ISO specjalizującym się w przyrządach do pomiaru poziomu i przepływu.
Usługa OEM i ODM jest dostępna.
3P: Jaki jest MOQ?
A: Aby rozpocząć naszą współpracę, zamówienie próbki jest akceptowalne.
4P: Jaka jest data dostawy?
Odp.: Termin dostawy wynosi około 3-15 dni roboczych od otrzymania płatności.
5P: Jakie są warunki płatności?
O: Wspieramy T/T, PayPal i Trade Assurance.
W przypadku zamówienia na masową produkcję należy złożyć 30% depozytu z góry i 70% salda przed wysyłką.
6. P: Jaka jest metoda płatności Trade Assurance:
Odpowiedź: Jest to bezpłatna usługa, która może chronić zamówienia od płatności do dostawy.
A teraz mamy 104 USD,000.00 pieniędzy na zabezpieczenie twoich rozkazów.
7P: Czy macie gwarancję?
A: Tak, mamy gwarancję 12 miesięcy.
