Place of Origin:
China
Nazwa handlowa:
Kacise
Orzecznictwo:
Intrinsically safe mode E, explosion proof type D, CE
Model Number:
GXPS300

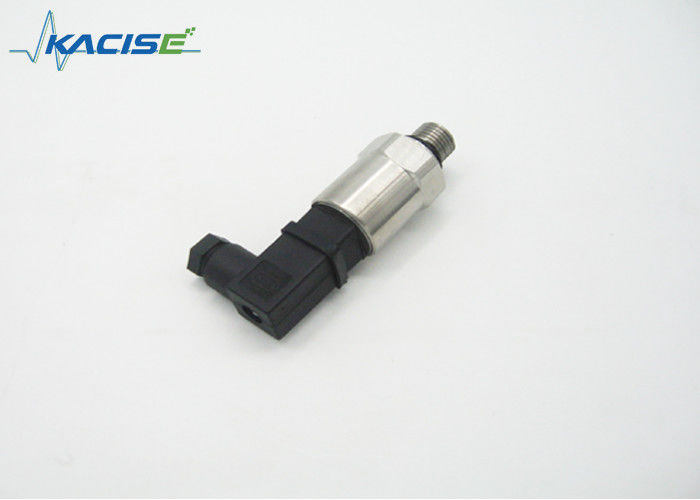

Przekaźnik ciśnienia o mocy wyjściowej 4~20mA i 0~5V Ciśnienie -0,1-100MPa dla urządzeń rolniczych
Cechy
Pozycja zerowa i przedział skali
Regulacja mikrometrowa
Przyjmij jednoczęściowe, niestandardowe zamówienie
Wskaźnik wyświetlacza dostępny
Kompensacja cyfrowa dla wszystkich dostępnych przedziałów temperatur
Wielokrotny zakres ciśnienia i wyjście sygnału
Prąd wyjściowy niepolaryzowanego układu 2-przewodowego
W trybie bezpiecznym przeciwwybuchowy, CE
Zakres: -0,1~0MPa, 0~0,03MPa, 0~100MPa
Wyjście: 4~20mA, 0~5V, 0,5~4.5V
Dokładność: 0,25% F.S., 0,5% F.S.
Prąd: 24VDC,przewód niepolarny
Instrukcja
Nadajnik ciśnienia serii GXPS300 jest precyzyjny, niezawodny, kosztowny,
szeroko stosowane w badaniach ciśnienia gazu, cieczy, takich jak:
jako woda, olej, łagodnie korozyjne płynów i gazów.
Zastosowanie
Definicja interfejsu elektronicznego i sygnałów
Parametry
Spec. | Wartość numeryczna | ||||
Zakres ciśnienia |
-0,1MPa......−0,01MPa~0~0,01MPa......100,0MPa - 0,98 atm... - 0,098 atm~ 0,098 atm... 986 atm PSI: -14,5 PSI...-1.45 PSI~1.45 psi...14500 psi BAR: -1BAR....-0,1BAR~0,1bar...1000bar -10000mmH2O...-1000mmH2O~1000mmH2O...10190000mmH2O - 29 cali... - 2,95 cali... 29500 cali. |
||||
Ciśnienie przeciążenia | 1.5razy wartość nominalna | ||||
Ciśnienie pęknięcia | 3 razy wartość nominalna | ||||
Dokładność | ± 0,25% F.S, ± 0,5% F.S. | ||||
Stabilność | Typowa wartość 0,25% F.S., maksymalna wartość:00,4% F.S. | ||||
Temperatura pracy | -40°C~85°C (lub -40°C~125°C) | ||||
Temperatura kompensacyjna | -10°C~70°C | ||||
Średnie | Całkowite medium kaustyczne Kompatybilne z 1Cr18Ni9Ti | ||||
Wydajność elektryczna | linia 2 | linia 3 | 4 linia | ||
sygnał wyjściowy | 4 ~ 20 mA | 0 ~ 20 mA | 0~5V | 0.5~4.5V | 0 ~ 20 mA |
0~10Vdc | 1 ~ 5 V | 0.5~3V | 0~5/10Vdc | ||
Zasilanie | 10~30Vdc | 11 ~ 30Vdc | 8~24Vdc | Wskaźnik 5V | 8/11~30Vdc |
Odporność na obciążenie | (U-10)/0.02 ((Ω) | Prąd: ((U-12)/0.02 ((Ω); napięcie:>20KΩ | |||
Izolacja | > 100MΩ @50V | ||||
Siła elektryczna | 500V@60 sekund | ||||
Połączenie elektryczne | DIN43650,ochrona IP65; wtyczka powietrzna GX16-7, IP45; IP68 | ||||
Prężnik napięcia | M20x1.5,G1/2,G1/4,G1,NPT1/2,NPT1/4,R1/4, (Ht) | ||||
Czas reakcji | 10 ms | ||||
Certyfikat | Tryb bezpieczeństwa wewnętrznego E, odporny na wybuch typ D, CE | ||||
EMI/EMC | EMI: EN50081-1/-2; EMC: EN50082-2 |
