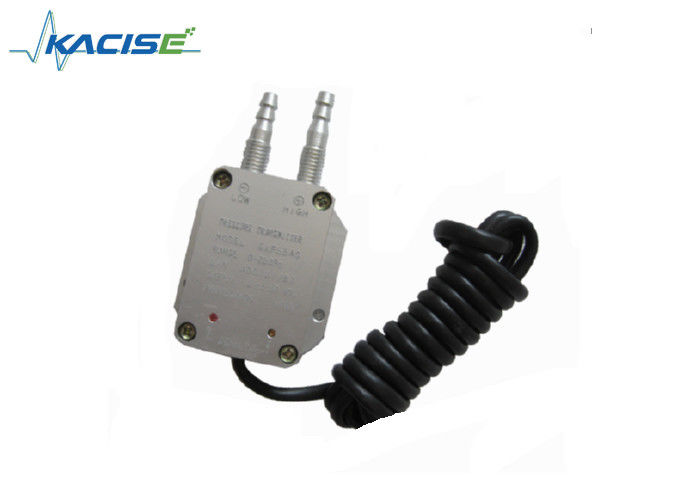

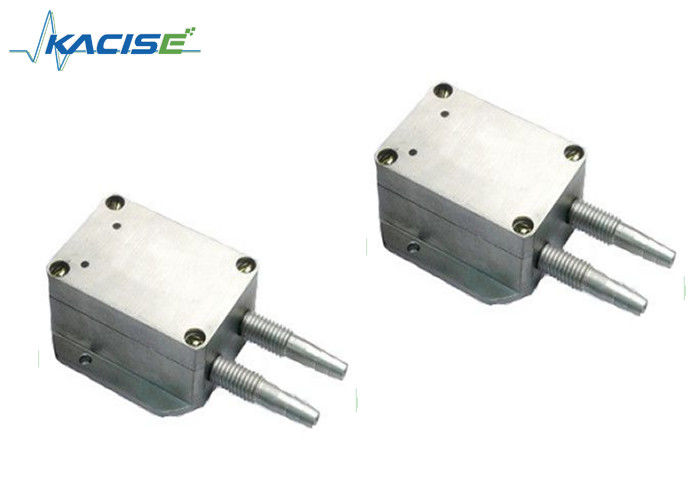

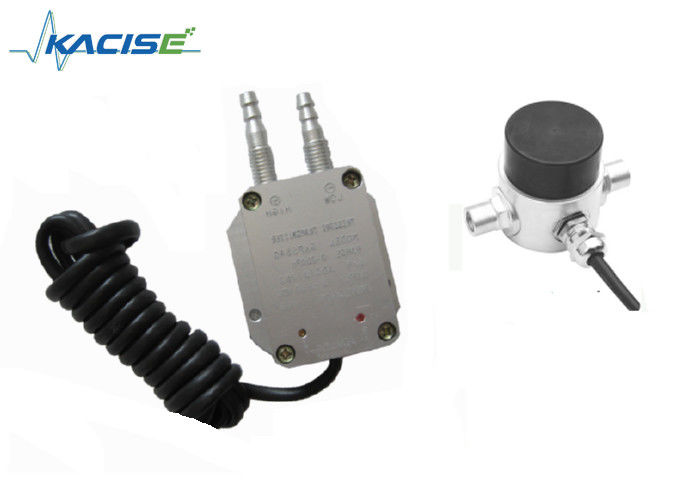

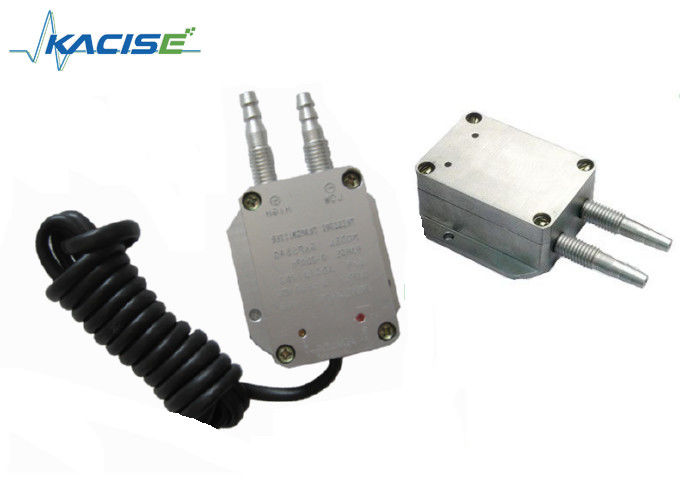

Wysokiej wrażliwości precyzyjny czujnik ciśnienia Mini Outline Certyfikacja CE
Wprowadzenie

GXPS540 Ciśnienie wiatrowe, różnicowy nadajnik ciśnienia przyjmuje wysoko precyzyjną, wysoką stabilność przepony i jest montowany przez techniki izolacji naprężenia.Dzięki ściśle precyzyjnej kompensacji temperatury i wzmacnianiu sygnału, przeniesienie ciśnienia mikro różniczkowego, ciśnienia powietrza, przepływu i innych parametrów do niezawodnego wyjścia sygnału 4 ~ 20mA lub 1 ~ 5V.

Cechy- Nie.

• Wysoka wrażliwość
• Wysoka dokładność i wysoka stabilność
• Mini kontur, łatwy w montażu

Definicja interfejsu elektronicznego i sygnałów


Parametry


Wymiar

Na GXPS540 są 2 regulowane śruby typu otworu.

Z to zerowa regulacja.

S oznacza regulację całego zakresu (jeśli zakres nie jest zmieniany, nie ma potrzeby regulacji).

Uwaga: Jeśli zakres wynosi < 1 KPa, umieszczenie może mieć wpływ na punkt zerowy.

Zastosowanie

• Kocioł
• Osiągacz pyłu
• Ciśnienie w kanałach powietrznych
• Ciśnienie różnicowe i ujemne

Informacje dotyczące zamówień


GX--Range-Output-Precision-Power-Structure-Cable length-Package

• Zakres: 0~±5kPa......10000kPa = górna granica zakresu
• Produkcja:: A=4~20mA, V=0~5Vdc, V1=1~5Vdc V2=0~10Vdc
• Dokładność:00,25=±0,25% F.S., 0,5=±0,5% F.S.,
• Władza: 24VDC, 11~30Vdc
• Przystanek ciśnienia: GF=G1/4 włókna kobiece, G=G1/4, NF=NPT1/4Włókna kobiece, N=NPT1/4
• Połączenie elektryczne:C = kabel, CW = wodoodporny złącze
• Długość kabla: XXm=XX metr 1-150m
• Ciśnienie statyczne:3, 5, 10 razy ciśnienie nominalne, 20MPa (uwaga: ciśnienie w rurociągu)
• Pakiet: Bb, Pianka
