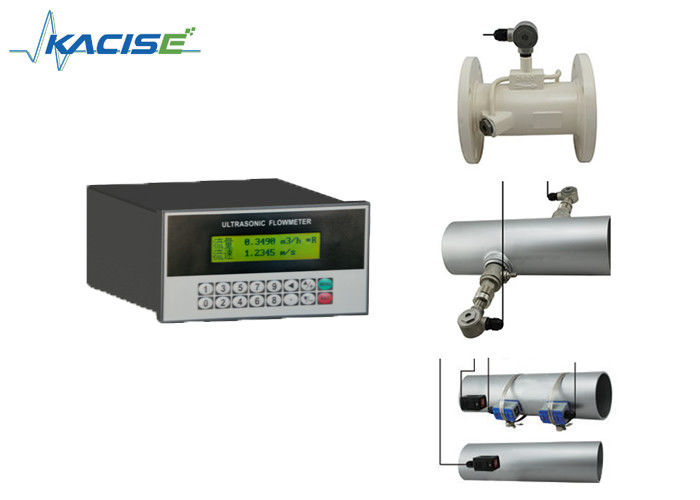

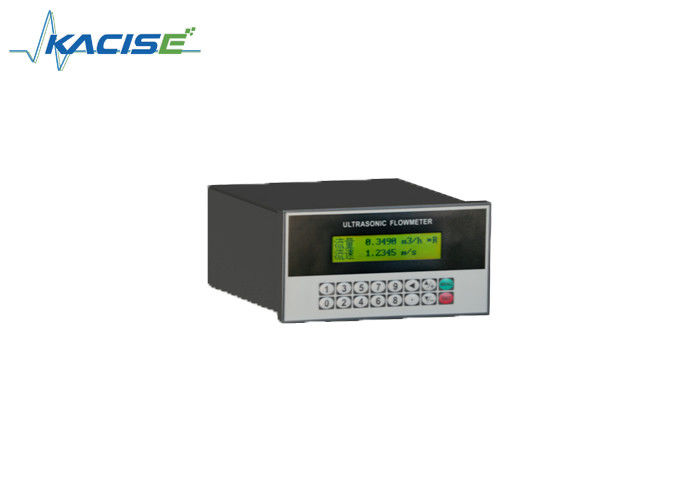

Panel Mounted Remote Display Ultrasonic Flow Meter With Double Power Supply








Część hosta

Zasada

Ultrasonic time gap

Dokładność

± 1%

Wyświetlacz

2×20 znaków LCD z podświetleniem, obsługa języka chińskiego, angielskiego i włoskiego wymiar konwertera:170*180*56cm


Wyjście sygnału

Wynik 4~20mA w 1 kierunku, rezystancja elektryczna 0~1K, dokładność 0,1%

Wynik impulsu OCT w 1 kierunku ((szerokość impulsu 6 ~ 1 0 0 ms, domyślnie 2 0 0 ms)

1 sposób wyjścia przekaźnika


Wprowadzenie sygnału

3 sposoby wejścia 4 ~ 20mA, dokładność 0,1%, sygnał nabycia, taki jak temperatura, ciśnienie i poziom płynu

Podłącz przetwornik temperatury Pt100, może zakończyć pomiar ciepła / energii

Interfejs danych

Izolacja seryjnego interfejsu RS485, uaktualnienie oprogramowania licznika przepływu za pomocą komputera, obsługa MODBUS, METER-BUS itp.

Kabel

Kabel z parą skręconymi, zazwyczaj o długości poniżej 50 metrów;
Wybierz komunikację RS485, odległość transmisji może przekroczyć 1000 metrów.



Warunki rur

Materiał rurowy

Dozwolone są wyroby ze stali, stali nierdzewnej, żelaza, miedzi, cementu, PVC, aluminium, szkła, stali, liner.

Średnica rury

15~6000 mm

Rurociąg o prostej długości

Należy spełnić wymagania dotyczące instalacji przetwornika: w górnym rzędzie 10D, w dolnym rzędzie 5D, 30D od pompy.



Średnie

Rodzaj płynu

Woda, woda morska, ścieki, olej, substancje chemiczne (alkohol, kwasy itp.), odpady roślinne i inne płynne

Temperatura

-30~160°C

Mroczność

10 wieczorów nie tyle bałwanów

Prędkość przepływu

0~±10m/s

Środowisko

Temperatura

Właściciel: -20~60°C; czujnik: -30~160°C

wilgotność

Głośnik: 85% RH; czujnik przepływu: IP68, poniżej 2 m pod wodą

Zasilanie

DC8~36V lub AC85~265V (nieobowiązkowe)

Konsumpcja

1.5W
