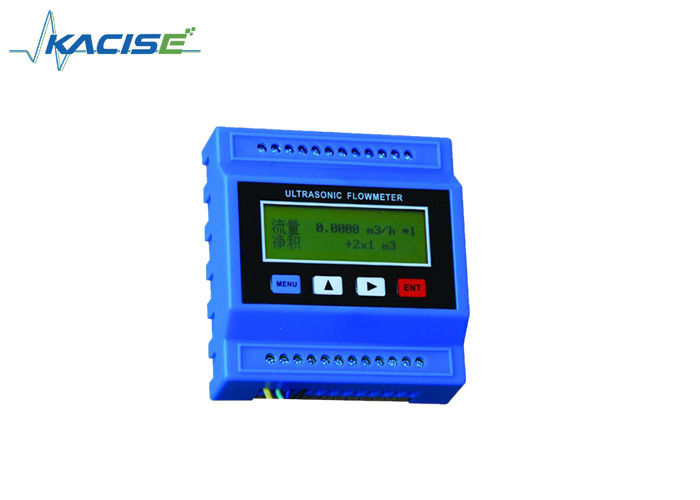

Mały wielkość ultradźwiękowy przepływozmiar RTU Wysoka dokładność do pomiaru płynów
Wprowadzenie
Moduł przepływu ultradźwiękowego/RTU jest szeroko stosowany do pomiaru różnych rodzajów płynów.
W przypadku instalacji kolei, czujniki są zainstalowane na rurze. Są one podłączone przez specjalny kabel.
Można go stosować w integracji systemów, zasobów wodnych, zastosowaniach konserwacji energii itp.
Cechy
1%
Kilka rodzajów przetwornika do wyboru, wielkość rur od DN15mm do DN6000mm
Przyjąć technologię niskiego napięcia wieloimpulsową w celu poprawy dokładności, trwałości działania i niezawodności.
- Silne przeciwdziałanie zakłóceniom
Obwód różnicowy odbiornik/przewódca sygnału podwójnego równowagi w celu uniknięcia zakłóceń konwertera, wieży telewizyjnej, linii wysokiego napięcia itp.
1 kierunek 4-20mA, jako czujnik przepływu lub czujnik ilości ciepła; 2 kierunki wyjścia OCT, jako przełącznik przepływu/ilości ciepła; 3 kierunki wyjścia 4-20mA, jako kolektor danych;2 drogi 3 przewody jest PT100 sygnał wyjściowy rezystorów, jako zegarek dla ilości ciepła.
- Przesyłka jest daleko, a kontakt z siecią szybko
Wsparcie RS485 łączyć sieć bezprzewodową, kontakt GPRS485 może zrealizować transmisję bezprzewodową.
- WsparciehZjedz Miarkowanie
Podłącz czujnik temperatury, możesz skończyć pomiar ciepła/energii
Specyfikacje
| Części |
Szczegółowe parametry |
|
Część hosta
|
Teoria |
Ultrasonic time gap |
| |
Dokładność |
± 1% |
| |
Metody opcji |
4 klawiatury obsługiwanie prętem magnetycznym |
| |
Wyjście sygnału
|
1 kanał 4 ~ 20mA @ 0,1% pętli prądu z powrotem, rezystor maksymalnego obciążenia do 1000 ohm |
| |
|
1 kanał wyjścia impulsu OCT (default puls width is 200ms, and can be modified between 6 to 1000ms) |
| |
|
wyjście przekaźnika 1 kanału (3A@220V) |
| |
Wprowadzenie sygnału
|
3 kanały 4-20mA obwod current back @0,1% obwód wykorzystywany do zbierania temperatury, ciśnienia i poziomu cieczy itp. |
| |
|
1 kanałowe wykorzystanie wejścia mV do pt100 dla kalorymetru |
| |
Port cyfrowy |
Wsparcie protokołu Mod-bus RS485 i aktualizacja oprogramowania |
| Kabel |
Specjalny kabel do RS485, zasięg do 1000 m |
|
Rury do garniturów
|
Materiał rurowy |
Stal, cement żeliwa, miedź, PVC, aluminium, szkło itp. |
| |
Wnętrze DN |
15~6000 mm |
| |
Pozycja czujnika |
Najlepiej ustawić czujnik w pozycji co najmniej 10D daleko od górnego strumienia lub 5D daleko od górnego strumienia, co najmniej 20D daleko od wyjścia pompy ((D jest wewnętrzną średnicą rury) |
|
Przepływ garniturów
|
Media |
Woda, woda morska, ścieki, płynny alkohol, piwo, gaz, olej itp. |
| |
Temperatura |
-30~160°C |
| |
Mroczność |
10 wieczorów nie tyle bałwanów |
| |
Prędkość przepływu |
0~±10m/s |
| Środowisko |
temperatury |
Właściciel: -20~60°C; czujnik: -30~160°C |
| |
wilgotność |
Głośnik: 85% RH; czujnik przepływu: IP68, poniżej 2 m pod wodą |
| Zasilanie |
DC8~36V lub AC85~265V (nieobowiązkowe) |
| zużycie |
1.5W |
Opis części

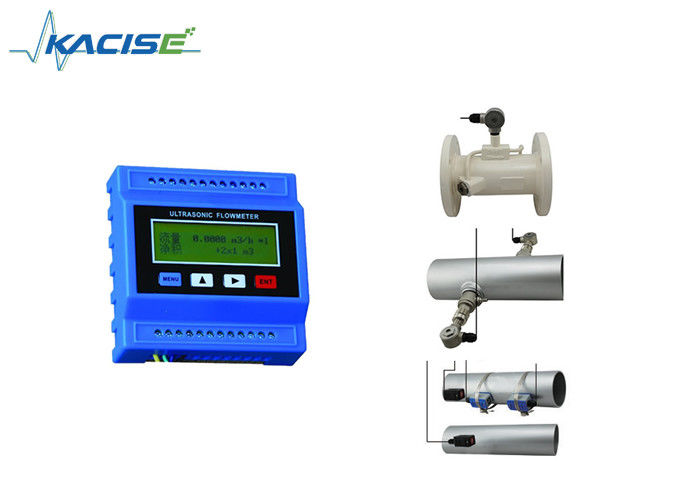

Wybór czujnika
Opcjonalna temperatura.czujnik
Graf pomiaru
1.Ściskacz na typ
Łatwe do zainstalowania bez przerwy płynu, bez uszkodzenia ciśnienia
Zainstalować i serwisować czujnik zacisku wygodnie
Może zmierzyć temperaturę z rury, obliczyć ilość ciepła
2.Rodzaj wtyczki
Łatwe do zainstalowania bez przerwy płynu, bez uszkodzenia ciśnienia
Stabilny działanie, kontakt z czujnikiem temperatury, który wstawiony, obliczyć ilość ciepła przezczujnik temperatury.
3.Rodzaj rury
Zainstalowanie z przepływem przerwy
Wysoka dokładność, stabilna obsługa, kontakt z czujnikiem temperatury, który wstawiony, obliczyć ilość ciepła przez czujnik temperatury
