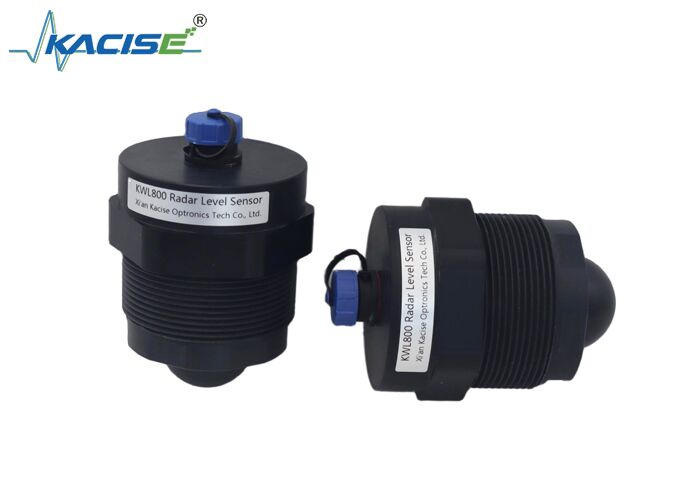

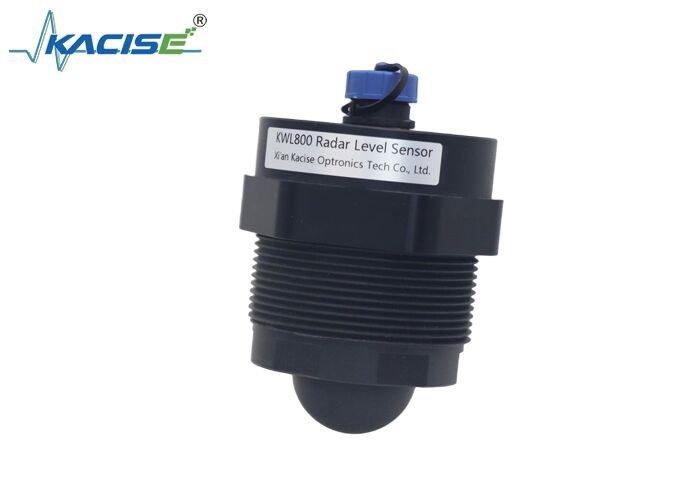

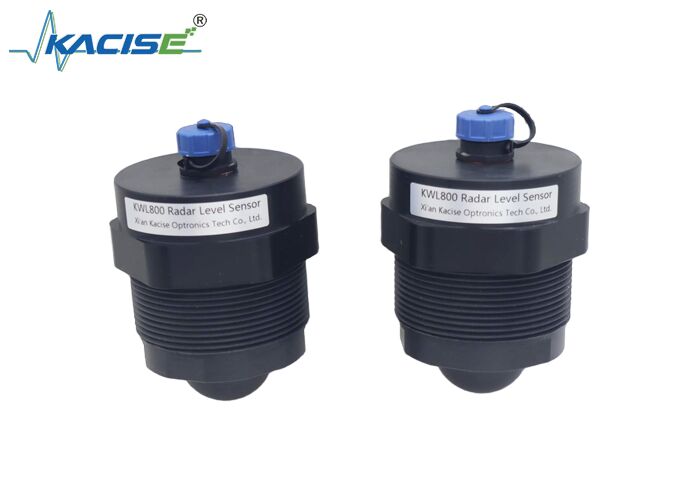

Radar KWL800 Sensor poziomu wody z częstotliwością 80 GHz 20 m Zakres pomiarowy i obudowa PTFE

Czujnik poziomu wody KWL800 jest czujnikiem opracowanym przez naszą firmę do pomiaru poziomu wody i poziomu płynu.Maksymalna ocena ochrony urządzenia może osiągnąć IP68Czujnik zapewnia opcjonalne wyjście 4-20 mA i wyjście przekaźnika.Produkt ma maksymalny zasięg pomiarowy do 20 m, z minimalną strefą ślepą 6 cm.

• Samodzielnie opracowany chip RF
• Wykorzystuje technologię FMCW (Frequency Modulated Continuous Wave)
• Sygnał fal milimetrowych o silnej penetracji, odpowiedni do złożonych środowisk
• Kompaktowy rozmiar urządzenia z metryczną nicią mocującą, łatwy w montażu
• Zakres pomiarowy do 20 m
• Kąt wiązki mniejszy niż 3°
• Obudowa z PTFE odporna na korozję

1. Kontrola rozpakowywania urządzenia
   • Po otrzymaniu produktu należy sprawdzić, czy opakowanie jest nienaruszone, wyjąć urządzenie z opakowania i sprawdzić, czy wszystkie akcesoria są kompletne.
   • Należy uważnie przeczytać instrukcję obsługi produktu.
   • Sprawdź, czy urządzenie nie jest uszkodzone.

   Jeśli znajdziesz jakieś problemy, skontaktuj się z nami natychmiast.

2. Inspekcja środowiska instalacji
   • Sprawdź, czy w kącie wiązki bezpośrednio pod urządzeniem nie występują przedmioty zakłócające.
   • Jak pokazano na rysunku, po zainstalowaniu fale elektromagnetyczne emitowane przez urządzenie powinny być prostopadłe do powierzchni mierzonej.

3. Sposób instalacji

   Jak pokazano na rysunku poniżej, mocować produkt na uchwyt.



• Pozycja montażu czujnika powinna być jak najbardziej stabilna w celu uniknięcia drgań, a środowisko pod czujnikiem powinno być jak najbardziej otwarte.
• Minimalna odległość między czujnikiem a mierzoną powierzchnią płynu powinna być większa niż 30 cm.
• Odległość między czujnikiem a krawędzią zbiornika, basenu lub brzegu rzeki powinna być większa niż 0,5 m.
• W celu uniknięcia zmniejszonej dokładności pomiarów lub nieprawidłowych pomiarów spowodowanych falami na powierzchni wody należy wybrać miejsce, w którym zmienność powierzchni wody jest niewielka.
