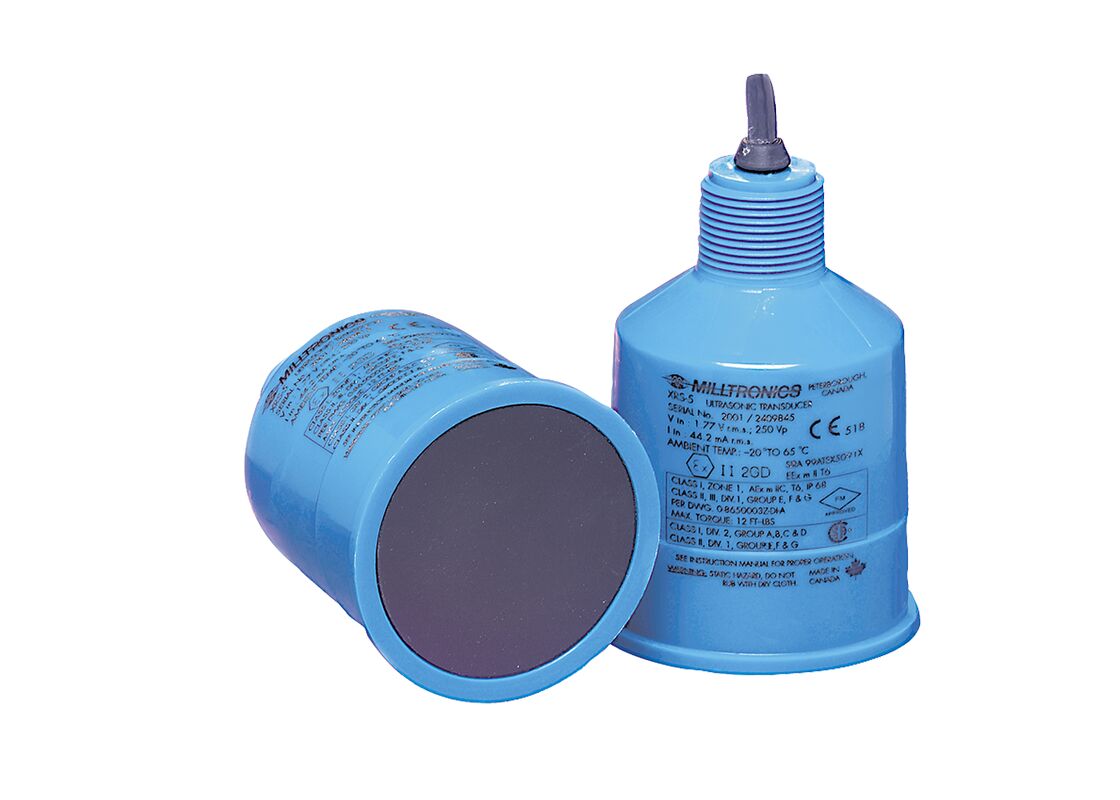

Przetwornik ultradźwiękowy EchoMax XRS-5
Przetwornik ultradźwiękowy EchoMax XRS-5 zapewnia niezawodne, ciągłe monitorowanie poziomu cieczy i zawiesin w wąskich stacjach podnoszenia/studzienkach, korytach pomiarowych, przelewach i złożach filtracyjnych, wykorzystując kąt wiązki zaledwie 10° i gumową powierzchnię CSM.
Modele produktów
| Numer części |
Opis |
| 7ML1105-.....-.. |
PRZETWORNIK ECHOMAX XRS-5C |
| 7ML1106-.....-.. |
PRZETWORNIK ECHOMAX XRS-5 |
Akcesoria i komponenty
| Numer części |
Opis |
| 7ML1830-1AQ | EASY AIMER II, ALUMINIOWY, 3/4 CALA NPT Z ZŁĄCZKĄ 3/4 - 1 CALA PVC |
| 7ML1830-1BL | UCHWYT KANAŁOWY, MONTAŻ ŚCIENNY, FMS-210 |
| 7ML1830-1BM | PRZEDŁUŻONY UCHWYT KANAŁOWY, MONTAŻ ŚCIENNY FMS-220 |
| 7ML1830-1BN | UCHWYT KANAŁOWY, MONTAŻ PODŁOGOWY FMS-310 |
| 7ML1830-1BP | PRZEDŁUŻONY UCHWYT KANAŁOWY, MONTAŻ PODŁOGOWY, FMS-320 |
| 7ML1830-1BQ | UCHWYT KANAŁOWY MOSTOWY, MONTAŻ PODŁOGOWY, FMS-350 |
| 7ML1830-1AU | EASY AIMER II, 304, KOŁNIERZ Z GWINTEM NPT, Z ZŁĄCZKĄ, 1 CAL |
| 7ML1830-1AX | Kołnierz Easy Aimer II, aluminiowy z adapterem M20, złączka aluminiowa 1" i 1-1/2" BSP |
| 7ML1830-1BH | OSŁONA, ZANURZENIOWA, ZESTAW, dla czujników XPS10/XRS-5 |
| 7ML1830-1BK | UNIWERSALNY UCHWYT DO SKRZYNI, FMS-200 |
| 7ML1830-1DN | NAKRĘTKA ZABEZPIECZAJĄCA, 1"BSP, KOŁNIERZOWA, PLASTIKOWA |
| 7ML1830-1DR | Nakrętka zabezpieczająca, 1" BSP, zwykła |
| 7ML1830-1DS | NAKRĘTKA ZABEZPIECZAJĄCA, 1"NPT, PLASTIKOWA |
| 7ML1830-1EA | ADAPTER 1" BSP - 20MM |
| 7ML1830-1EF | ADAPTER 1"NPT/M20 |
| 7ML1830-1GN | Zestaw adapterów Easy Aimer, 304, M20 do 1"NPT, 1"NPT do 1"BSP, 1"NPT do 1.5"BSP |
| 7ML1930-1BJ | TABLICZKA, stal nierdzewna, z otworem, 12 X 45MM, jedna linia tekstu |
| 7ML1930-1FX | ZESTAW, IZOLACJA, 1" NPT, XDUCERS |
Kluczowe korzyści
- Wąski kąt wiązki wynoszący zaledwie 10°
- Odporna chemicznie obudowa z kopolimeru PVDF i gumowa powierzchnia CSM
- Zakres pomiarowy: 8 m (26 stóp) do pomiaru cieczy i zawiesin
- Pełne zanurzenie: stopień ochrony IP68
- Łatwa instalacja z połączeniem 1" NPT lub R 1" BSPT
Zastosowania
XRS-5 jest bezkontaktowy z zakresem pomiarowym od 0,3 do 8 m (1 do 26 stóp). Zaawansowane przetwarzanie echa zapewnia niezawodne dane nawet w warunkach z przeszkodami, turbulencjami i pianą.
Hermetycznie uszczelniona gumowa powierzchnia CSM i obudowa z kopolimeru PVDF są zaprojektowane z myślą o maksymalnej odporności na metan, słoną wodę, substancje żrące i agresywne chemikalia powszechne w instalacjach ściekowych. Dzięki stopniowi ochrony IP68, ten wytrzymały czujnik jest w pełni zanurzalny w przypadku powodzi. Użyj osłony zanurzeniowej, jeśli pełne zanurzenie jest możliwe w danym zastosowaniu. Osłona zanurzeniowa utrzyma wysoki odczyt podczas warunków zanurzenia.
Tani przetwornik XRS-5 jest kompatybilny z pełną gamą sterowników Siemens, od podstawowego systemu do alarmu wysokiego/niskiego lub prostej kontroli pompy, aż po zaawansowane systemy sterowania z komunikacją, telemetrią i możliwościami integracji SCADA.
Kluczowe zastosowania:
Studzienki, koryta pomiarowe, przelewy, złoża filtracyjne
Specyfikacje techniczne
Tryb pracy
Przetwornik ultradźwiękowy
Zasada pomiaru
Przetwornik ultradźwiękowy
Zakres pomiarowy
0,3 ... 8 m (1 ... 26 stóp), w zależności od zastosowania
Błąd temperatury
Kompensowany przez zintegrowany czujnik temperatury
Ciśnienie w naczyniu
Normalne ciśnienie atmosferyczne
Temperatura otoczenia
-20 ... +65 °C (-4 ... +149 °F)
Temperatura przechowywania
-20 ... +65 °C (-4 ... +149 °F)
Waga (przybliżona waga przesyłki)
1,2 kg (2,6 funta)
Materiał (obudowa)
Obudowa z kopolimeru PVDF i powierzchnia CSM
Materiał (kołnierz)
CPVC (Opcja: powierzchnia PTFE z kołnierzem CPVC)
Połączenie procesowe
1" NPT [(Stożkowy), ANSI/ASME B1.20.1] lub R 1" [(BSPT), EN 10226]
Stopień ochrony
IP65/IP68
Połączenie kablowe
2-żyłowy ekranowany/skręcony, 0,5 mm2 (20 AWG), osłona PVC
Kabel (maks. długość)
365 m (1200 stóp) z kablem koncentrycznym RG 62 A/U lub 2-żyłową skrętką, ekran foliowy, 0,5 mm2 (20 AWG), osłona PVC (tylko dla MultiRanger 100/200)
Opcje i certyfikaty
Wersja kołnierzowa
Kołnierz fabryczny z powierzchnią PTFE dla konfiguracji ASME, EN lub JIS
Osłona zanurzeniowa
Do zastosowań z możliwością zalania
Certyfikaty i aprobaty
CE, UKCA, RCM, KC, EAC Ex CSA Klasa I, Div. 2, Grupy A, B, C, D, Klasa II, Div. 1 Grupy E, F, G FM Klasa I, Strefa 1, AEx m IIC, T6 Klasa II, III, Div. 1, Grupy E, F, G T6 ATEX II 2GD / UKEX II 2GD / IECEx / INMETRO Ex mb IIC T6 Gb, Ex tb IIIC T85°C Db VLAREM II
RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 20221) 1) Dostępne tylko dla zamówień dostarczanych z Kanady. Deklaracja środowiskowa produktu (EPD) Metrologia Kazachstanu
