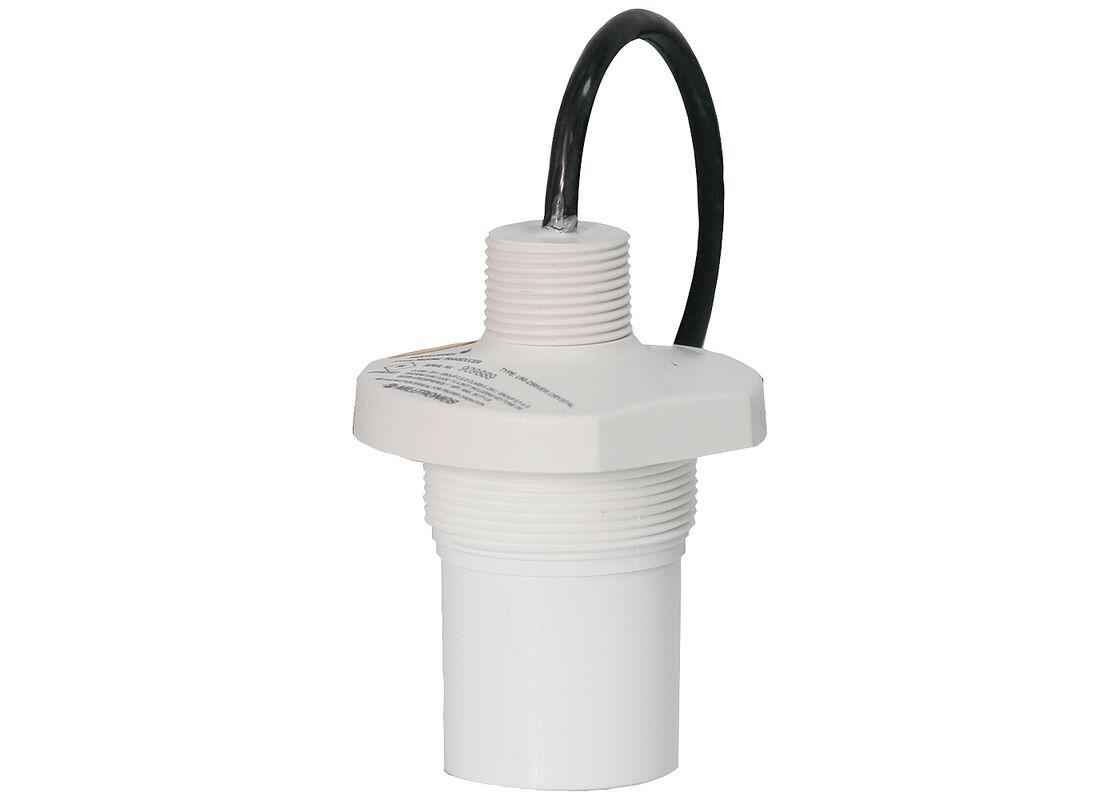

Przetwornik ultradźwiękowy poziomu ST-H
Przetworniki ST-H wykorzystują technologię ultradźwiękową do pomiaru poziomu w zbiornikach chemicznych i cieczowych.
Numery części i akcesoria
| Numer części |
Opis |
| 7ML1830-1AQ |
EASY AIMER II, ALUMINIUM, 3/4 CALA NPT Z ZŁĄCZKĄ PVC 3/4 - 1 CAL |
| 7ML1830-1AU |
EASY AIMER II, 304, KOŁNIERZ Z GWINTEM NPT, Z ZŁĄCZKĄ, 1 CAL |
| 7ML1830-1AX |
Kołnierz Easy Aimer II, Aluminium z adapterem M20, 1" i 1-1/2" Złącze aluminiowe BSP |
| 7ML1830-1BK |
UNIWERSALNY UCHWYT DO SKRZYNI, FMS-200 |
| 7ML1830-1BT |
Uniwersalny adapter montażowy, 2 cale NPT |
| 7ML1830-1BU |
Uniwersalny adapter montażowy, 2 cale BSP |
| 7ML1830-1EF |
ADAPTER 1"NPT/M20 |
| 7ML1830-1GN |
Zestaw adapterów Easy Aimer, 304, M20 do 1"NPT, 1"NPT do 1"BSP, 1"NPT do 1.5"BSP |
| 7ML1930-1FX |
ZESTAW, IZOLACJA, 1" NPT, PRZETWORNIKI |
Kluczowe korzyści
- Możliwość montażu na wąskiej rurze pionowej
- Odporność na środowiska korozyjne i trudne
- Zintegrowany czujnik temperatury
Szczegóły zastosowania
Wąska konstrukcja ST-H umożliwia montaż przetwornika na wąskiej rurze pionowej. Po prawidłowym zamontowaniu jest całkowicie chroniony przed procesem i może być nawet używany w trudnych, korozyjnych środowiskach.
Podczas pracy przetwornik ultradźwiękowy emituje impulsy akustyczne w wąskiej wiązce prostopadłej do powierzchni przetwornika. Odbiornik poziomu mierzy czas propagacji między emisją impulsu a odbiorem echa, aby obliczyć odległość od przetwornika do materiału. Zmiany prędkości dźwięku spowodowane zmianami temperatury w dopuszczalnym zakresie są automatycznie kompensowane przez zintegrowany czujnik temperatury.
Kluczowe zastosowania:
Przechowywanie chemikaliów, zbiorniki cieczy
Specyfikacje techniczne
Tryb pracy
Przetwornik ultradźwiękowy
Zasada pomiaru
Przetwornik ultradźwiękowy
Zakres pomiarowy
0,3 ... 10 m (1 ... 33 stóp)
Częstotliwość
44 kHz
Kąt wiązki
12°
Kompensacja temperatury
Kompensowana przez zintegrowany czujnik temperatury
Ciśnienie
Normalne ciśnienie atmosferyczne
Temperatura otoczenia
-20 ... +60 °C (-5 ... +140 °F) (model zatwierdzony przez ATEX i UKEX)
-40 ... +73 °C (-40 ... +163 °F) (model zatwierdzony przez CSA/FM)
Temperatura przechowywania
-20 ... +60 °C (-5 ... +140 °F)
Waga
1,4 kg (3 funty)
Materiał (obudowa)
Podstawa i pokrywa wykonane z ETFE lub PVDF (połączenie z żywicy epoksydowej)
Przyłącze procesowe
2" NPT [(Stożkowy), ASME B1.20.1], R 2" [(BSPT), EN 10226] lub G 2" [(BSPP), EN ISO 228-1]
Stopień ochrony
IP68
Połączenie kablowe
2-żyłowy ekranowany/skręcony, 0,519 mm² (20 AWG), osłona PVC
Kabel (maks. długość)
365 m (1 200 stóp) z kablem koncentrycznym RG 62 A/U
Adapter kołnierzowy
3" Uniwersalny (pasuje do DN 65, PN 10 i 3" ASME)
Certyfikaty i aprobaty
CE, UKCA, RCM, KC, CSA Klasa I, II, III, Div. 1, Grupy A, B, C, D, E, F, G T3 (tylko ETFE); FM Klasa I, II, Div. 1, Grupy C, D, E, F, G T4A; ATEX II 2G Ex mb IIC T5 Gb; UKEX II 2G Ex mb IIC T5 Gb; INMETRO Ex mb IIC T5 Gb VLAREM II RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022 FDA (zwilżony czujnik) Deklaracja środowiskowa produktu (EPD) Metrologia Kazachstanu
