Nazwa handlowa:
SIEMENS
Numer modelu:

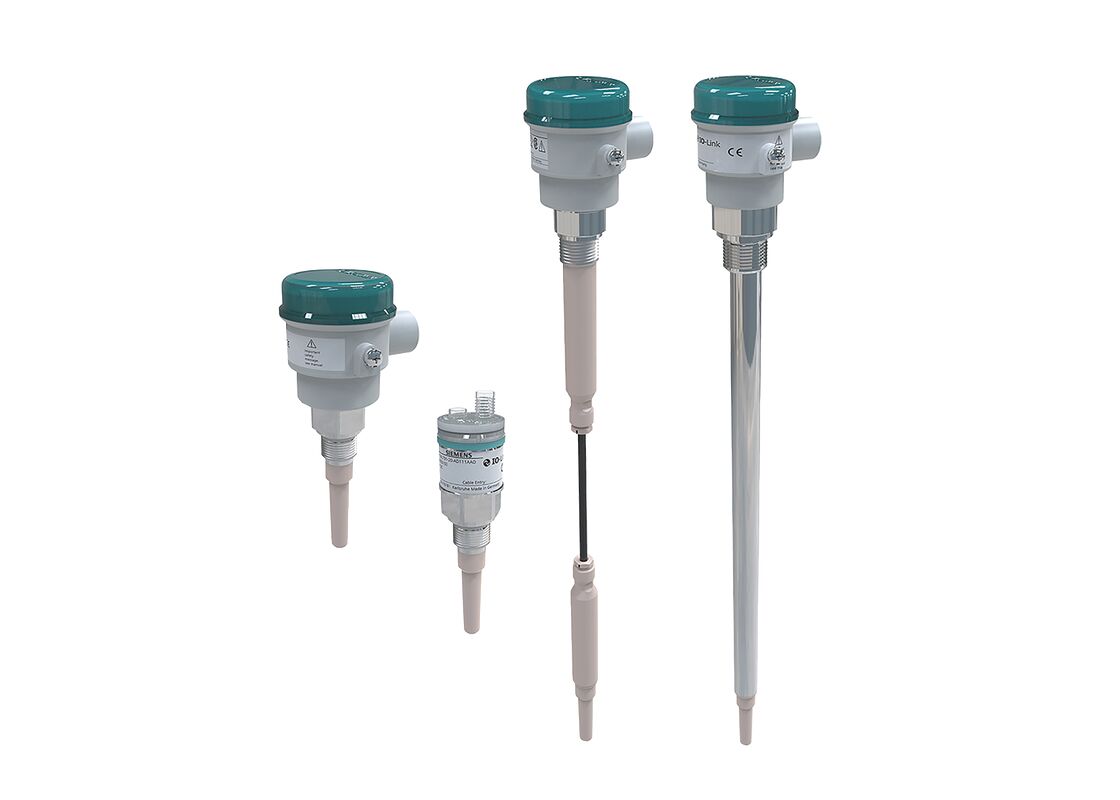

LCS100
| Specyfikacja | Kompaktowe (7ML701 i 7ML700) | Rozszerzone (7ML702 i 7ML703) |
|---|---|---|
| Zasada pomiaru | Wykrycie poziomu pojemnościowego | Wykrycie poziomu pojemnościowego |
| Zmienna zmienna | Zmiana picoFarad (pF) | Zmiana picoFarad (pF) |
| Powtarzalność | 2 mm (0,08 cala) | 2 mm (0,08 cala) |
| Sygnał wyjściowy |
Wyjście alarmowe: 8/16 mA lub 4...20 mA, pętla dwukierunkowa lub IO-Link, PNP, NPN
Wyjście przełącznika: 4-przewodowe przekaźniki (do celów ogólnych) lub tranzystory (niebezpieczne wewnętrznie)
Tryb zabezpieczenia: Min. lub maks.
|
Wyjście alarmowe: 8/16 mA lub 4...20 mA, pętla dwukierunkowa lub IO-Link, PNP, NPN
* IO-Link nie jest dostępny w wersji kablowej Wyjście przełącznika: 4-przewodowe przekaźniki (do celów ogólnych) lub tranzystory (niebezpieczne wewnętrznie)
Tryb zabezpieczenia: Min. lub maks.
|
| Warunki otoczenia |
Miejsce: wewnątrz i na zewnątrz
Temperatura otoczenia: -40...+85°C (-40...+185°F)
Temperatura przechowywania: -40...+80°C (-40...+176°F)
Kategoria instalacji: I
Stopień zanieczyszczenia: 4
|
Miejsce: wewnątrz i na zewnątrz
Temperatura otoczenia: -40...+85°C (-40...+185°F)
Temperatura przechowywania: -40...+80°C (-40...+176°F)
Kategoria instalacji: I
Stopień zanieczyszczenia: 4
|
| Średnie warunki |
Względna stała dielektryczna εr: min. 1.5
Temperatura procesu: -40...+125°C (-40...+257°F)
Ciśnienie (naczynie): -1...25 barów (363 psi) - Nierdzewna
-1...10 barów (146 psi) - PPS |
Względna stała dielektryczna εr: min. 1.5
Temperatura procesu: -40...+125°C (-40...+257°F)
Ciśnienie (naczynie): -1...25 barów (363 psi) - przedłużenia prętów
-1...10 bar (146 psi) - przedłużenia kabli |
| Stopień ochrony |
Obudowa Ø65 mm: typ 4X/IP68
Obudowa Ø35 mm: typ 4X/IP68
Wjazd kablowy: 1⁄2" NPT lub M20 x 1.5
|
Obudowa Ø65 mm: typ 4X/IP68
Wjazd kablowy: 1⁄2" NPT lub M20 x 1.5
|
| Długość czujnika (nazwa) | 92 mm (3,6 cala) | 300- Nie.4,000 mm (11.8...157 cali) - wersja pręgowa 400- Nie.20,000 mm (15.7...787 cali) - wersja kablowa |
| Materiał łączący proces | Połączenie: 316L ze stali nierdzewnej lub PPS; uszczelnienie procesu: FKM (opcjonalnie FFKM); czujnik: PEEK lub PPS lub PVDF | Połączenie: 316L ze stali nierdzewnej lub PPS; uszczelniacz procesu: FKM (opcjonalnie FFKM); czujnik: PPS lub PVDF; przedłużenie: Rurociąg 316L Kabel: FEP w okładce |
| Połączenie (obudowa 65 mm) | Blok końcowy lub M12 x 1 zgodnie z IEC 61076-2-101 | Blok końcowy lub M12 x 1 zgodnie z IEC 61076-2-101 |
| Połączenie procesu | Węzeł: G 1⁄2", G 3⁄4", G 1", NPT 3⁄4"; Trójprzęgło DN25 (1"), DN40 (11⁄2"), DN50 (2"); DIN 32676 Typ A i Typ C; Flanca DN 25, 40, 50; ASME 1", 11⁄2", 2" | Węzeł: G 3⁄4", G 1", NPT 3⁄4"; Flanca DN 25, 40, 50; ASME 1", 11⁄2", 2"; Adaptory do G 11⁄2", NPT 11⁄4", NPT 11⁄2" |
| Zasilanie |
Standardowy:
• 4-przewodowe z relą: 9...33 V DC
• 2 przewody z pętlą 8/16 lub 4...20 mA: 9...33 V DC
• IO-Link/PNP/NPN: 10...30 V prądu stałego
Bezpieczne:
• 2 przewody z pętlą 8/16 lub 4...20 mA: 10.8...30 V prądu stałego
|
Standardowy:
• 4-przewodowe z relą: 9...33 V DC
• 2 przewody z pętlą 8/16 lub 4...20 mA: 9...33 V DC
• IO-Link/PNP/NPN: 10...30 V prądu stałego
Bezpieczne:
• 2 przewody z pętlą 8/16 lub 4...20 mA: 10.8...30 V prądu stałego
|
| Certyfikaty i zatwierdzenia |
Ogólne przeznaczenie: CE, UKCA, FM, CSA
ATEX II 1G, 1/2G Ex ia IIC
ATEX II 1D, 1/2D Ex ia IIIC
IEC Ex ia IIC, IEC Ex ia IIIC
FM/CSA IS Klasa I, II, III, Dywizja 1, Grupy A...G
Ochrona przed przepełnieniem: WHG (Niemcy) VLAREM
|
Ogólne przeznaczenie: CE, UKCA, FM, CSA
ATEX II 1G, 1/2G Ex ia IIC
ATEX II 1D, 1/2D Ex ia IIIC
IEC Ex ia IIC, IEC Ex ia IIIC
FM/CSA IS Klasa I, II, III, Dywizja 1, Grupy A...G
Ochrona przed przepełnieniem: WHG (Niemcy) VLAREM
|
