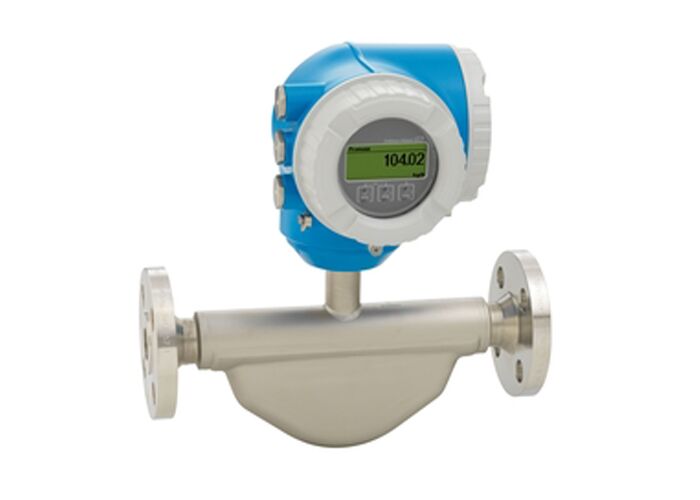

Proline Promass E 300 Coriolis Flowmeter
Dokładne pomiary płynów i gazów dla szerokiego zakresu standardowych zastosowań z zminimalizowanymi całkowitymi kosztami posiadania i kompaktowym, łatwo dostępnym nadajnikiem.
Główne specyfikacje
| Maksymalny błąd pomiaru |
Przepływ masy (płyn): ±0,15% (standardowy), ±0,10% (opcjonalny)
Przepływ objętościowy (płyn): ±0,15%
Przepływ masowy (gaz): ±0,50%
Gęstość (płyn): ± 0,05 g/cm3 |
| Zakres pomiarowy |
0 do 180.000 kg/h (0 do 6,615 lb/min) |
| Średnia temperatura |
-40 do +150 °C (-40 do +302 °F) |
| Maksymalne ciśnienie procesu |
PN 100, klasa 600, 63K |
| Zakres średnicy nominalnej |
DN 8 do 80 (3⁄8 do 3") |
Obszar zastosowania
Wytrzymały Promass E cieszy się wieloletnią reputacją jako niezawodne rozwiązanie do dokładnego pomiaru płynów i gazów w standardowych zastosowaniach w różnych gałęziach przemysłu.Kompaktowa konstrukcja nadajnika z dużą elastycznością w obsłudze i integracji z systemem.
Główne korzyści
- Kosztowo efektywne urządzenie wielofunkcyjne alternatywne dla konwencjonalnych przepływometrów objętościowych
- Mniej punktów pomiarowych w procesie z pomiarem wielozmiennego (pływ, gęstość, temperatura)
- Instalacja oszczędzająca przestrzeń bez wymogów przebiegu wlewu/wylewu
- Pełny dostęp do informacji o procesach i diagnostyce z licznymi I/O i Ethernet
- Zmniejszona złożoność z swobodnie konfigurowalną funkcjonalnością I/O
- Zintegrowana weryfikacja za pomocą technologii bicia serca
Charakterystyka techniczna
Charakterystyka czujnika
- Kompaktowa konstrukcja czujników dwu rurkowych
- Średnia temperatura do +150 °C (+302 °F)
- Ciśnienie procesowe do 100 barów (1450 psi)
- Zasada pomiaru działa niezależnie od właściwości płynu
Charakterystyka nadajnika
- Kompaktowe obudowy z dwoma przedziałami z maksymalnie trzema I/O
- Wyświetlony wyświetlacz z kontrolą dotykową i dostępem do sieci WLAN
- Możliwość zdalnego wyświetlania
- Wolnie konfigurowalna funkcjonalność I/O
Zmienniki mierzone
Przepływ masowy, gęstość, temperatura, przepływ objętościowy, skorygowany przepływ objętościowy, gęstość odniesienia, stężenie
Materiały
| Materiały zwilżone |
Rurka pomiarowa: 1,4539 (904L)
Połączenie: 1.4404 (316/316L) |
| Obudowa czujnika |
1.4301 (304), odporny na korozję |
| Obudowa nadajnika |
AlSi10Mg, powlekany; stal nierdzewna do higienicznego projektowania |
Specyfikacje środowiskowe
| Temperatura otoczenia |
Standard: -40 do +60 °C (-40 do +140 °F)
Opcja: -50 do +60 °C (-58 do +140 °F) |
| Stopień ochrony |
Standard: IP66/67, obudowa typu 4X
Dostępny IP69 |
Komunikacja i W/W
Wyniki
3 wyjścia, w tym 4-20 mA HART, WirelessHART, wyjście impulsowe/częstotliwości/przełącznika, wyjście przekaźnika
Wpływy
wejście stanu, wejście 4-20 mA
Komunikacja cyfrowa
HART, PROFIBUS DP/PA, FOUNDATION Fieldbus, Modbus RS485, MODBUS TCP przez Ethernet-APL, PROFINET, PROFINET przez Ethernet-APL, Ethernet/IP, OPC-UA
Zasilanie
Prąd stały 24 V, prąd przemienny od 100 do 230 V, prąd przemienny od 100 do 230 V / prąd stały 24 V (obszar niegroźny)
Zatwierdzenia i certyfikacje
ATEX
IECEx
cCSAus
NEPSI
INMETRO
EAC
UK Ex
KC
CE
3-A
EHEDG
cGMP
PED
CRN
Bezpieczeństwo funkcjonalne IEC 61508
