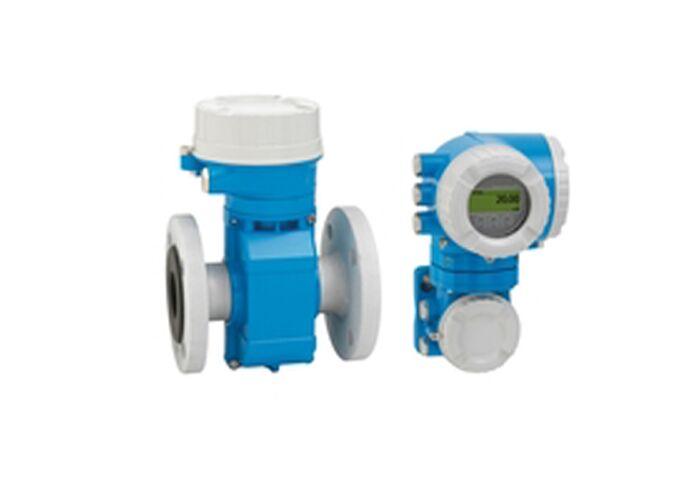

Proline Promag W 500 Przepływozmiar elektromagnetyczny
Specjalista ds. wymagających zastosowań wodnych i ściekowych jako wersja zdalna z maksymalnie 4 wprowadzeniami/wyłączeniami.Do pomiaru wody przemysłowej lub komunalnej i ścieków.
Główne specyfikacje
| Zasada pomiaru |
Elektro-magnetyczne |
| Zakres średnicy nominalnej |
DN 25 do 3000 (1" do 120") |
| Zakres pomiarowy |
0.5 m3/h do 263.000 m3/h (2,5 gal/min do 1.665 Mgal/d) |
| Maksymalny błąd pomiaru |
Przepływ objętościowy (standardowy): ±0,5% o.r. ± 1 mm/s (0,04 cala/s)
Przepływ objętościowy (opcjonalny): ±0,2% o.r. ± 2 mm/s (0,08 cala/s), Flat Spec |
| Max. Ciśnienie procesowe |
PN 40, klasa 300, 20K |
| Zmienniki mierzone |
Przepływ objętościowy, przewodność, przepływ masowy |
Zakres temperatury
| Średnia temperatura |
Włókno z twardej gumy: od 0 do +80°C (+32 do +176°F)
Powierzchnia poliuretanowa: -20 do +50°C (-4 do +122°F)
PTFE liner: -20 do +90°C (-4 do +194°F) |
| Temperatura otoczenia |
Flanca ze stali węglowej: -10 do +60°C (+14 do +140°F)
Flanca ze stali nierdzewnej: -40 do +60°C (-40 do +140°F) |
Kluczowe cechy i korzyści
Charakterystyka czujnika
- Inżynieria elastyczna ze stałymi lub łącznymi połączeniami procesowymi
- EN ISO 12944 Ochrona przed korozją dla instalacji podziemnych lub podwodnych
- Zgodne z wymogami specyficznymi dla danej branży w celu zwiększenia dostępności instalacji
- Międzynarodowe zatwierdzenia wody pitnej
- Stopień ochrony IP68 (obudowa typu 6P)
Charakterystyka nadajnika
- Pełny dostęp do informacji o procesie i diagnostyce z licznymi I/O
- Wolnie konfigurowalna funkcjonalność I/O zmniejsza złożoność
- Zintegrowana weryfikacja za pomocą technologii bicia serca
- Wersja zdalna z maksymalnie 4 wprowadzeniami/wyjściami
- Wyświetlony wyświetlacz z kontrolą dotykową i dostępem do sieci WLAN
- Standardowy kabel między czujnikiem a nadajnikiem
Korzyści operacyjne
- Niezawodne pomiary o stałej dokładności przy przebiegu wlewu 0 x DN i bez utraty ciśnienia
- Zasada pomiaru dwukierunkowego niezależna od ciśnienia, gęstości, temperatury i lepkości
- Zaprojektowane do obszarów niebezpiecznych i trudnych warunków
Specyfikacje techniczne
Materiały zwilżone
Materiały obudowy: Kauczuk twardy, poliuretany, PTFE
Elektrody: 1,4435 (316L); Stop C22, 2,4602 (UNS N06022); Tantal
Materiały mieszkaniowe
Obudowa czujnika: AlSi10Mg (położona), stal węglowa (lak ochronny)
Obudowa nadajnika: AlSi10Mg (pokryty), 1.4409 (CF3M), polikarbonat
Wpływy i wyjścia
4 wyjścia: 4-20 mA HART, 4-20 mA, puls/częstotliwość/przełącznik, podwójny puls, przekaźnik
Wprowadzenie: Wprowadzenie stanu, 4-20 mA
Komunikacja cyfrowa
HART, PROFIBUS DP/PA, FOUNDATION Fieldbus, Modbus RS485/TCP, PROFINET, Ethernet/IP, OPC-UA
Zasilanie
Prąd stały 24 V, prąd przemienny 100-230 V, prąd przemienny 100-230 V / prąd stały 24 V (obszar niegroźny)
Zatwierdzenia i certyfikacje
ATEX
IECEx
cCSAus
INMETRO
NEPSI
EAC
CE
C-Tick
Bezpieczeństwo funkcjonalne IEC 61508
ISO/IEC 17025
LR
DNV
ABS
BV
CRN
ACS.
KTW-BWGL
NSF 61
WRAS BS 6920
