Nazwa handlowa:
ABB
Numer modelu:
FEF121 i FEF181
FEV121200V1S0S2B1A1A1A2A1A1
FEF121200V1S0S2B1A1A1A2A1A1
Mistrz Wodyto najnowsza generacja przepływomierzy elektromagnetycznych firmy ABB, zaprojektowana specjalnie dla:branża wodno-ściekowa.
Zapewnia niezrównaną dokładność, stabilność i niezawodność, co czyni godoskonałe rozwiązanie do pomiaru przepływuw stacjach uzdatniania wody, sieciach dystrybucyjnych i kanalizacji.
Z jegoprzetwornik samokalibrujący,Konstrukcja czujnika umożliwiająca zakopanie i zanurzenie, Izaawansowana diagnostykaWaterMaster wyznacza standardy w zakresie nowoczesnej technologii pomiaru przepływu — zapewniającdługoterminową wydajność przy minimalnej konserwacji.
Dane techniczne
| Kategoria | Przedmiot | Specyfikacja |
| Specyfikacja funkcjonalna – czujnik | Ograniczenia ciśnienia | Zgodnie z oceną kołnierza |
| Ograniczenia temperaturowe | Temperatura otoczenia: Przetwornik zdalny –20 do 70°C (–4 do 158°F); Wbudowany przetwornik −20 do 60°C (−4 do 140°F) | |
| Temperatura procesu: od -6 do 70°C (21 do 158°F) | ||
| Ochrona środowiska | Stopień ochrony: IP68 (NEMA 6) do głębokości 10 m (33 stóp), w pełni zalana skrzynka zaciskowa | |
| Przewodność | > 5 µS/cm | |
| Montaż nadajnika | Zintegrowane lub zdalne | |
| Połączenia elektryczne | Dławiki 20 mm, ½ NPT, dławiki pancerne 20 mm | |
| Kabel czujnika | Kabel ABB WaterMaster, standardowy lub zbrojony; Maksymalna długość 200 m (660 stóp) | |
| Specyfikacja fizyczna – Części zwilżane | Materiał podszewki | Polipropylen (DN40–200), Blasomer (DN250–2200); na liście WRAS; Zatwierdzone przez ACS i NSF61 (rozmiary DN40–200 w oczekiwaniu na) |
| Materiał elektrody | Stal nierdzewna 316, Hastelloy C, Tytan (inne materiały dostępne na zamówienie) | |
| Pierścienie uziemiające | Nie jest wymagane | |
| Płyty ochronne | Nie jest wymagane | |
| Warunki instalacji | W górę ≥ 5D; Dalej ≥ 2D | |
| Strata ciśnienia | < 0,25 bara przy Q3 (DN40–200); Nieistotne w trzecim kwartale (DN250–2200) | |
| Części niezwilżone | Materiał kołnierza | Stal węglowa |
| Materiał obudowy | Stal węglowa (DN40–200 i DN700–2200); Tworzywo sztuczne (DN15–600) | |
| Materiał skrzynki zaciskowej | Stal nierdzewna lub aluminium | |
| Materiał dławika kablowego | Plastik lub mosiądz | |
| Specyfikacja funkcjonalna – Nadajnik | Zasilanie | Zasilanie sieciowe 85–265 V AC przy < 7 VA; Niskie napięcie 24 V AC ± 10 % / – 30 % @ < 7 VA; DC 24 V ± 30% @ < 0,4 A |
| Wyjścia impulsowe/częstotliwościowe | Jeden dedykowany, jeden konfigurowalny; maksymalna częstotliwość wyjściowa 5,250 Hz; Wartość znamionowa 30 V @ 220 mA otwarty kolektor; Izolowane galwanicznie | |
| Wyjścia alarmowe/logiczne | Jeden dedykowany, jeden konfigurowalny; Wartość znamionowa 30 V @ 220 mA otwarty kolektor; Izolowane galwanicznie | |
| Wyjście prądowe | 4–20 mA lub 4–12/20 mA; Maksymalna rezystancja pętli 750 Ω; Izolowany galwanicznie; Protokół HART v5.7 | |
| Poziomy sygnału | NAMUR NE 43 (3,8–20,5 mA); Alarm niski 3,6 mA; Wysoki alarm 21,8 mA | |
| Dodatkowa dokładność | ±0,1% odczytu | |
| Współczynnik temperaturowy | Typowo < 20 ppm/°C | |
| Połączenia elektryczne | Dławiki 20 mm, ½ NPT, dławiki pancerne 20 mm | |
| Ograniczenia temperaturowe | Otoczenia od -20 do 60 °C (od -4 do 140 °F); Współczynnik < 10 ppm/°C przy Vel ≥ 0,5 m/s | |
| Ochrona środowiska | Wilgotność 0–100%; Stopień ochrony IP67 (NEMA 4X) do głębokości 1 m | |
| Zabezpieczenie odporne na manipulacje | Wewnętrzny wyłącznik + zewnętrzna plomba zabezpieczająca zapobiegają nieupoważnionemu dostępowi | |
| Języki | Angielski, francuski, niemiecki, włoski, hiszpański | |
| Port serwisowy podczerwieni | Adapter USB (akcesoria); Kompatybilny z USB 1.1 i 2.0; Oprogramowanie sterownika tylko dla komputera PC; Kompatybilny z Windows 2000/XP/Vista |
Aplikacje
Informacje o zamawianiu

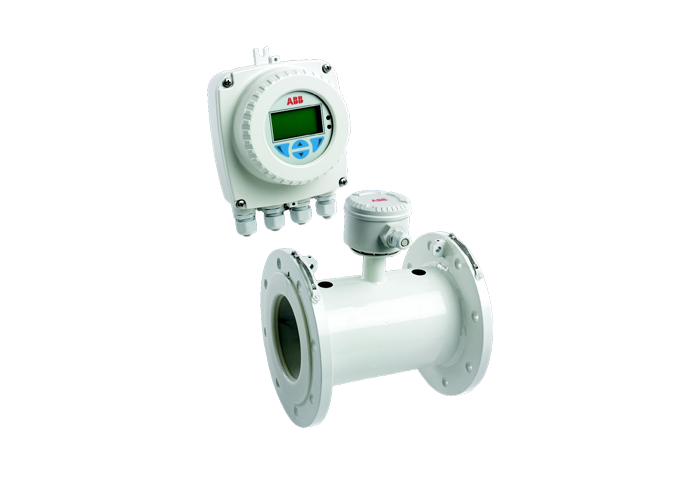

Przepływomierz elektromagnetyczny WaterMaster FEF121 i FEF181
| Wariant cyfra numer | 1....6 | 7..9 | 10 | 11 | 12 | 13 | 14.15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 |
| Układ przepływomierza pełnoprzelotowy, uchwyt zdalny |
FEF121 | ||||||||||||||||||
| Pełny przelot, do użytku z WaterMaster nadajnik/pilot |
FEF181 | ||||||||||||||||||
| Średnica otworu DN 250 (10 cali) DN 300 (12 cali) DN 350 (14 cali) DN 400 (16 cali) DN 450 (18 cali) DN 500 (20 cali) DN 600 (24 cale) DN 700 (28 cali) DN 760 (30 cali) DN 800 (32 cale) DN 900 (36 cali) DN 1000 (40 cali) DN1050 (42 cale) DN 1100 (44 cale) DN 1200 (48 cali) DN 1400 (54 cale) DN 1500 (60 cali) DN 1600 (66 cali) DN 1800 (72 cale) DN 2000 (80 cali) DN 2200 (84 cale) Inni |
250 300 350 400 450 500 600 700 760 800 900 001 051 101 201 401 501 601 801 002 202 999 |
||||||||||||||||||
| Projekt elektrody Elastomer Elastomer z aprobatą ACS Inni |
K L Z |
||||||||||||||||||
| Projekt elektrody Standard Inne – tylko FEF181 |
1 9 |
||||||||||||||||||
| Materiał elektrod pomiarowych Stal nierdzewna 316Ti (1.4571) Hastelloy C-276 (tylko FEF121 – DN350 do DN2200) Inni |
S mi Z |
||||||||||||||||||
| Akcesoria uziemiające Standard Jedna płytka uziemiająca Dwie płytki uziemiające Inni |
1 3 4 9 |
||||||||||||||||||
| Typ połączenia procesowego Kołnierze ASME klasa 150 Kołnierze AWWA klasa B Kołnierze AWWA klasa D Kołnierze AS 4087 klasa 16 ISO 7005 PN16 |
A1 C1 C2 E1 S2 |
||||||||||||||||||
| Materiał przyłącza procesowego Kołnierze ze stali węglowej Inni |
B Z |
||||||||||||||||||
| Certyfikaty użytkowania Standard (bez PED) Monitoring materiału ze świadectwem kontroli 3.1 wg. EN 10204 Inni |
1 2 9 |
||||||||||||||||||
| Typ kalibracji Dokładność standardowa 0,4% Zwiększona dokładność 0,2% Świadek kalibracji fabrycznej Transfer rozliczeniowy zimnej/ściekowej wody (kalibracja z udziałem świadków) (tylko FEF181) UKAS/NAMAS (tylko FEF181) Inni |
A B M N U Z |
||||||||||||||||||
| Zakres temperatur Instalacja / Zakres temperatur otoczenia Wersja standardowa / –20 … 60°C (–4 … 140°F) |
1 | ||||||||||||||||||
| Język angielski niemiecki francuski hiszpański włoski |
A D G K N |
||||||||||||||||||
| Bez kabla sygnałowego – tylko FEF181 Kabel o długości 5 m (15 stóp). Kabel o długości 10 m (30 stóp). Kabel o długości 20 m (60 stóp). Kabel o długości 30 m (100 stóp). Kabel o długości 50 m (165 stóp). Kabel o długości 80 m (260 stóp). Kabel o długości 100 m (325 stóp). Kabel o długości 150 m (490 stóp). Długość specjalna > 150 m (> 490 stóp) (i/lub kabel zbrojony – tylko FEF181) |
0 1 2 3 4 5 6 7 8 9 |
||||||||||||||||||
| Certyfikat ochrony przeciwwybuchowej Ogólnego przeznaczenia (konstrukcja inna niż Ex) Inne (tylko FEF181) |
A Z |
||||||||||||||||||
| Przetwornik klasy ochrony / czujnik klasy ochrony IP67 (NEMA 4X) / IP68 (NEMA 6X) – kabel niezamontowany i niezalany IP67 (NEMA 4X) / IP68 (NEMA 6X) – kabel zamontowany i zalany Inne (tylko FEF181) |
2 3 9 |
||||||||||||||||||
| Kanały kablowe * M20x1,5 NPT 1/2 cala M20 SWA opancerzony Inne (tylko FEF181) |
A B D Z |
||||||||||||||||||
| Zasilanie Bez (tylko FEF181) 100...230 V AC, 50 Hz (tylko FEF121) 24 V AC lub 24 V DC, 50 Hz (tylko FEF121) 100 ... 230 V AC, 60 Hz (tylko FEF121) 24 V AC lub 24 V DC, 60 Hz (tylko FEF121) |
0 1 2 3 4 |
||||||||||||||||||
| Typ sygnału wejściowego i wyjściowego HART + 20 mA + impuls + wyjście stykowe (tylko FEF121) Bez (tylko FEF181) |
A Y |
||||||||||||||||||
| Typ konfiguracji/typ diagnostyki Ustawienia fabryczne / standardowa diagnostyka |
1 | ||||||||||||||||||
