Nazwa handlowa:
Yokogawa
Numer modelu:
FU20 i FU24

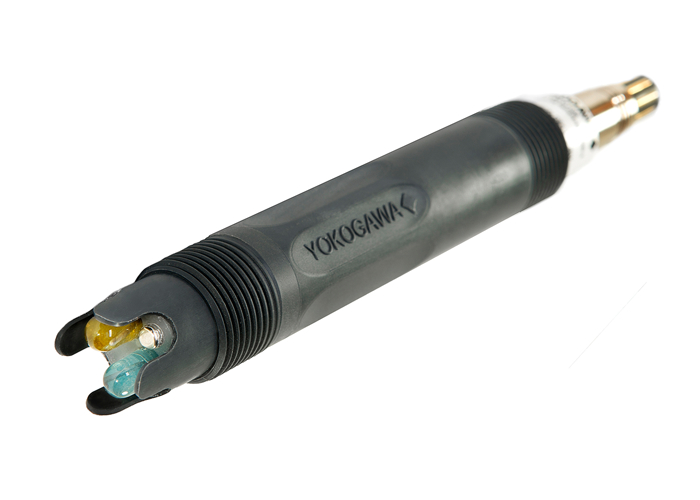

Czujniki „wszystko w jednym” FU20 i FU24 demonstrują filozofię Yokogawy „Prostota jest najlepsza” w technologii czujników. Te wytrzymałe czujniki łączą cztery elementy pomiarowe (pH, odniesienie, temperatura, ORP) w jednym korpusie Ryton lub PVDF (FU20) lub Ryton (FU24), umożliwiając jednoczesne pomiary pH i ORP.
Dzięki numerowanym kablom integralnym lub variopin oraz gwintom NPT ułatwiającym instalację, czujniki te zawierają adaptery Quick Release (FU20) ułatwiające konserwację.
Czujnik kombinowany FU20 ucieleśnia podejście Yokogawy „Po prostu najlepsze” dzięki swojemu niezniszczalnemu korpusowi PPS40GF (Ryton™) lub PVDF o średnicy 26 mm, zawierającemu cztery elementy pomiarowe. Zintegrowany gwint stożkowy 3/4" upraszcza instalację, a duża objętość żelowanego elektrolitu i system podwójnego złącza są odporne na zużycie i zatrucie, co zapewnia dłuższą żywotność.

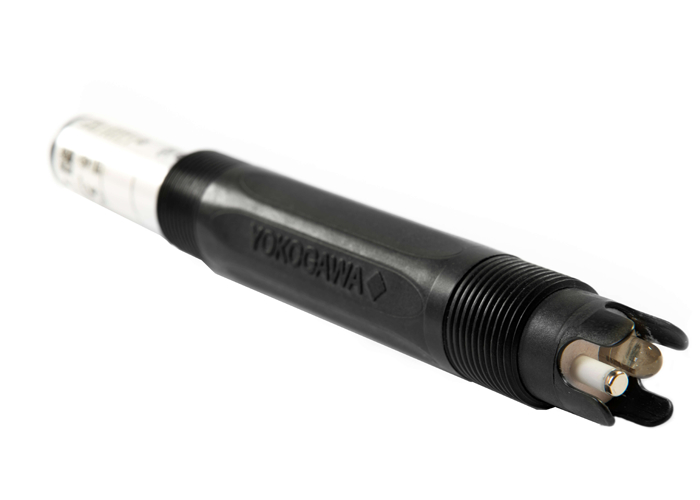

Odporny chemicznie korpus PPS 40GF czujnika FU24 sprawdza się w trudnych zastosowaniach pH ze zmiennymi warunkami ciśnienia/temperatury. Jego opatentowana konstrukcja miechowa zapewnia natychmiastowe wyrównanie ciśnienia, zapobiegając wnikaniu płynu i utrzymując dodatni przepływ jonów dla stabilnych pomiarów pomimo zewnętrznych zmian ciśnienia.
| Elementy pomiarowe | |
|---|---|
| Elektroda szklana pH | Solidna elektroda platynowa |
| Odniesienie srebro/chlorek srebra | Czujnik temperatury Pt1000 |
| Części zwilżone | Materiał |
|---|---|
| Korpus czujnika | PPS GF40 (NPT, FSM) lub PVDF GF20+TZ4 (FTD) |
| Kołek uziemiający | Solidna platyna |
| Czujnik pomiarowy | G-szkło |
| Rurka szklana LE | AR-szkło |
| O-ring | Viton |
| Złącze odniesienia | Porowaty PTFE |
| Punkt izotermiczny | pH 7 / 3,3m KCl |
| System odniesienia | Ag/AgCl z nasyconym KCI |
| Impedancja szkła (kształt kopuły) | 200 MΩ nominalnie |
| Impedancja szkła (płaska powierzchnia) | 750 MΩ nominalnie |
| Rezystancja złącza | < 10 kΩ |
| Wyjście cieczy | podwójne złącze bez przepływu |
| Element temperatury | Pt1000 do IEC 751 |
| Potencjał asymetrii | 8 ± 15 mV |
| Nachylenie | ≥ 96% (wartości teoretycznej) |
| Czas reakcji pH | t90 < 15 s (dla kroku 7 do 4 pH) |
| Czas reakcji temperatury (kształt kopuły) | t90 < 1 min. (dla kroku 10°C) |
| Czas reakcji temperatury (płaska powierzchnia) | t90 < 4 min. (dla kroku 10°C) |
| Czas stabilizacji pH | < 2 min. (dla odchylenia 0,02 pH w ciągu 10 s) |
| pH | 0 do 14 |
| ORP | -1500 do +1500 mV |
| rH | 0 do 100 |
| Temperatura (kształt kopuły) | -10 do +105°C (14 do 221°F) |
| Temperatura (płaska powierzchnia) | +15 do +105°C (59 do 221°F) |
| Ciśnienie | Barg Zobacz wykres 1 Barng 0 do 0,985 (0 do 14,36 psi) (pod ciśnieniem) |
| Przewodność | > 50 μs/cm |
| Elementy pomiarowe | |
|---|---|
| Elektroda szklana pH | Solidna elektroda platynowa |
| Odniesienie srebro/chlorek srebra | Czujnik temperatury Pt1000 |
| Części zwilżone | Materiał |
|---|---|
| Korpus czujnika | PPS 40GF |
| Kołek uziemiający | Solidna platyna |
| Czujnik pomiarowy | G-szkło |
| Rurka szklana LE | AR-szkło |
| O-ring | Viton |
| Złącze odniesienia | Porowaty PTFE |
| System miechowy | Viton |
| Punkt izotermiczny | pH 7 / 3,3M KCl |
| System odniesienia | Ag/AgCl z nasyconym KCI |
| Impedancja szkła (kształt kopuły) | 200 MΩ nominalnie |
| Impedancja szkła (płaska powierzchnia) | 750 MΩ nominalnie |
| Rezystancja złącza | < 15 kΩ |
| Wyjście cieczy | podwójne złącze bez przepływu |
| Element temperatury | Pt1000 do IEC 751 |
| Potencjał asymetrii | 8 ± 15 mV |
| Nachylenie | ≥ 96% (wartości teoretycznej) |
| Czas reakcji pH | t90 < 15 s (dla kroku 7 do 4 pH) |
| Czas reakcji temperatury (kształt kopuły) | t90 < 1 min. (dla kroku 10°C) |
| Czas reakcji temperatury (płaska powierzchnia) | t90 < 4 min. (dla kroku 10°C) |
| Czas stabilizacji pH | < 2 min. (dla odchylenia 0,02 pH w ciągu 10 s) |
| pH | 0 do 14 |
| ORP | -1500 do +1500 mV |
| rH | 0 do 100 |
| Temperatura (kształt kopuły) | -10 do +105°C (14 do 221°F) |
| Temperatura (płaska powierzchnia) | +15 do +105°C (59 do 221°F) |
| Ciśnienie | Barg Zobacz wykres 1 Barng 0 do 0,990 (0 do 14,36 psi) (pod ciśnieniem) |
| Przewodność | > 10 μs/cm |
