Miejsce pochodzenia:
Chiny
Nazwa handlowa:
kacise
Orzecznictwo:
ce
Numer modelu:
KSIMU008C

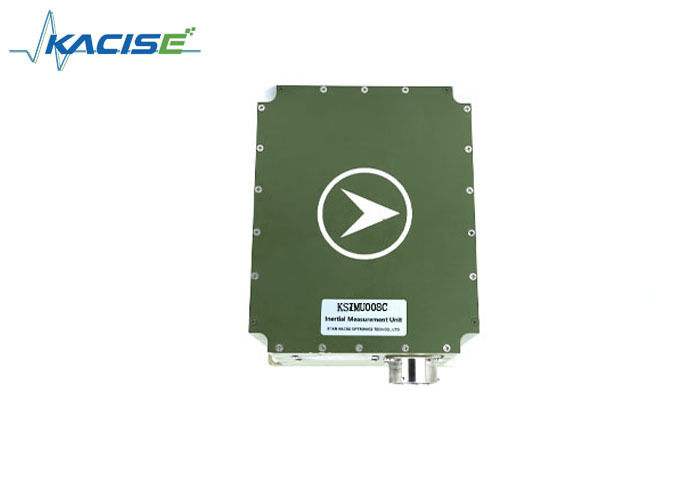

Specyfikacja inercyjnego systemu nawigacji KSIMU008C
Wprowadzenie
Inercyjny system nawigacji serii KSIMU008C to typowy produkt półkowy. Dzięki wysokowydajnym żyroskopom światłowodowym i akcelerometrom, inercyjny system nawigacji serii KSIMU008C może zaspokoić potrzeby autonomicznej nawigacji w złożonych środowiskach i może integrować informacje satelitarne, dopplerowskie, z odometru i inne, aby osiągnąć wysoką precyzję nawigacji zintegrowanej. Produkty z tej serii są szeroko stosowane w obronności, żegludze, lotnictwie, automatyce, mapowaniu i innych dziedzinach.
KSIMU008C to średnio precyzyjny inercyjny system nawigacji z platformą inercyjną, z dokładnością wyrównania kursu lepszą niż 0,1° (1σ) i dokładnością nawigacji czysto inercyjnej lepszą niż 2nm/h (CEP).
Funkcje
Zastosowanie
Statek: Inercja, + satelita, + Doppler
Zastosowanie lądowe: Inercja, + satelita, + odometr
Lotnictwo: Inercja, + satelita, + wysokościomierz, + czujnik gwiazd
Kosmos: Inercja, + satelita, + wysokościomierz, + czujnik gwiazd
Inne: Inercja, + satelita, + wizja, + UWB, + pomiar laserowy
Specyfikacje techniczne
|
SystemPerformance |
||||
|
|
KSIMU008C |
|||
|
Rozpraszanie mocy |
≤20W |
|||
|
wymiar |
110×110×100mm |
|||
|
waga |
1.6kg |
|||
|
Napięcie wejściowe |
18V~36V |
|||
|
Temperatura pracy |
-40℃~+60℃ |
|||
|
środowisko mechaniczne |
uderzenie |
Półsinusoida 20g, 11ms |
||
|
Wibracje |
GJB150.16A-2009 |
|||
|
MTBF |
≥30000h |
|||
|
interfejs zewnętrzny |
RS422; CAN; Port sieciowy; Interfejs odometru |
|||
|
Wydajność systemu |
||||
|
|
KSIMU008C |
|||
|
lokalizacja
|
Czysta inercja |
≤2nm/10min,CEP |
||
|
Kombinacja satelitarna |
≤5m,CEP |
|||
|
Kombinacja DVL |
≤1%D,CEP |
|||
|
kurs |
≤1.0°,1σ |
|||
|
postawa |
≤0.2°,1σ |
|||
|
Czas wyrównania |
5min |
|||
|
Wydajność urządzenia |
||||
|
|
KSIMU008C |
|||
|
żyro |
Stabilność przesunięcia zerowego |
≤0.1°/h,1σ |
||
|
Powtarzalność przesunięcia zerowego |
≤0.1°/h,1σ |
|||
|
Współczynnik skali |
≤100ppm,1σ |
|||
|
Błąd dryfu losowego |
≤0.01°/√h |
|||
|
akcelerometr
|
Powtarzalność przesunięcia zerowego |
≤100ug,1σ |
||
|
Stabilność przesunięcia zerowego |
≤100ug,1σ |
|||
|
Powtarzalność współczynnika skali |
≤100ug,1σ |
|||
|
Stabilność współczynnika skali |
≤100ug,1σ |
|||
