Place of Origin:
CHINA
Nazwa handlowa:
KACISE
Orzecznictwo:
CE
Model Number:
KSGYR311M
| Atrybut | Wartość |
|---|---|
| Napięcie wejściowe | 6-15Vdc |
| Prąd wejściowy | <30 mA |
| Napięcie offsetu | 2.5±0.05V |
| Napięcie wyjściowe | 0.5-4.5V |
| Zakres | ±250°/s |
| Waga | ≤40g |

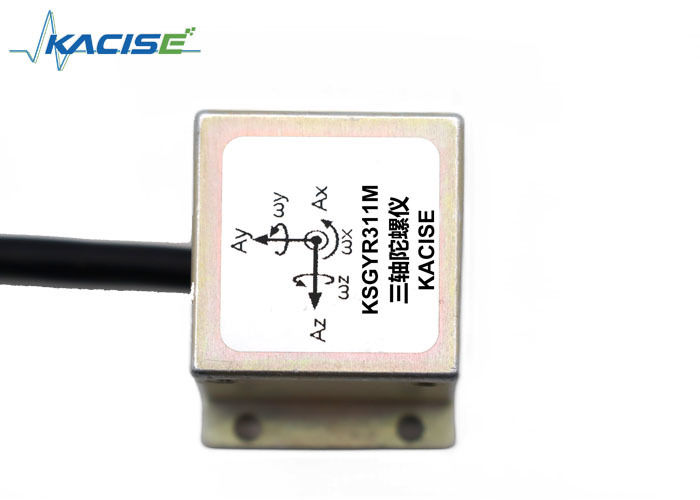

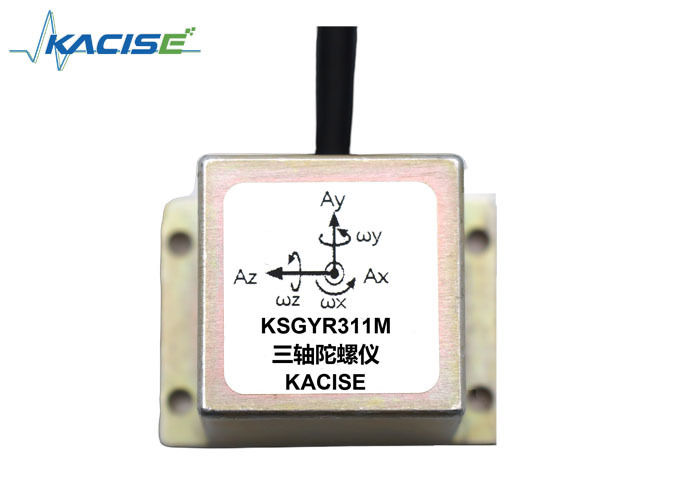

Seria KSGYR311M trójosiowych uniwersalnych żyroskopów prędkości kątowej została opracowana przez firmę Kacise do pomiaru trójosiowych prędkości kątowych. Każda oś wykorzystuje układy technologii MEMS, oferując wysoką wydajność, niski koszt, niezawodność i wytrzymałą obudowę z funkcją samotestowania.
KSGYR311M działa na zasadzie żyroskopu rezonansowego. Dwie polikrzemowe struktury czułe, każda zawierająca wysokiej częstotliwości wibrującą ramę, są napędzane elektrostatycznie do rezonansu. Zewnętrzne końce ramy tworzą strukturę czułą na pojemność, która wykrywa ruch Coriolisa z prędkości kątowych, generując sygnał elektryczny przetwarzany przez stopnie wzmacniania i modulacji w celu wyprowadzenia proporcjonalnego sygnału prędkości kątowej.
| Parametry Zasilania | |
|---|---|
| Napięcie Zasilania | +6~+15V DC |
| Moc @25°C | 0.4W |
| Prąd zasilania | ≤30mA |
| Zakres Wyjściowy | 0.5-4.5(V) |
| Wydajność Produktu | |
| Zakres | ±250°/s |
| Rozmiar | 34mm×25mm×24mm |
| Czas rozruchu | 0.02s |
| Odchylenie | 2.5±0.05V dc |
| Stabilność odchylenia | ≤12°/h |
| Czułość odchylenia na temperaturę | ≤1°/s |
| Współczynnik skali | 8mV/°/s±0.5mV/°/s |
| Nieliniowość współczynnika skali | ≤0.05% |
| Szum | ≤0.02°/s/g |
| Próg | ≤2% |
| Rozdzielczość | ≤0.02°/s/√Hz; ≤0.01°/s |
| Szerokość pasma | ≥80Hz |
| Waga | <40g |
| MTBF | 100000h |
| Specyfikacje Środowiskowe | |
| Temperatura pracy | -45°C～+85°C |
| Temperatura przechowywania | -65°C~+125°C |
| Odporność na wstrząsy | 20000g |
