YOKOGAWA Digital YEWFLO Wirus przepływozmiar z FOUNDATION Fieldbus

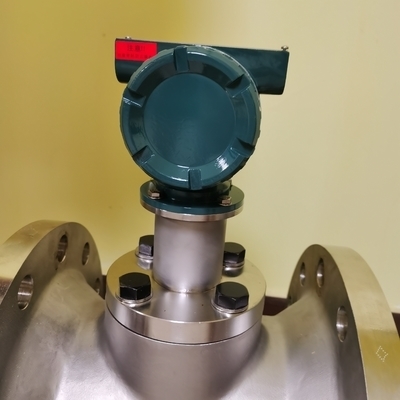

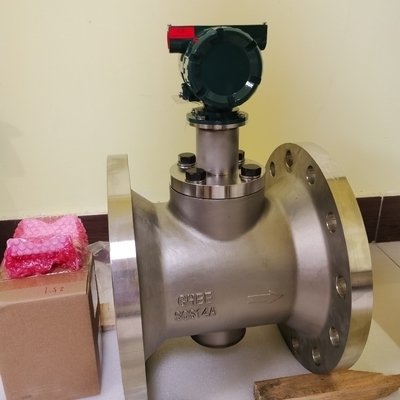

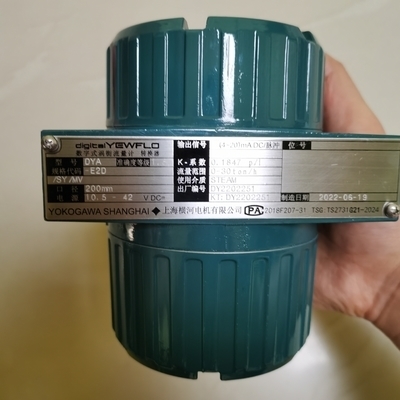

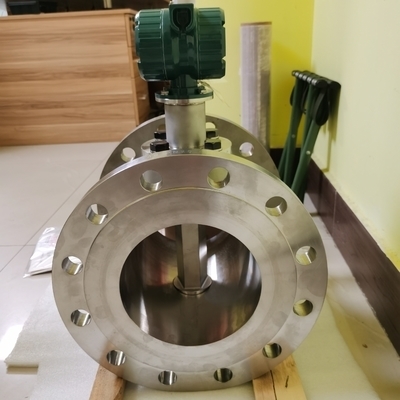

Cyfrowy przepływomierz wirowy YOKOGAWA YEWFLO (Modele: Przepływomierz wirowy DY, Przetwornik przepływu wirowego DYA) z komunikacją FOUNDATION Fieldbus

Przepływomierz wirowy YOKOGAWA digitalYEWFLO, będący częścią rodziny OpreX Field Instruments w kategorii OpreX Measurement, to wysokowydajne rozwiązanie do pomiaru przepływu przeznaczone do cieczy, gazów i pary wodnej. Łącząc sprawdzony w terenie czujnik i zespół korpusu (z ponad 450 000 zainstalowanych na całym świecie) z zaawansowaną technologią cyfrową - w tym zastrzeżonym przez Yokogawę przetwarzaniem sygnału spektralnego (SSP) - ten przepływomierz zapewnia dokładność i stabilność nawet w trudnych warunkach procesowych. Dostępny jako typy detektorów integralnych lub zdalnych (DY) i przetworniki zdalne (DYA), obsługuje protokoły komunikacyjne FOUNDATION Fieldbus, HART 7/5 i BRAIN, umożliwiając bezproblemową integrację z przemysłowymi systemami sterowania. Asortyment obejmuje również typ o zmniejszonym otworze, zoptymalizowany pod kątem niskich natężeń przepływu i uproszczonej instalacji, co czyni go wszechstronnym w zastosowaniach o zróżnicowanych wymaganiach dotyczących przepływu.

Typ o zmniejszonym otworze integruje przepływomierz ze zwężką koncentryczną, oferując unikalne zalety w zastosowaniach o niskim i zmiennym przepływie:

• Uproszczona instalacja: Eliminuje potrzebę stosowania oddzielnych reduktorów, ekspanderów lub krótkich rur dla prostej długości rury, zmniejszając liczbę punktów połączeń nawet o 70% i obniżając ryzyko wycieku.
• Rozszerzony pomiar niskiego przepływu: Zwiększa dolną granicę pomiaru 2-3 razy w porównaniu ze standardowymi typami, umożliwiając dokładne wykrywanie niskiego przepływu bez zmniejszania rozmiaru głównej rury.
• Korzyści kosztowe i bezpieczeństwa: Zmniejsza koszty instalacji, minimalizuje ryzyko wycieku płynu i eliminuje potrzebę zatrzymywania procesów w celu regulacji zakresu przepływu (np. wymiany płytek kryzowych).

Dwie opcje reduktora:

• /R1: Rozmiar otworu detektora zmniejszony o 1 rozmiar od rurociągu kołnierzowego.
• /R2: Rozmiar otworu detektora zmniejszony o 2 rozmiary, idealny do bardzo niskich natężeń przepływu.

Kompatybilność ze specjalnymi wersjami: Może być łączony z typem wieloparametrowym (do pomiaru i korekcji temperatury) lub wersją wysokotemperaturową (temperatura procesu do 450°C), zwiększając wszechstronność.

Temperatura procesu: Typ standardowy: -29 do 250°C; Wersja wysokotemperaturowa: do 450°C.

Ciśnienie procesu: -0,1 MPa do wartości znamionowej kołnierza (zależy od modelu).

Średnice:

• Typ standardowy: Wafer (15-100 mm), Kołnierz (15-400 mm).
• Typ o zmniejszonym otworze: Kołnierz (25-200 mm) z reduktorami /R1 lub /R2.

Dokładność:

• Ciecze: ±0,75% odczytu (zależy od liczby Reynoldsa).
• Gazy/Para: ±1,0% odczytu (zależy od prędkości przepływu).

Sygnały wyjściowe: Wyjście analogowe, wyjście stykowe tranzystora (dostępne jednoczesne wyjście).

• Typ standardowy: Idealny do szerokich zakresów przepływu w kotłach, przetwórstwie chemicznym i systemach użytkowych.
• Typ o zmniejszonym otworze: Odpowiedni do linii zasilania parą, systemów zmiennych sezonowo i procesów o niskim przepływie w przemyśle tekstylnym, spożywczym i produkcji materiałów budowlanych.
• Kombinacja wieloparametrowa: Umożliwia bezpośredni pomiar przepływu masy pary nasyconej, nawet przy niskich natężeniach przepływu.
