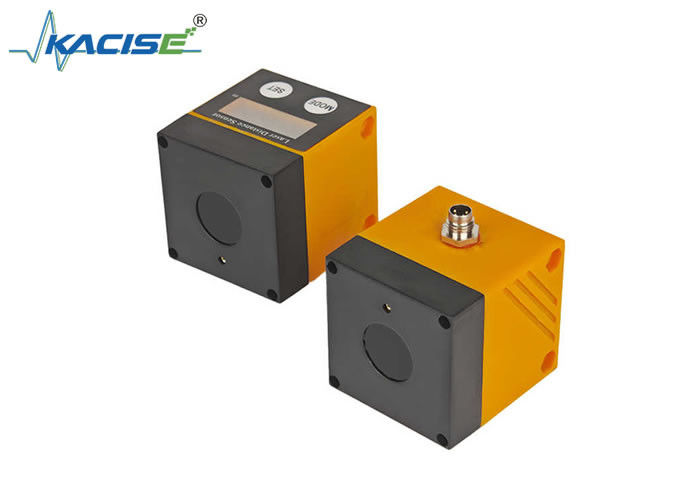

Czujniki zasięgu laserowego serii KLSA Maksymalna odległość pomiarowa 22 m Poziom ochrony obudowy IP65 dla przemysłu i produkcji

Czujniki laserowe serii KLSA do przemysłu i produkcji

Wprowadzenie

Czujniki laserowe serii KLSA to zaawansowane rozwiązania klasy przemysłowej zaprojektowane w celu zaspokojenia potrzeb dokładnych pomiarów w produkcji i zastosowaniach przemysłowych.Wykorzystanie najnowocześniejszej technologii laserowej, czujniki te zapewniają niezawodne pomiary odległości bez kontaktu z wysoką dokładnością i trwałością, zapewniając bezproblemową integrację z zautomatyzowanymi liniami produkcyjnymi, systemami kontroli jakości,i monitorowania sprzętu.

Kluczowe cechy

• Precyzyjne pomiary: mierzy odległości od 0,03 do 22 metrów z ustaloną dokładnością, idealnie nadaje się do monitorowania umieszczania komponentów, luk montażowych lub przepływu materiałów w środowiskach przemysłowych.
• Podwójny sygnał wyjściowy: obsługuje RS485 (protokół MODBUS-RTU) do komunikacji cyfrowej i sygnały analogowe 420mA, umożliwiając kompatybilność z sterownikami PLC, systemami SCADA i innymi urządzeniami sterowania przemysłowego.
• Hysteresa i funkcje okienne:
• Funkcja histerezy stabilizuje stan przełącznika wyjściowego poprzez ustawianie zakresów progów, zapobiegając fluktuacjom sygnału spowodowanym niewielkimi zmianami odległości.
• Funkcja okna monitoruje obiekty w zdefiniowanych przez użytkownika punktach przełącznika bliskiego i dalekiego, wywołując ostrzeżenia lub działania, gdy obiekty wchodzą/wychodzą z określonych stref.
• Stłumienie tła: Filtruje odbicia poza 22 metry, minimalizując zakłócenia ze strony odległych maszyn lub bałaganu.
• Ustawienia konfigurowalne przez użytkownika:

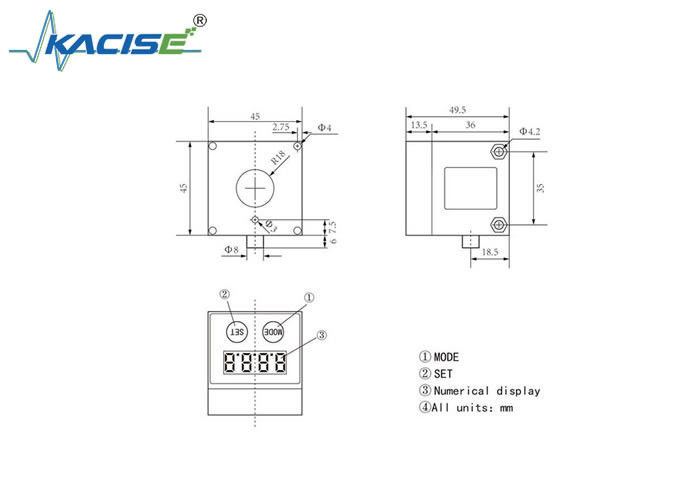

• Intuicyjny 4-cyfrowy wyświetlacz i przyciski sterowania (MODE/SET) do regulacji parametrów na miejscu, takich jak stan lasera, zakresy wyjścia analogowego i współczynniki baudów komunikacji (9600 ∼ 115200 bps).
• Programuje się tryby wyjścia ([Hno/Hnc/Fno/Fnc]) za pośrednictwem ustawień menu, dostosowując je do różnych wymagań kontroli przemysłowej.
• Wzornictwo przemysłowe:
• zasilacz prądu stałego 9 ̊35V z izolacją, zgodny z normą EN 50178 i normami bezpieczeństwa.
• Wytrzymała konstrukcja zapewnia niezawodność w trudnych warunkach, z profesjonalnym wsparciem instalacji i konserwacji.

Wnioski

• Automatyzacja linii produkcyjnej: monitorowanie ustawienia taśmy przenośnej, pozycjonowania części i ruchów ramienia robota w celu dokładnego montażu.
• Kontrola jakości: mierzy wymiary komponentów, odległości między nimi lub grubość materiału w czasie rzeczywistym w celu zapewnienia zgodności ze specyfikacjami.
• Utrzymanie sprzętu: wykrywa zużycie poprzez monitorowanie odchyleń mechanicznych lub przesunięć konstrukcyjnych.
• Przechowywanie i logistyka: Optymalizuje układy magazynowe poprzez pomiar rozstawu półek lub wymiarów ładunku w celu efektywnego wykorzystania przestrzeni.

Specyfikacje techniczne

Dokładność: ustawiona w zakresie 22 m, z regulowanym przesunięciem odległości (rozstrzygnięcie ± 1 mm).

Komunikacja: Wyizolowany RS485 z MODBUS-RTU, adres konfigurowalny (0 ′′ 254).

Bezpieczeństwo: do instalacji wymagany jest wykwalifikowany personel; obsługuje sterowanie włączaniem/wyłączaniem lasera bez wpływu na pomiary.

Seria KLSA łączy precyzję, wszechstronność i wytrzymałość, co czyni ją niezbędnym narzędziem do zwiększania wydajności i niezawodności w procesach przemysłowych i produkcyjnych.
