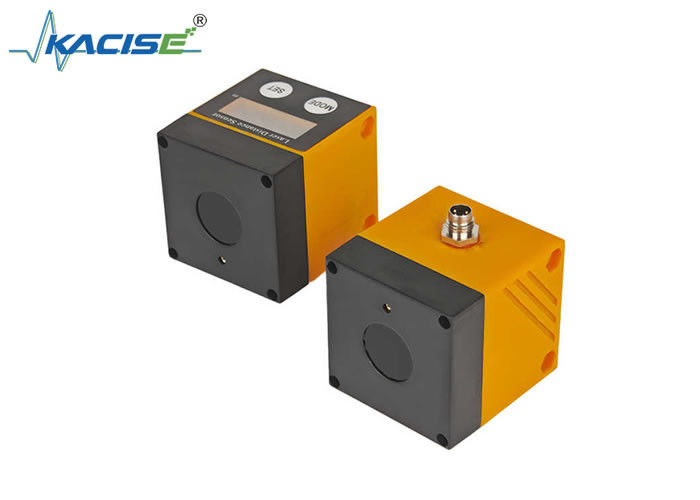

Czujniki laserowe serii KLSA do badania i inżynierii budowlanej

Czujniki laserowe serii KLSA do pomiarów i konstrukcji inżynieryjnych.

Wprowadzenie

Czujniki laserowe serii KLSA są specjalistycznymi narzędziami zaprojektowanymi w celu spełnienia rygorystycznych wymagań pomiarów i konstrukcji inżynieryjnych.te czujniki dostarczają wysokiej precyzji, pomiarów odległości bez kontaktu w celu wspierania zadań takich jak planowanie terenu, wyrównanie konstrukcji i monitorowanie postępów w środowiskach budowlanych.

Kluczowe cechy

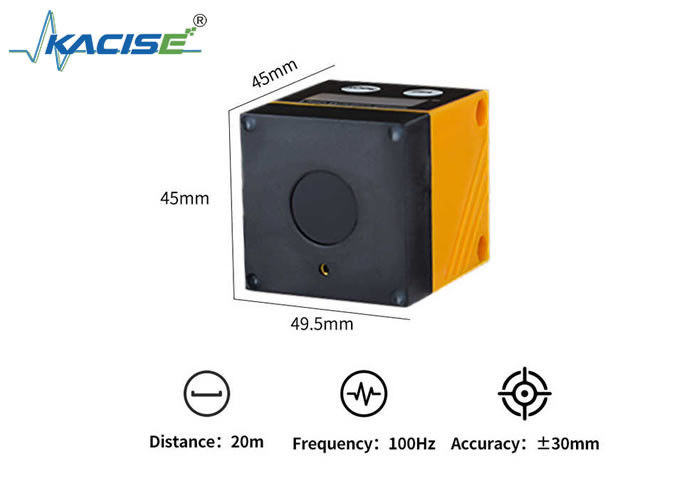

• Precyzyjne pomiary: dokładne pomiary odległości od 0,03 do 22 metrów, z ustalonym zakresem dokładności i rozdzielczością na poziomie milimetrowym (np. 1,234 m dla odczytów poniżej 10 m),zapewnienie szczegółowych danych do wykonywania zadań w zakresie pomiarów i układu.
• Podwójny sygnał wyjściowy: zapewnia RS485 (protokół MODBUS-RTU) do cyfrowej integracji z oprogramowaniem do pomiarów i sygnały analogowe 4 ′′ 20 mA do transmisji danych w czasie rzeczywistym do systemów sterowania.
• Wstrzymanie tła: Filtruje odbicia poza 22 metry, minimalizując zakłócenia ze strony otaczających konstrukcji lub terenu, aby skupić się na pomiarach docelowych.
• Interfejs konfigurowalny przez użytkownika:

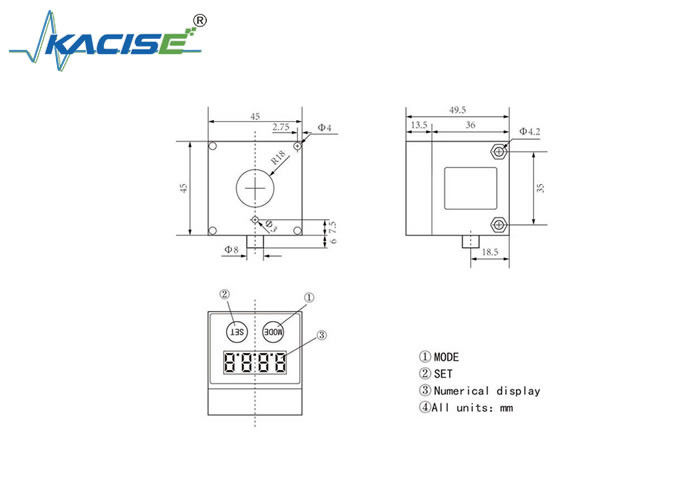

• Intuicyjny 4-cyfrowy wyświetlacz pokazuje odczyty odległości w czasie rzeczywistym w metrach, z automatycznym przełączaniem jednostek (milimetrów dla <10m, centymetrów dla ≥10m).
• Przyciski MODE/SET umożliwiają ustawienia na miejscu, takie jak sterowanie włączaniem/wyłączaniem lasera (za pośrednictwem menu LAS) oraz analogową kalibrację zakresu (ustawienie AEP), bez zakłócania pomiarów.
• Hysteretyza i funkcje okienne (model KLSA-PN):
• Funkcja histerezy stabilizuje sygnały wyjściowe poprzez definiowanie punktów przełącznika o tolerancji ± 30 mm, idealnie nadającej się do monitorowania ruchomych komponentów na dynamicznych placach budowy.
• Funkcja okna ustala progi bliskie (nSPx) i dalekie (FSPx) w celu wykrywania obiektów w określonych strefach, wspierając kontrolę jakości w przypadku luk strukturalnych lub umieszczenia materiału.
• Niezawodność klasy przemysłowej:
• Działa na zasilaniu prądem stałym 935 V, zgodnym z normami bezpieczeństwa EN 50178 i wytrzymującym trudne warunki w miejscu pracy z wytrzymałą konstrukcją.
• Wymaga profesjonalnej instalacji w celu zapewnienia zgodności z przepisami bezpieczeństwa i optymalnej wydajności.

Wnioski

• Badanie i mapowanie: mierzy kontury gruntów, wymiary budynków i wypróżnienia infrastruktury do analizy topograficznej i projektowania.
• Monitorowanie placu budowy: śledzi deformacje strukturalne, sprawdza ustawienie szklanych elementów i weryfikuje objętość zapasów materiałów w czasie rzeczywistym.
• Inżynieria budowlana: Wspiera budowę mostów i tuneli poprzez monitorowanie rozstawienia części, pionowego/horyzontalnego wyrównania i odległości nośnych.
• Integracja sprzętu: Integracja z robotami stacji całkowitych, dronami lub systemami IoT za pośrednictwem MODBUS-RTU do automatycznego gromadzenia danych i optymalizacji przepływu pracy.

Specyfikacje techniczne

Komunikacja: Wyizolowany RS485 z regulowanymi częstotliwościami baudów (9600 ∼ 115200 bps) i kontrolą CRC16 dla niezawodnej transmisji danych.

Bezpieczeństwo: sterowanie włączaniem/wyłączaniem laserowym zmniejsza zakłócenia wizualne podczas badań, podczas gdy rejestry stanu usterki (np. 0000H dla ostrzeżeń nad zasięgiem) zwiększają możliwości diagnostyczne.

Seria KLSA łączy w sobie precyzję, trwałość i adaptacyjność, co czyni ją niezastąpionym narzędziem dla specjalistów w dziedzinie pomiarów i konstrukcji inżynieryjnych, którzy wymagają niezawodnych,rozwiązania pomiaru odległości w czasie rzeczywistym.
