Podwodny czujnik odległości KUS-W36 Dokładny wynik pomiaru i poziom ochrony IP68 dla dokładnego pomiaru odległości

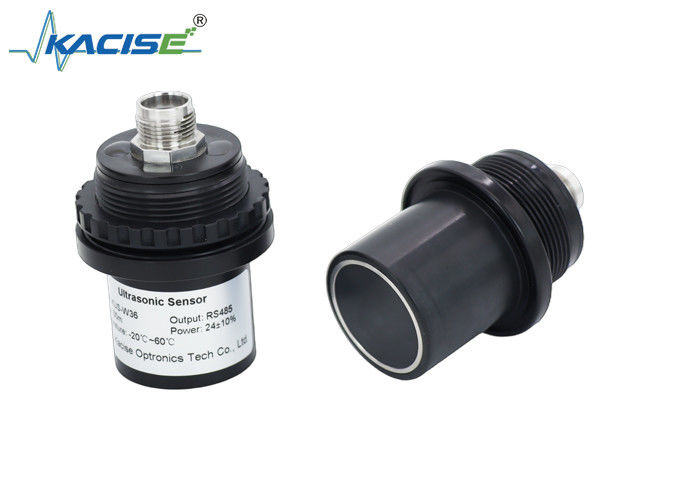

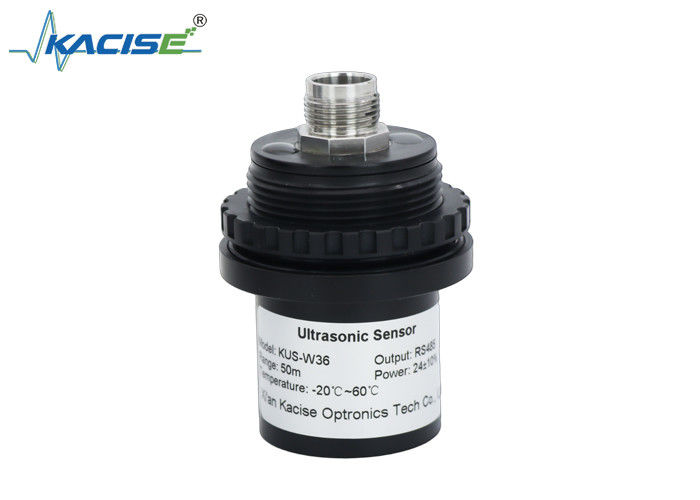

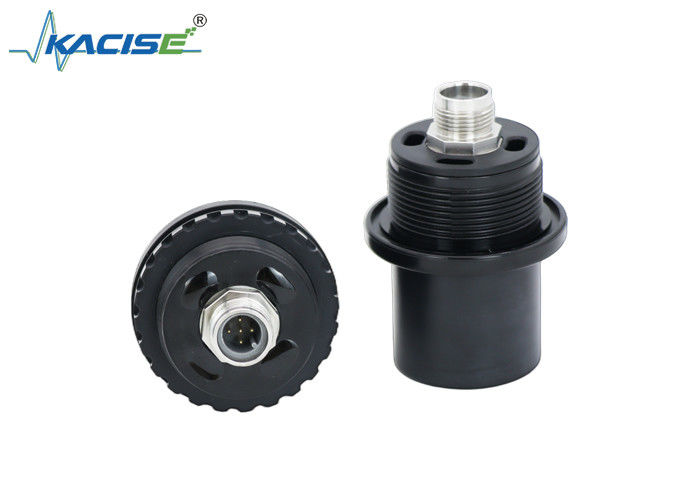

Czujnik odległości podwodnej KUS-W36

Wprowadzenie

Podwodny czujnik mierzący odległość wykorzystuje fale ultradźwiękowe do przesyłania w wodzie, a gdy napotyka obiekt, który ma być zmierzony,odbija się z powrotem i mierzy odległość między czujnikiem a mierzonym obiektem, a następnie przesyła go na statki, boje, pojazdy bezzałogowe podwodne i inne urządzenia.

Poziom ochrony produktu osiąga poziom IP68 i może być zanurzony w wodzie przez długi czas na głębokości 10 metrów bez uszkodzenia.

Zasada pomiaru

Fala ultradźwiękowa emitowana przez sondę ultradźwiękową rozprzestrzenia się przez wodę, napotyka mierzony cel, a następnie po odbiciu wraca do sondy ultradźwiękowej przez wodę.Ponieważ czas emisji i odbioru może być znany, według tego czasu × prędkość dźwięku ÷ 2 = odległość między powierzchnią emisji sondy a mierzonym celem.

Formuła obliczeniowa: D = C*t/2

(Podzielone przez 2, ponieważ fala dźwiękowa jest w rzeczywistości podróżą w obie strony od emisji do odbioru, D jest odległością, C jest prędkością dźwięku, a t jest czasem).

Jeżeli różnica czasu między emisją a odbiorem wynosi 0,01 sekundy, prędkość dźwięku w wodzie słodkiej o normalnej temperaturze wynosi 1500 metrów/sekundę.

1500 metrów/sekundę × 0,01 sekundy = 15 metrów

15 metrów ÷ 2 = 7,50 metrów

Oznacza to, że odległość między powierzchnią emisji sondy a mierzonym celem wynosi 7,50 metra.

Parametry techniczne
