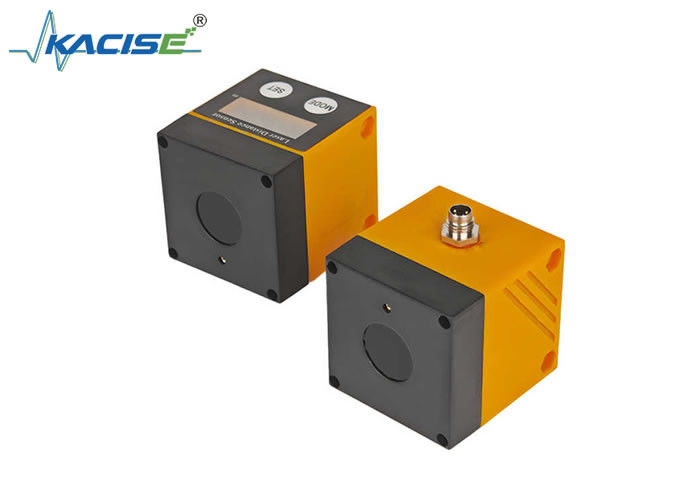

Czujnik laserowy KLSA-PN do mapowania topograficznego

Wprowadzenie

czujnik odległości laserowej jest precyzyjnym instrumentem, który wykorzystuje technologię laserową do pomiaru odległości bez kontaktu.pozycja lub przemieszczenie obiektu docelowego poprzez emitowanie lasera i analizę odblaskowego sygnałuJego podstawowe zalety to wysoka precyzja, długie odległości, szybka reakcja i zdolność przeciwdziałania zakłóceniom.elektronika użytkowa i inne dziedziny.

Cechy

• Urządzenie może być wykorzystywane jako czujnik odległości laserowej.
• Czujnik odległości laserowej może mierzyć odległości od 0,03 do 22 m.
• Urządzenie ma tłumienie tła 22 m.
• Wartości pomiarowe są wyświetlane na 4-cyfrowym wyświetlaczu.
• Można wydobywać sygnał RS485 i sygnał analogowy 4-20mA.
• Klient musi ograniczyć odległość pomiędzy czujnikiem a tłem do maksymalnie 22 m. W przeciwnym razie wartości zmierzone mogą być niedokładne.

Specyfikacje techniczne

Instrukcje bezpieczeństwa

• Należy zapoznać się z niniejszym dokumentem przed zainstalowaniem urządzenia i upewnić się, że produkt jest odpowiedni do zastosowania i nie podlega żadnym ograniczeniom.
• Niewłaściwe użycie lub użycie wyrobu do celów innych niż określone może spowodować nieprawidłowe działanie wyrobu lub prowadzić do nieoczekiwanych sytuacji podczas użytkowania.tylko wykwalifikowany personel upoważniony przez operatora urządzenia może wykonywać instalację, połączenia elektrycznego, ustawień, pracy i konserwacji urządzenia.
• W przypadku usterki urządzenia należy skontaktować się z producentem. Odmawiamy wszelkich roszczeń odpowiedzialności i gwarancji wynikających z nieuprawnionych modyfikacji i/lub zmian urządzenia.

Funkcja

Wyjście funkcji histerezy

[Nie, nie, nie.Jeśli zmiana wartości mierzonej w zakresie czujnika, funkcja histerezy może utrzymać stan przełącznika wyjściowego stabilne

Funkcja wyjścia okna

[Fno][Fnc].Ustaw dwa punkty przełącznika dla bliskiego i dalekiego.

Wyłącz laser.

Czujnik może ustawić czerwoną kropkę, aby wskazywać włączenie i wyłączenie lasera poprzez naciśnięcie przycisku.

Instalacja

Warunki instalacji

W przypadku, gdy urządzenie jest włączone do układu pomiarowego, urządzenie musi być włączone do układu pomiarowego w celu zapewnienia, aby przedmiot mierzony znajdował się w zakresie pomiaru 0.03...22 metry.

¢ Czujnik ma stały zakres dokładności 22 m. Nie mierzyć obiektów w zakresie > 22 m.

W przypadku gdy wartość odbicia jest nieprawidłowa, wartość odbicia może być nieprawidłowa.

Zainstalowanie akcesoriów

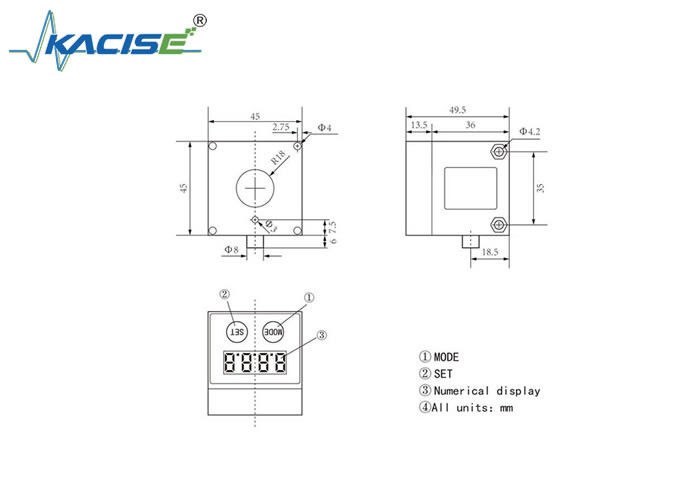

Wymiar

Definicja kabla

Model tabeli zamówień
