KTG184 System analizy procesów gazu ziemnego szerokość 1000 mm × wysokość 1700 mm × głębokość 600 mm do normalnej konserwacji

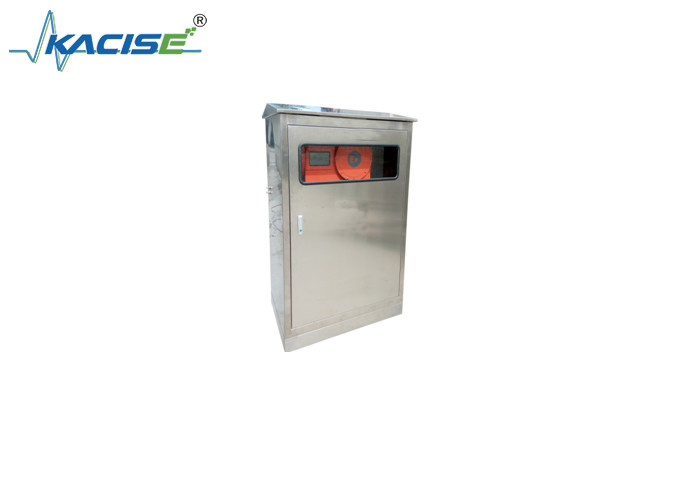

KTG184 System analizy procesów gazu ziemnego

Wprowadzenie

System analityczny KTG184 jest specjalnie zaprojektowany i wyprodukowany do analizy online CO2 i punktu rosy po oczyszczeniu gazu ziemnego.Wszystkie zawory są wykonane ze stali nierdzewnej.. Może wykonywać wykrywanie w trybie online zawartości CO2 i wartości DP. Instrument CO2 intuicyjnie wyświetla dane na miejscu. Jednocześnie emituje standardowy sygnał prądu 4-20mA,który może być podłączony do komputera, zdalny wyświetlacz lub rejestrator umożliwiający zdalne sterowanie lub podłączenie do automatycznego systemu sterowania do sterowania bez nadzoru.Interfejs człowiek-maszyna przyjmuje wyświetlacz dotykowy 320 × 240 dot-matrycy z małym kątem widzenia, który jest intuicyjny i przyciągający wzrok. Przyciski dotykowe i pełne chińskie menu sprawiają, że łatwo zrozumieć, proste i niezawodne.może regularnie rejestrować zawartość CO2 i wartość DPPrzechowywane dane mogą sięgać do 3,200, a także wyświetlacz krzywej.

Czujnik CO2 w tym systemie wykrywania wykorzystuje importowany czujnik podczerwieni, a czujnik punktu rosy wykorzystuje czujnik punktu rosy Vaisala, które mają niezawodną wydajność i długą żywotność.System przetwarzania sygnału wykorzystuje wysoce zintegrowany inteligentny układ mikrokomputerów na jednym chipie, w tym takie komponenty jak konwersja analogowo-cyfrową, cyfrowo-analogowa, analiza i przetwarzanie oraz wyjście funkcji.z prostą ogólną obsługą i wygodną konserwacją.

System wykrywania przyjmuje wieloetapowy system wstępnej obróbki, obejmujący redukcję ciśnienia, stabilizację napięcia, stabilizację przepływu, filtrację itp., i jest wyposażony w standardowy gaz.Wyposażenie rurociągu gazowego jest wykonane ze stali nierdzewnejJego wysoka niezawodność zapewnia, że system może dokładnie i stabilnie wykrywać składniki gazu próbkowego.

Główne wskaźniki wydajności technicznej

(1) Zakres pomiarów: 0-100×10−6 CO2, +20°C~-100°C;

(2) Czas reakcji systemu: CO2 T90<30S (rurka do pobierania próbek znajdująca się poza szafą analityczną wynosi <3M);

(3) Dokładność filtracji: < 0,1 μm;

4) sygnał wyjściowy: sygnał standardowy 4-20mA;

(5) Normalny cykl konserwacji: nie krótszy niż 90 dni.

(6) Ogólne wymiary: 1000MM (szerokość) × 1700MM (wysokość) × 600MM (głębokość);

(7) Stopień odporności na wybuch: ExdIICT6;

(8) Masa: około 120 kg.
