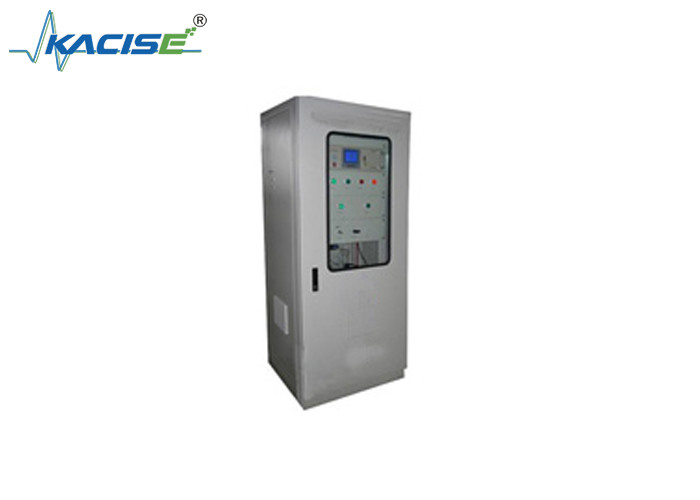

KTG183 Całkowity system analizy gazu ognia węglowęgla wapnia

Wprowadzenie

System analizy spalin z pieca z węglem wapnia KTG183 jest produktem o wysokiej wydajności zaprojektowanym i opracowanym zgodnie z cechami analizy spalin z pieca z węglem wapnia.Może szybko i online analizować gaz ogniowy węglika wapnia w trudnych warunkach terenowych i realizuje automatyzację i inteligencję procesu analizyPo odkurzeniu gazu próbkowego przez sondę próbkową i poddaniu go wtórnej odwilżaniu w jednostce wstępnej obróbki,gaz próbkowy w rurociągu wchodzi do przyrządu analitycznego przez zawór pobierania próbek do ciągłej analizy online i wytwarza standardowy sygnał prąduPonadto system okresowo wykonuje program spłukiwania, aby zapewnić długotrwałe stabilne działanie jednostki pobierania próbek.W połączeniu z udanym doświadczeniem zastosowania w przemyśle analizy gazów spalinowych w piecach z węglem wapnia przez lata, zaprojektowany i wdrożony system ciągłej analizy gazów spalinowych w trybie online ma następujące cechy:

(1) Zaawansowana technologia i dobra stabilność systemu

Rozwój systemu jest ściśle zintegrowany z rzeczywistą sytuacją zamkniętych procesów pieca węglanu wapnia w kraju i za granicą.Kompleksowo wykorzystuje zaawansowane zagraniczne technologie pobierania próbek i wstępnej obróbki, i osiągnął zaawansowany poziom podobnych urządzeń zagranicznych pod względem zaawansowania, zastosowalności, niezawodności i bezpieczeństwa.

(2) Bliskość zastosowania i wysoka niezawodność systemu

Aby zapewnić wysoką niezawodność systemu przy jednoczesnym zastosowaniu zaawansowanych technologii, wprowadzono szereg innowacyjnych projektów zgodnych z cechami zastosowania w przemyśle.Na przykład:, szafa analityczna systemu wykorzystuje stały temperatury elektryczny system ogrzewania śledzącego,który skutecznie rozwiązuje problem zatarcia spowodowanego zamarzaniem wody skondensowanej w rurociągach i komponentach w zimie. The backflushing cabinet and nitrogen boosting device specially designed for the sintered microporous sampling probe made of stainless steel fiber greatly improve the backflushing effect of the sampling probeW oparciu o kondensator kompresorowy i pompę perystaltyczną do odpływu ścieków, optymalizowano program sterowania ściekami i odprowadzaniem.skuteczne poprawienie efektywności ścieków i kanalizacjiSzereg innowacyjnych projektów skutecznie zapewnia wysoką niezawodność systemu.

(3) Pełne funkcje i mocna funkcjonalność systemu

W oparciu o wieloletnie doświadczenie w zastosowaniach w przemyśle zaprojektowano i wdrożono kompletne funkcje systemu, a także osiągnięto wysoki stopień automatyzacji. The system uses an OMRON programmable logic controller (PLC) as the central control unit of the system to complete functions such as automatic internal and external purging of the sampling pipeline and probe of the devicePonadto sterowanie systemem wykorzystuje niezawodny i stabilny ekran dotykowy.Dobry interfejs człowiek-maszyna pozbywa się ograniczeń tradycyjnego trybu sterowania przyciskami i zwiększa funkcjonalność systemu.

(4) Modułowa konstrukcja i niewielka wielkość obsługi systemu

Zgodnie z wymaganiami całego systemu układ struktury systemu przyjmuje strukturę szafy analitycznej (lub pomieszczenia analitycznego),realizowanie modułowego projektu jednostek funkcjonalnych systemuUłatwia to nie tylko instalację i debugowanie na miejscu, ale również skutecznie zwiększa niezawodność systemu, zmniejsza objętość obsługi systemu,i może zakończyć "projektowanie pod klucz".

Główne wskaźniki technicznej wydajności systemu

Zakres pomiarów: 0,00-15,00% O2; 0,0-30,0% H2; (zakres można dostosować)

0.0·100,0% CO; (Komponenty takie jak CO2, CH4 i wartość cieplna są opcjonalne)

Przepływ gazu próbkowego: 400 ± 10 ml/min;

czas reakcji systemu: T90<30s (ruba próbkowa znajdująca się poza szafą analityczną wynosi <10M);

dokładność filtracji: < 1 μm;

wyjście analogowe: 4-20mA;

Wyjście cyfrowe: interfejs RS232/485, standardowy protokół Modbus/RTU (nieobowiązkowe)
