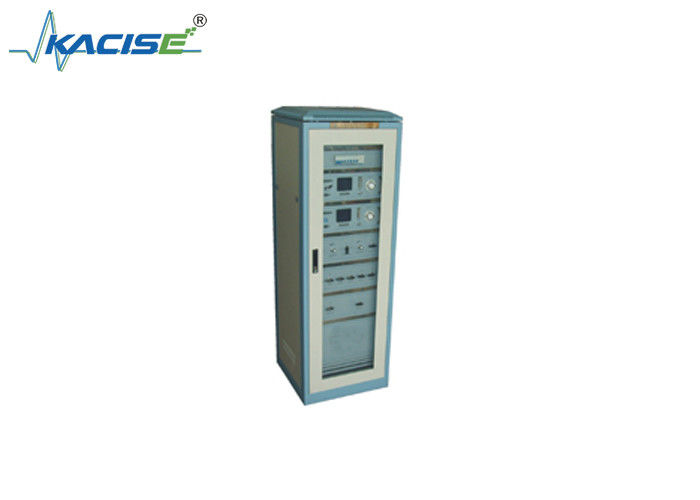

Wysokiej precyzji analizator procesu pieca gazowego KTG180 z jednoczesnym wykrywaniem O2 H2 DP i zdalnym monitorowaniem

KTG180 System analizy procesu gazowego w piecu do analizy procesu obróbki cieplnej

Wstęp

Kompletny system analizy procesu gazowego w piecu KTG180 to nowo opracowany przez naszą firmę inteligentny system detekcji, który mierzy głównie zawartość tlenu, zawartość wodoru i zawartość punktu rosy w różnych piecach do obróbki cieplnej/piecach do wyżarzania (każdy element jest łączony zgodnie z wymaganiami użytkownika).

Funkcje systemu

• Może jednocześnie wykrywać zawartość tlenu, zawartość wodoru i punkt rosy, a wyniki detekcji są intuicyjnie wyświetlane w formie danych.
• Różne komponenty jednocześnie wysyłają standardowe sygnały 4-20 mA, które można podłączyć do komputera i zdalnego wyświetlacza w celu zdalnego monitorowania.
• Interfejs człowiek-maszyna wykorzystuje wyświetlacz ciekłokrystaliczny z matrycą punktową o rozdzielczości 128 × 64. Ma mały kąt widzenia, jest intuicyjny i przyciąga wzrok. Przyciski dotykowe i pełna obsługa chińskiego menu sprawiają, że jest to łatwe do zrozumienia, proste i niezawodne.
• Posiada wyjście styku sterującego, autoalarm przekroczenia limitu (brzęczyk) i porty zewnętrzne, takie jak RS-232 (opcjonalnie).
• System wykorzystuje importowaną pompę gazu do pobierania próbek o długiej żywotności, zapewniającą płynne pobieranie i analizę próbek w promieniu około 50 metrów od rury próbkującej.

Wszystkie rodzaje czujników w tym systemie wykrywania są importowane z zagranicy i charakteryzują się niezawodnym działaniem i długą żywotnością. System przetwarzania sygnału wykorzystuje wysoce zintegrowany, inteligentny jednoukładowy system mikrokomputerowy, obejmujący takie komponenty, jak konwersja analogowo-cyfrowa, konwersja cyfrowo-analogowa, analiza i przetwarzanie oraz wyjście funkcyjne. W rezultacie system ma dobry interfejs człowiek-maszyna, prostą ogólną obsługę i wygodną konserwację. System obiegu gazu obejmuje filtrujący system pobierania próbek, system odprowadzania ścieków i pompę ekstrakcji powietrza, co zapewnia stabilne natężenie przepływu w systemie i czystą próbkę gazu, dzięki czemu system może dokładnie i stabilnie wykrywać.

Główne parametry techniczne
