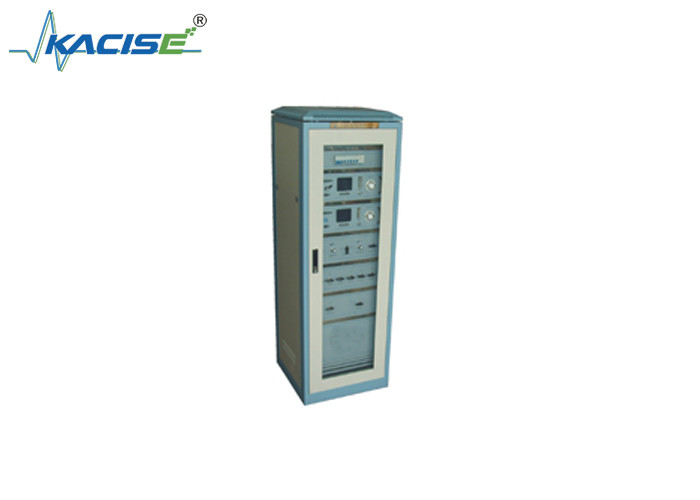

Wysokiej precyzji analizator procesu pieca gazowego KTG180 do analizy procesu obróbki cieplnej

KTG180 System analizy procesu gazowego pieca do analizy procesu obróbki cieplnej

Wprowadzenie

Kompletny system analizy procesu gazu pieca KTG180 to nowo opracowany inteligentny system wykrywania przez naszą firmę, który mierzy głównie zawartość tlenu,zawartość wodoru i zawartość punktu rosy w różnych piecach do obróbki cieplnej/piecach do wygrzewania (każdy składnik jest łączony zgodnie z wymaganiami użytkownika).

Funkcje systemu

• Może jednocześnie wykrywać zawartość tlenu, zawartość wodoru i punkt rosy, a wyniki wykrywania są intuicyjnie wyświetlane w postaci danych.
• Różne komponenty jednocześnie emitują standardowe sygnały 4-20mA, które mogą być podłączone do komputera i zdalnego wyświetlacza do zdalnego monitorowania.
• Interfejs człowiek-maszyna przyjmuje wyświetlacz z ciekłych kryształów 128 × 64 ma mały kąt widzenia, jest intuicyjny i wciągający.Przyciski dotykowe i pełne chińskie menu sprawiają, że łatwo zrozumieć, prosty i niezawodny.
• Posiada wyjście kontaktowe sterowania, alarm o nadmiarze (dzwonek) i zewnętrzne porty, takie jak RS-232 (opcjonalnie).
• System wykorzystuje importowaną pompę gazową do pobierania próbek o długiej żywotności, co zapewnia, że system może bezproblemowo pobierać próby i analizować w odległości około 50 metrów od rurki do pobierania próbek.

Wszystkie rodzaje czujników w tym systemie wykrywania są importowane z zagranicy, z niezawodną wydajnością i długą żywotnością.System przetwarzania sygnału wykorzystuje wysoce zintegrowany inteligentny układ mikrokomputerów na jednym chipie, w tym komponenty takie jak konwersja analogowo-cyfrową, cyfrowo-analogowa, analiza i przetwarzanie oraz wyjście funkcjonalne.proste ogólne działanie i wygodna konserwacjaSystem obwodów gazowych obejmuje system filtrowania, pobierania próbek, system rozładowywania ścieków i pompę do wydobycia powietrza, zapewniając stabilny przepływ i czysty odbiór gazu,aby system mógł dokładnie i stabilnie wykryć.

Główne parametry techniczne

Zakres pomiarów:

O2: 0,1 - 1000PPmO

H2: 0,00 - 50,0% H

DP: +20,0°C - 100°C

Przepływ gazu próbkowego: 400 ml/min.

Pojemność kontaktu: 220VAC/1A, 24VDC/3A.

Zasilanie robocze: ~220V±10%, 50HZ±5%.

Środowisko pracy:

Temperatura: -5°C - +45°C.

wilgotność: ≤ 90% RH.

Ogólne wymiary: 600 mm (szerokość) × 1800 mm (wysokość) × 600 mm (głębokość).
