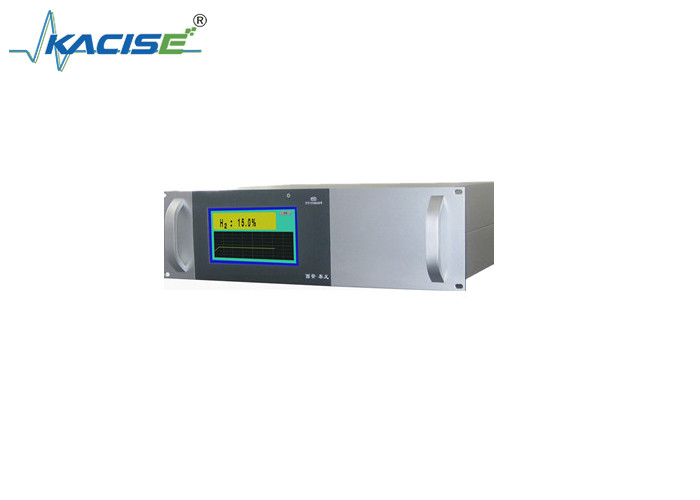

KTG120 Analizator wodoru typu 3U online dla przemysłu petrochemicznego

Analizator wodoru KTG120 (typ online 3U) dla przemysłu petrochemicznego

Wprowadzenie

Analizator wodoru KTG120 jest instrumentem do wykrywania w trybie online zawartości wodoru w gazach mieszanych.Został opracowany poprzez połączenie importowanych czujników gazu o przewodności cieplnej mikro-płynności z najnowszą technologią przetwarzania mikro-komputerów.

Obszary zastosowania

Stosowany jest do niewybuchowej analizy online zawartości wodoru w gazach mieszanych w gazach takich jak przemysł petrochemiczny, metalurgiczny, energetyczny i separacja powietrza,lub dla niewybuchowej analizy online zawartości wodoru w produkcji wodoru z rozkładu amoniaku.

Cechy instrumentu

• Wysokiej wydajności czujnik: Wykorzystuje wysokiej wydajności czujniki przewodzenia cieplnego mikro-pływu, które mają długą żywotność, wysoką wrażliwość i szybką szybkość reakcji.
• Elektroniczna kontrola przepływu: z elektroniczną kontrolą przepływu nie ma problemu z zablokowaniem.
• Ochrona czujników: wyposażony jest w precyzyjny filtr, który znacznie przedłuża żywotność czujników.
• Użytkownik-przyjazny interfejs: Ma całkowicie chińskie menu dialogu człowiek-maszyna, co sprawia, że operacja jest intuicyjna i wygodna.
• Wyświetlacz LCD: Ma duży ekran 320×240 kropek - matryca LCD, który może jednocześnie wyświetlać parametry takie jak zawartość wodoru, przepływ, datę, godzinę,i temperatury wewnętrznej przyrządu.
• Przechowywanie danych: posiada automatyczną funkcję przechowywania danych, umożliwiającą użytkownikom w dowolnym momencie przeglądanie przechowywanych danych i krzywych.
• Dostosowywalne punkty sterowania: górne i dolne punkty sterowania mogą być ustawione dowolnie w całym zakresie pomiarów.
• Funkcja komunikacji: wyposażony jest w standardowy port komunikacji RS232 lub RS485, umożliwiający dwukierunkową komunikację z komputerem.

Parametry techniczne

Zakres pomiarów: (0,00 - 99,99)% (wybrane są zakresy pośrednie).

Maksymalny dopuszczalny błąd: ± 2% FS.

Rozdzielczość: 0,01%.

Stabilność: zerowa przepływność: ± 2% FS/7d; przepływność przedziału: ± 2% FS/7d.

Powtarzalność: ± 1% FS.

Czas rozgrzewania: ≤15 min.

Czas reakcji: T90 ≤ 15 s.

Przepływ gazu próbkowego: (300 ± 10) mL/min.

Ciśnienie gazu próbki: 0,05 MPa ≤ ciśnienie wejściowe ≤ 0,25 MPa.

Analogiczny wyjście: (4 - 20) mA sygnał standardowy.

Digital Output: Standardowy port komunikacyjny RS485 umożliwia dwukierunkową komunikację z komputerem, a port Ethernet umożliwia połączenie z siecią szerokopasmową.

Wyjście kontaktowe: wyjście podwójnego przekaźnika: 220VAC, 1A lub 24VDC, 2A.

Środowisko pracy: Temperatura: - 10°C - + 45°C; wilgotność: ≤ 90% RH.

Zasilanie robocze: (220 ± 22) VAC, (50 ± 5) Hz.

Wymiary zewnętrzne: 480 mm (szerokość) × 136 mm (wysokość) × 370 mm (głębokość).

Wymiary instalacji: 442 mm (szerokość) × 134 mm (wysokość).

Waga: około 3,3 kg.
