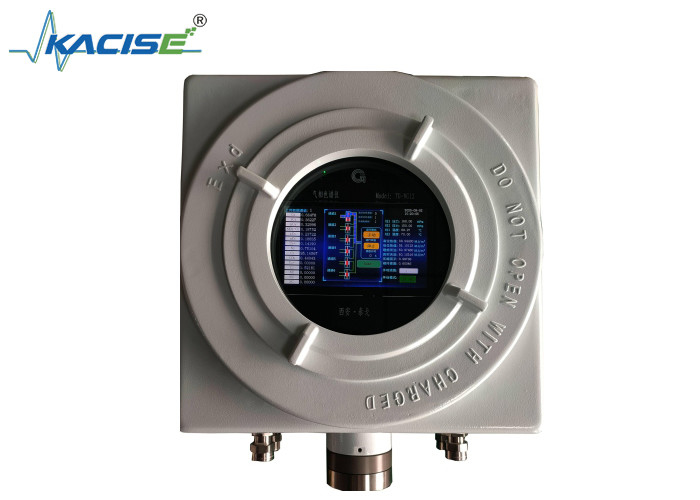

Analizator chromatograficzny online KTG102 jest stosowany do analizy czystości w przemyśle petrochemicznym.

Analizator chromatograficzny sieciowy KTG102 stosuje się do analizy czystości w przemyśle petrochemicznym

Wprowadzenie

Analizator chromatograficzny online serii KTG102 przyjmuje zaawansowany proces Etch, aby kontrola obwodu gazowego była bardziej stabilna i miała niski koszt eksploatacji.Rozwiązuje wady takie jak duże objętości, długi czas analizy i wysoki poziom zużycia energii. Dzięki 7-calowemu ekranowi w prawdziwych kolorach zapewnia on wskazanie na miejscu i obsługę dotykową. Urządzenie ma funkcję prognozowania i diagnostyki systemu,i jest prosty w obsłudzeObecnie jest szeroko stosowany w dziedzinie ropy naftowej i gazu ziemnego i zdobył uznanie dużej liczby użytkowników.

Zastosowanie produktu

• Gaz ziemny: analiza alkanów, węglowodorów, formaldehydu oraz analiza produktów w procesach CNG i LNG
• Przemysł petrochemiczny: Analiza etylenu, polietylenu, gazu rafineryjnego, LPG i czystości
• Przemysł chemiczny węglowy: analiza całokomponentów gazu węglowego, gazu syntezowego, gazu oczyszczonego itp. lub analiza ciągła określonego gazu kluczowego
• Pozostałe: Analiza gazów trwałych, gazów środowiskowych oraz analiza czystości gazów takich jak azot, wodór i hel w gazach przemysłowych

Cechy produktu

• Nowy projekt, bardziej kompaktowy, bardziej niezawodny i dokładny
• GC dla jakości przekazania/mierzenia w analizie wartości kalorycznej i składników
• Więcej oszczędnych kosztów instalacji i eksploatacji
• Całkowita analiza składników, zdolna do analizy wszystkich składników gazu ziemnego do C12+ i H2S + H2
• Szybka prędkość analizy, pomiar wszystkich składników gazu ziemnego do C6+ trwa mniej niż 60 sekund
• Niewielka objętość, zajmująca niewielką przestrzeń, o wielkości obudowy komputera
• Wysoka wrażliwość, 1-5 ppm
• Wspieranie wymiany wewnętrznych elementów modułu - wtrysku, kolumny chromatograficznej, detektora itp.
• Szybka wymiana modułów kanałowych, elastyczne przełączanie konfiguracji
• Przyjąć najnowocześniejszą technologię EPC, dzięki czemu sterowanie obwodem gazowym będzie bardziej stabilne
• Prosta, ekonomiczna i wydajna aktualizacja, bezpośrednia aktualizacja z 1 lub 2 kanałów do 6 kanałów
• Oszczędność gazu nośnego i energii elektrycznej, która wynosi 10% w porównaniu z konwencjonalnym GC. Butelka gazu nośnego o pojemności 40L może być używana przez ponad 12 miesięcy

Główne wskaźniki

Powtarzalność: 0,01%

Dokładność: ≤0,1%FS

Wartości obliczone: wartość cieplna, gęstość, współczynnik kompresji itp. (zgodnie z normami ISO6976 lub GPA, Z przez AGA 8)

Temperatura pracy: -20°C do 50°C ((-4°F do 122°F)

Temperatura przechowywania: -30°C do 60°C ((-22°F do 140°F)

Odpowiedzialność:

Stopień ochrony: IP65

Całkowite wymiary: 500×490×235 mm (długość * szerokość * wysokość)

Waga: około 32 kg

Wydajność analizy

Czas analizy: mniej niż 60 sekund dla C6+

Wyroby z tworzyw sztucznych

Piekarnik termostatyczny: kluczowe elementy, takie jak kolumna chromatograficzna, detektor i pętla pobierania próbek, są umieszczone w piecu termostatycznym, który ma funkcję ochrony przed przegrzaniem się w temperaturze.

Główna jednostka analizatora chromatograficznego może wyświetlać informacje takie jak składniki gazu, współczynnik kompresji, wartość cieplną i gęstość na miejscu,i może wybrać zawartość wyświetlacza i skonfigurować tryb wyświetlania poprzez dotykPosiada potężną funkcję rejestracji i przechowywania, z historycznymi zapisami trwającymi co najmniej 12 miesięcy, w tym zapisami kalibracyjnymi i zapisami wyników danych itp.

Funkcje komunikacyjne

Interfejsy komunikacyjne: 2 RS485, 2 RS232 i 1 RJ45

Analogiczne interfejsy: 16 kanałów o pojemności 420 mA (rozszerzalne)

Protokoły komunikacyjne: Modbus RTU, protokoły TCP/IP

Interfejsy cyfrowe: do 8 wyjściów cyfrowych, w tym kompleksowe alarmy chromatograficzne, automatyczne sterowanie kalibracją itp.

Interfejs operacyjny

Duży ekran DGUS o pojemności 7" w prawdziwych kolorach K600+65k jest używany do wyświetlania i obsługi dotykowej.i uruchomić funkcje takie jak automatyczne/ręczne ustawianie parametrów chromatografu.

Inżynieria użytkowa

Zasilanie: 220VAC 50Hz Gaz nośny: He lub H2 lub N2 lub Ar

Spożycie: Mniej niż 10 ml/min Czystość: 99,995% i więcej
