Name: Zewnętrzny czujnik odległości laserowej KLSA o wysokiej wydajności
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KLSA
Price: 5,000.00 USD
Availability: InStock

Dom > produkty > Czujniki laserowe >

Zewnętrzny czujnik odległości laserowej KLSA o wysokiej wydajności

Wysokiej wydajności czujnik laserowy

Wydalne czujniki laserowe

Place of Origin:

CHINA

Nazwa handlowa:

KACISE

Orzecznictwo:

Numer modelu:

KLSA

Skontaktuj się z nami

Poproś o wycenę

Szczegóły produktu

Produkcja:

Rs485/symulacja/pnp/npn/przekaźnik/uart

Skala:

20 m

Pomiar częstotliwości:

50 ... 100 ... 250 Hz

strefa zanikająca:

0,2m

Laser roboczy:

905 nm, klasa 1

Temperatura pracy:

-20~50℃

Podkreślić:

Wysokiej wydajności czujnik laserowy

Wydalne czujniki laserowe

Warunki płatności i wysyłki

Minimum Order Quantity

1PCS

Packaging Details

each unit has individual box and all boxes are packed in standard packages or customers requests available

Delivery Time

5-8 work days

Payment Terms

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Supply Ability

1000 Piece/Pieces per Week negotiable

ZAŁĄCZONE PRODUKTY

Wideo

Czujniki zasięgu laserowego serii KLSA Maksymalna odległość pomiarowa 22 m Poziom ochrony obudowy IP65 dla przemysłu i produkcji

Najlepszą cenę

Wideo

Czujniki zasięgu laserowego serii KLSA Maksymalna odległość pomiarowa 22 m Poziom ochrony obudowy IP65 dla przemysłu i produkcji

Najlepszą cenę

Wideo

Czujniki zasięgu laserowego serii KLSA Maksymalna odległość pomiarowa 22 m Poziom ochrony obudowy IP65 dla przemysłu i produkcji

Najlepszą cenę

Czujniki laserowe serii KLSA do badania i inżynierii budowlanej

Najlepszą cenę

Wideo

Zewnętrzny czujnik odległości laserowej KLSA o wysokiej wydajności

Najlepszą cenę

KL2A-25 2D radar laserowy dla pojazdów bezzałogowych i statków bezzałogowych

Najlepszą cenę

Skontaktuj się z nami

86--17719566736

Skontaktuj się teraz

Opis produktu

Zewnętrzny czujnik odległości laserowej KLSA o wysokiej wydajności

1Instrukcja

Poznaj czujnik odległości laserowej KACISE Outdoor High - Performance KLSA.To określa odległość, pozycja lub przemieszczenie obiektu docelowego poprzez emitowanie lasera i analizę odblaskowego sygnału.szybka reakcja i zdolność przeciwdziałania zakłóceniomJest szeroko stosowany w automatyce przemysłowej, sprzęcie inteligentnym, badaniu i teledetekcji, elektronika konsumenckiej i innych dziedzinach.

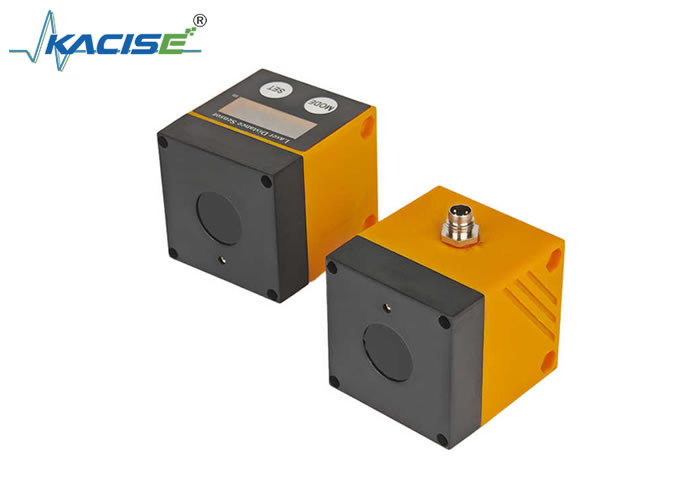

Zewnętrzny czujnik odległości laserowej KLSA o wysokiej wydajności 0

2.Wyznaczenia

Urządzenie może być wykorzystywane jako czujnik odległości laserowej.
Czujnik odległości laserowej może mierzyć odległości od 0,03 do 22 m.
Urządzenie ma tłumienie tła 22 m.
Wartości pomiarowe są wyświetlane na 4-cyfrowym wyświetlaczu.
Można wydobywać sygnał RS485 i sygnał analogowy 4-20mA.
Klient musi ograniczyć odległość pomiędzy czujnikiem a tłem do maksymalnie 22 m. W przeciwnym razie wartości zmierzone mogą być niedokładne.

3Specyfikacje techniczne

Parametry wydajności
Zakres pomiarów	Maksymalna odległość pomiarowa: 22 m
	Pod silnym oświetleniem @100KLux środowisko: 12m
	Czarny cel o 10% odblasku: 20 m
Częstotliwość pomiarów	100 Hz (regulowana częstotliwość)
Dokładność powtarzania	±8,0 mm @50~2000 mm
	± 20,0 mm @2000~6000 mm
	± 30,0 mm @6000~2000 mm
Absolutna dokładność	± 20,0 mm@200~2000 mm; 20~200 mm w pobliżu obszaru ślepego, duży błąd
	± 30,0 mm @2000~6000 mm
	< 1% @6000~2000mm
Wykrywanie wielu celów	Podwójny szczyt
Kompensacja temperatury	- Tak, proszę.
Korekta odbicia	Tak, odchylenie różnych celów kolorystycznych jest mniejsze niż 5 mm
Obszar ślepy	00,03 m
Źródło światła
Pracujący laser	905nm, klasa 1
Pole widzenia FOV	< 2°
Wielkość miejsca	Φ3.5cm@1m: Φ11.5cm@5m Φ23cm@10m; Φ50cm@20m
Laser wskazujący	650-660nm,klasa 2, (IEC 60825-1:2014, EN 60825-1:2014)
Środowisko pracy
Temperatura pracy	-20~50°C
Temperatura przechowywania	-40~85°C
Poziom ochrony w obudowie	IP65
Parametry elektryczne
Napięcie robocze	Prąd stały +9~35V
Prąd roboczy	107mA@12V oznacza działanie lasera
	103mA@12V oznacza wyłączony laser
Ochrona odwrotna	- Tak, proszę.
Izolacja	- Tak, proszę.
Żywotność lasera	Więcej niż 50000h
Interfejs wyjściowy
Interfejs wyjściowy	Dwuwymiarowe PNP	Dwuwymiarowy NPN	RS485-Modbus	UART	Relaj
	Zazwyczaj otwarte/zamknięte	Zazwyczaj otwarte/zamknięte	4 ~ 20 mA
Maksymalne obciążenie prądem wyjściowym przełącznika	100 mA
Maksymalne obciążenie wyjściowe analogiczne	250Ω
Przycisk wyświetlania
Liczby rury Nixie	4-bitowe
Funkcja przycisku	Ustawienie wartości przełącznika; wskazanie przełącznika laserowego; ustawienie zakresu analogowego
Parametry mechaniczne
Waga	73g+3g (błąd wypełniania klejem)
Obudowa	ABS
Wymiary	454549,5 mm
Akcesoria
Śruby	M4*55mm 2
Zestaw	Opcjonalnie
Połączenie elektryczne	1*M8, kabel o długości 1 m

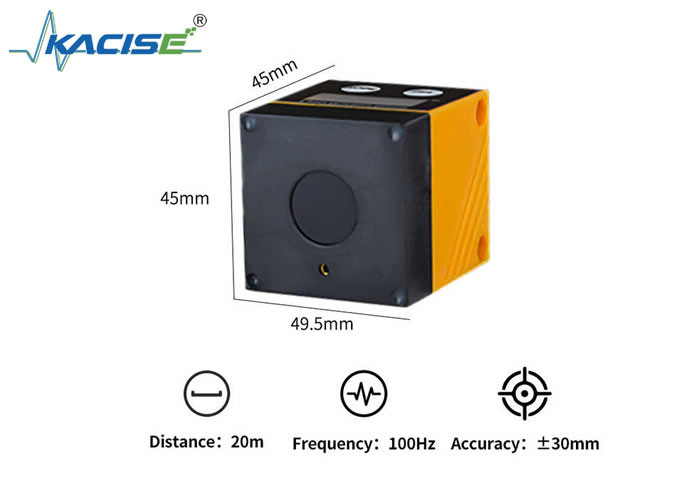

4Wymiar

Zewnętrzny czujnik odległości laserowej KLSA o wysokiej wydajności 1

5.Instalacja

Warunki instalacji

W przypadku, gdy urządzenie jest włączone do układu pomiarowego, urządzenie musi być włączone do układu pomiarowego w celu zapewnienia, aby przedmiot mierzony znajdował się w zakresie pomiaru 0.03...22 metry.

W przypadku, gdy czujnik ma ustalony zakres dokładności 22 m, nie mierzyć obiektów w zakresie > 22 m.

W przypadku, gdy wartość odbicia jest większa niż 22 m, wartość odbicia może być nieprawidłowa.

Zainstalowanie akcesoriów

6.Definicja kabla

- Nie, nie.	Kolor linii	KLSA-P/N	KLSA- DA.	KLSA- Nie.
1	Brązowy	VCC, DC9-35V	VCC, DC9~35V	VCC, DC3.3V
2	Czarne	GND	GND, analogowa ziemia	Ziemia silnikowa
3	Niebieski	OUT1	RS485 A	RX
4	Biały	OUT2	RS485 B	TX
5	Szary	Żadnego	Wyjście analogowe

7Model tabeli zamówienia

Zakres	Interfejs	Model
1 m	PNP	KLSA-01P
2 m	PNP	KLSA-02P
3 m	PNP	KLSA-03P
4 m	PNP	KLSA-04P
5m	PNP	KLSA-05P
	NPN	KLSA-05N
	RS485/4-20mA	KLSA-05DA
	Relaj	KLSA-05R
10m	PNP	KLSA-10P
	NPN	KLSA-10N
	RS485/4-20mA	KLSA-10DA
	Relaj	KLSA-10R
20m	PNP	KLSA-20P
	NPN	KLSA-20N
	RS485/4-20mA	KLSA-20DA
	Relaj	KLSA-20R
	UART TTL	KLSA-20T
