Miejsce pochodzenia:
Chiny
Nazwa handlowa:
KACISE
Orzecznictwo:
CE
Numer modelu:
Seria KDI

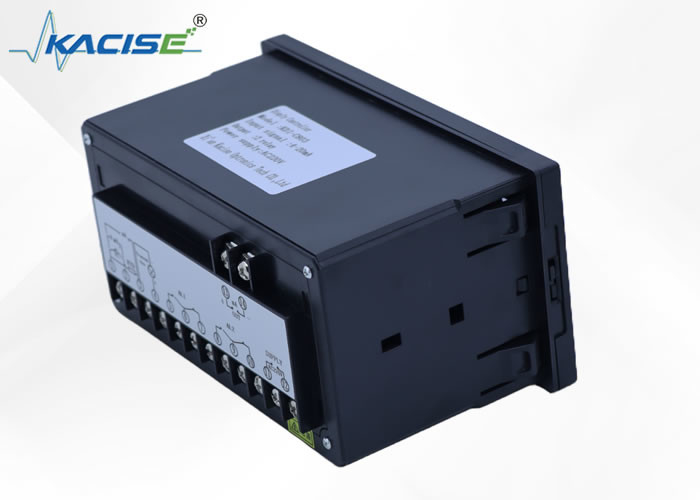

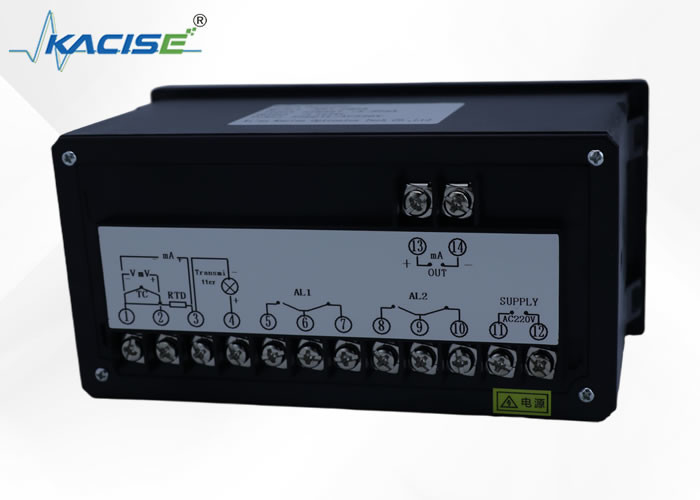

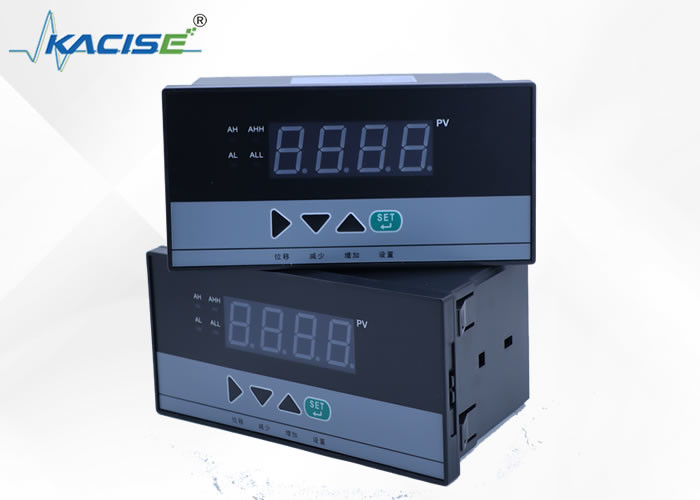

Kontroler wyświetlacza serii KDI firmy KACISE jest wysoce kompatybilny ze standardowymi indeksującymi czujnikami temperatury. Może współpracować z szeroką gamą czujników, m.in. różnego rodzaju termoparami i rezystancjami termicznymi. Ta kompatybilność sprawia, że nadaje się do różnych wymagań dotyczących pomiaru temperatury. Niezależnie od tego, czy chodzi o wysokotemperaturowe procesy przemysłowe, czy o precyzyjną laboratoryjną kontrolę temperatury, ten sterownik może dokładnie mierzyć i wyświetlać wartości temperatury, a wszystko to zgodnie z rygorystycznymi standardami jakości KACISE.
| Sygnał wejściowy | Indeksowanie NIE. |
Rezolucja | Transduktor | Zakres |
| B | 1 | Platyna30-platyna6rod | 400 ~ 1800 ℃ | |
| S | 1 | Platyna10-platyna | 0 ~ 1600 ℃ | |
| K | 1 | Krzem niklowo-chromowo-niklowy | 0 ~ 1300 ℃ | |
| mi | 1 | Konstantan niklowo-chromowy | 0 ~ 1000 ℃ | |
| J | 1 | Żelazo-konstantan | 0 ~ 1200 ℃ | |
| T | 0,1 | Miedź-konstantan | -199,9 ~ 3200 ℃ | |
| Wre | 1 | Wolfram3-wolfram25 | 0 ~ 2300 ℃ | |
| Pt100 | 1 | Platynowy opór cieplny R0= 100 Ω | -199 ~ 650 ℃ | |
| Pt100 | 0,1 | Platynowy opór cieplny R0= 100 Ω | -199,9 ~ 320,0 ℃ | |
| Cu50 | 0,1 | Opór cieplny miedzi R0= 50 Ω | -50,0 ~ 150,0 ℃ |
| Sygnał wejściowy | Standardowy sygnał Zakres |
Rezystancja wejściowa | Pasujący nadajnik | Zakres pomiarowy |
|
różne sygnały mV 0 ~ 10 mA 4 ~ 20 mA 0 ~ 5 V 1 ~ 5 V 30 ~ 350 Ω |
≥10MΩ ≤250Ω ≤250Ω ≥250KΩ ≥250KΩ |
nadajnik halowy kompatybilny z instrumentem typu DDZ-II kompatybilny z instrumentem typu DDZ-III kompatybilny z instrumentem typu DDZ-II kompatybilny z instrumentem typu DDZ-III kompatybilny ze zdalnymi rezystorami ciśnieniowymi |
ustawić zgodnie z potrzebami użytkownika. zakres: -1999 ~ 9999 |
| Sygnał wejściowy | Analog |
Rezystancja: standardowa rezystancja termiczna (odporność na zdalne ciśnienie, np. Pt100, Cu50) Pary galwaniczne: standardowe termopary (B, S, K, E, J, T, WRe itp.) Prąd: 0~10mA, 4~20mA, 0~20mA itd. (impedancja wejściowa ≤250Ω) Napięcie: 0 ~ 5 V, 1 ~ 5 V itp. (impedancja wejściowa ≥250 Ω) |
| Zakres pomiarowy | -1999 ~ 9999 | |
| Dokładność | 0,2% pełnej skali ±1 lub 0,5% pełnej skali ±1 | |
| Rezolucja | 1, 0,1, 0,01 lub 0,001 | |
| Kompensacja temperatury | 0 ~ 50 | |
| Metoda wyświetlania |
-19999~9999 wyświetlanie wartości zmierzonej -19999~9999 wyświetlanie ustawionej wartości Wyświetlanie kolumny świetlnej 0~100% zmierzonej wartości Wskaźnik stanu pracy LED |
|
| Dokładność kolumny świetlnej | Dokładność wyświetlania kolumny światła wynosi 1% | |
| Metoda kontroli | Pozycja ON/OFF z luzem | |
| Sygnał wyjściowy | Analog wyjście |
DC 0-5V (obciążalność ≤250Ω) DC 1~5V (obciążalność ≤250Ω) DC 0~10mA (obciążalność ≤750Ω) DC 4~20mA (obciążalność ≤500Ω) |
| Przełącznik wyjście |
Wyjście sterujące przekaźnikiem - Przekaźnik WŁ./WYŁ. z luzem Pojemność styku: AC220V/3A; DC24V/6A (obciążenie rezystancyjne) Kontrolowane wyjście krzemowe-SCR (kontrolowany impuls przejścia przez zero), może wyzwalać sterowany krzem: 400 V/100 A Wyjście przekaźnika półprzewodnikowego - wyjście SSR (sygnał sterujący przekaźnika półprzewodnikowego), 6 ~ 24 / 30mA (nie można regulować napięcia) |
|
| Komunikacja wyjście |
Tryb interfejsu - Standardowy szeregowy interfejs komunikacji dwukierunkowej: RS-485, RS-232C, RS-422 itp. | |
| Wyjście paszy | DC24V, obciążalność ≤30mA | |
| metoda kontroli |
Opcjonalna kontrola limitu 1~4, sygnalizacja LED. Tryb sterowania to przekaźnik ON/OFF z luzem (użytkownik może to dowolnie ustawić) |
|
| dokładność kontroli | ±1 | |
| Tryb alarmowy | Można wybrać alarm limitu 1~4, wskazanie LED. Tryb sterowania to przekaźnik ON/OFF z luzem (użytkownik może to dowolnie ustawić) | |
| Dokładność alarmu | ±1 | |
| Kompensacja temperatury | 0 ~ 5 0°C cyfrowa automatyczna kompensacja temperatury | |
| Ustawianie parametrów |
|
|
| Metoda ochrony |
|
|
| Komunikacja on-line | Protokół komunikacyjny to układ dwuprzewodowy, układ trójprzewodowy lub układ czteroprzewodowy (np. RS485, RS232C, RS422, itp.) może być również specjalnie zamówiony przez użytkownika. Szybkość transmisji od 300 do 9 6 0 0 bps może być dowolnie ustawiana poprzez wewnętrzne parametry urządzenia. Interfejs i jednostka główna są oddzielone fotoelektrycznością, a odległość komunikacyjna może osiągnąć 1,2 km. System przyjmuje tryb komunikacji master-slave. Cała pętla sterująca potrzebuje tylko jednego dwu- (trzy-, cztero-żyłowego) kabla, który może realizować komunikację z komputerem głównym. Górny komputer może w każdej chwili zadzwonić na ustawiony przez użytkownika numer urządzenia i wywołać scenę każdego instrumentu. Dane i mogą być użyte do ustawienia parametrów wewnętrznych przyrządu. Wyposażony w moduł zbierający dane i oprogramowanie do sterowania przemysłowego, może realizować komunikację online pomiędzy wieloma instrumentami i jednym lub większą liczbą mikrokomputerów. | |
| Użyj środowiska |
|
|
| Zasilanie |
Typ normalny:
Typ specjalny:
|
|
| Zużycie energii |
|
|
| Waga | 420g (zasilacz liniowy AC220V) | |
