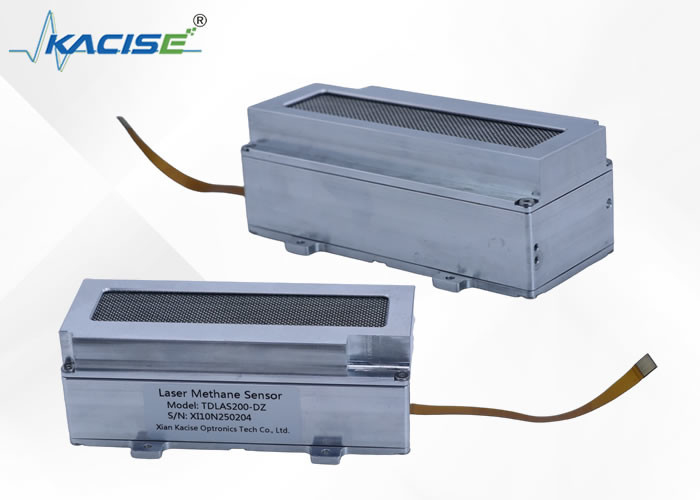

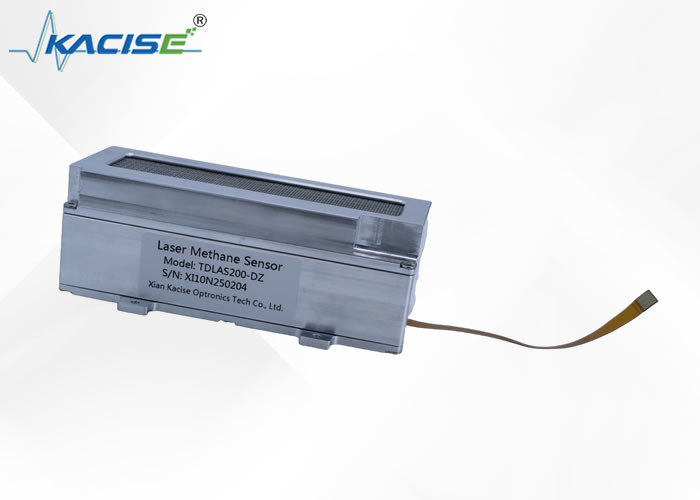

TDLAS200 Szybkooddziaływający detektor gazu metanu

1Wprowadzenie

Szybko reagujący detektor metanu KACISE TDLAS200 został zaprojektowany do szybkiego i dokładnego wykrywania metanu, z czasem reakcji zaledwie 0,1 sekundy.Oferuje zakres wykrywania 0~5000 ppm i limit wykrywania statycznego 0Detektor posiada kompaktową konstrukcję i cyfrowy interfejs ułatwiający integrację.Zbudowane do pracy w temperaturze od -20 do 50 °C, KACISE dostarcza trwałe i skuteczne rozwiązanie w zakresie monitorowania bezpieczeństwa przemysłowego i środowiska.

2.Wyznaczenia

1. Wysoka wrażliwość, reaguje tylko na docelowy gaz
2. Wbudowana komórka odniesienia, może być automatycznie kalibrowana

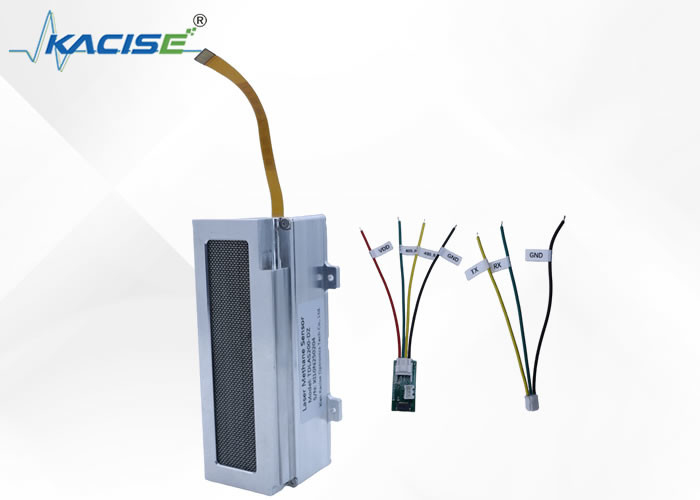

3. Łatwo zintegrowany, cyfrowy interfejs bezpośrednio pokazuje stan i koncentrację

3Zasada pomiaru

"Molekuły metanu wchłaniają światło o określonej długości fali".
"Kwota światła wchłonięta przez przezroczyste medium (masa gazu metanu) jest proporcjonalna do grubości i koncentracji masy gazu" - prawo Beer-Lamberta
Zgodnie z powyższymi zasadami fizycznymi, wiązkę światła o określonej długości fali można wykorzystać do przenikania przeciekającej masy gazu metanu.można zmierzyć stężenie metanu w masie gazu, i reaguje tylko na metan (unikalna selektywność).
Wykorzystanie komórki wykrywającej z wieloma odbiciami i umożliwienie laserze wielokrotnego przechodzenia przez mierzony gaz może pomnożyć czułość wykrywania.

4Parametry techniczne

*1 Upewnij się, że napięcie wejściowe modułu nie jest mniejsze niż 5V

*2 Zalecenie dotyczące wyboru pompy < 500 ml/min

5Wymiary modułu wykrywania

Wymiary modułu wykrywania: 115 × 59 × 38 mm (z wyłączeniem kabli i złączy gazowych)
