Nazwa handlowa:
Honeywell
Orzecznictwo:
CE
Numer modelu:
Model 435
Dokument:

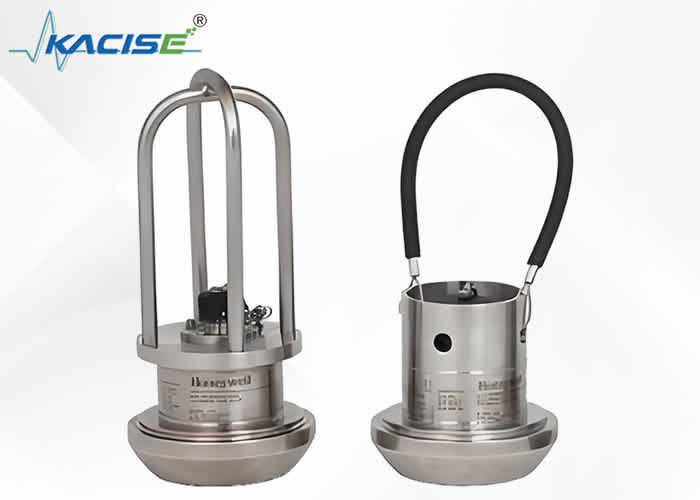

Model 435 Wing Union Pressure Sensor, 5000 psi, ±0,1 % dokładność FSS, kompensacja temperatury, wzmacniacz wewnętrzny, kompatybilny z serią MS 4-pin końcówka elektryczna (32A-14S-2P-10-M2),Weco® 1502 przycisk ciśnienia, 4-pin standardowe okablowanie, 5-punktowa kalibracja,i Inconel® X-750 z nawilżoną przeponą Modele 434/435/437 Wing Union/Hammer Union czujniki ciśnienia są przeznaczone do wymagających zastosowań naftowych i gazowych, a także systemów stymulacji i krążeniaSą one skonstruowane jako całkowicie spawany zestaw ze stali nierdzewnej, w którym diafragma czujnika i złącza skrzydłowe są obrobione jako jedna część.który zapewnia hermetyczną integralność i minimalizuje wyciek mediów w porównaniu z częściami z wielu części. Wyizolowany diafragma czujnik ciśnienia minimalizuje zerowy przesunięcie podczas hammer up i eliminuje długoterminowe przesunięcie sygnału w polu.i 2202 Wing Union-kompatybilne osprzęty są obrobione z Inconel® X-750, lub opcjonalnie zgodny z NACE Inconel® 718, umożliwiający stosowanie w mediach ścierających i żrących.Prywatne połączenie elektryczne ze stali nierdzewnej firmy Honeywell zapewnia zwiększoną wtórną ochronę ciśnieniaSpecjalne procesy montażu zapewniają zwiększone wstrząsy i wibracje dla niezawodnej pracy w terenie.
Model 435 Wing Union Pressure Sensor, 10000 psi, dokładność ±0,1 % FSS, kompensacja temperatury, wzmacniacz wewnętrzny, kompatybilny z serią MS 4-kolczkowy końcówka elektryczna (32A-14S-2P-10-M2),Weco® 1502 przycisk ciśnienia, 4-pin standardowe okablowanie, 5-punktowa kalibracja,i Inconel® X-750 z nawilżoną przeponą Modele 434/435/437 Wing Union/Hammer Union czujniki ciśnienia są przeznaczone do wymagających zastosowań naftowych i gazowych, a także systemów stymulacji i krążeniaSą one skonstruowane jako całkowicie spawany zestaw ze stali nierdzewnej, w którym diafragma czujnika i złącza skrzydłowe są obrobione jako jedna część.który zapewnia hermetyczną integralność i minimalizuje wyciek mediów w porównaniu z częściami z wielu części. Wyizolowany diafragma czujnik ciśnienia minimalizuje zerowy przesunięcie podczas hammer up i eliminuje długoterminowe przesunięcie sygnału w polu.i 2202 Wing Union-kompatybilne osprzęty są obrobione z Inconel® X-750, lub opcjonalnie zgodny z NACE Inconel® 718, umożliwiający stosowanie w mediach ścierających i żrących.Prywatne połączenie elektryczne ze stali nierdzewnej firmy Honeywell zapewnia zwiększoną wtórną ochronę ciśnieniaSpecjalne procesy montażu zapewniają zwiększone wstrząsy i wibracje dla niezawodnej pracy w terenie.
| 060-P468-01 | 060-P468-02 | |
|---|---|---|
| Wskaźnik kształtu | Ropa naftowa i gaz | Ropa naftowa i gaz |
| Zakres ciśnienia | 5,000 psi | 10,000 psi |
| Jednostka ciśnienia | Gage | Gage |
| Dokładność | ±0,1 % FSS | ±0,1 % FSS |
| Produkcja | 4 do 20 mA, dwa przewody | 4 do 20 mA, dwa przewody |
| Rozstrzygnięcie | Nieskończona | Nieskończona |
| Kalibracja | Kalibracja 5-punktowa: 0%, 50% i 100% całej skali | Kalibracja 5-punktowa: 0%, 50% i 100% całej skali |
| Media | Wykorzystanie środków korozyjnych i ścierających, Inconel® X-750 | Wykorzystanie środków korozyjnych i ścierających, Inconel® X-750 |
| Temperatura (funkcjonująca) | -40 °C-125 °C [-40 °F-257 °F] | -40 °C-125 °C [-40 °F-257 °F] |
| Temperatura (kompensacja) | -40 °C do 85 °C [-40 °F do 185 °F] | -40 °C do 85 °C [-40 °F do 185 °F] |
| Wpływ temperatury (zero) | < ± 0,018 % FSS/°C [0,01 % FSS/°F] | < ± 0,018 % FSS/°C [0,01 % FSS/°F] |
| Wpływ temperatury (okres) | < ± 0,018 % odczytu/°C [0,01 % odczytu/°F] | < ± 0,018 % odczytu/°C [0,01 % odczytu/°F] |
| Zapewnienie | Hermetycznie zamknięte IP68/NEMA 6P | Hermetycznie zamknięte IP68/NEMA 6P |
| Zakończenie elektryczne (std) | Kompatybilny z serią MS 4-pin (32A-14S-2P-10-M2) | Kompatybilny z serią MS 4-pin (32A-14S-2P-10-M2) |
| Odporność na izolację | > 100 MOhm @ 20 Vdc | > 100 MOhm @ 20 Vdc |
| Zmiany wartości zerowej i przedziału | Pole regulowane | Pole regulowane |
| Odpowiedź częstotliwości | 2500 Hz | 2500 Hz |
| Zwiększacze wewnętrzne | 4 mA do 20 mA, dwa przewody, bezpieczne wewnętrznie | 4 mA do 20 mA, dwa przewody, bezpieczne wewnętrznie |
| Ochrona obwodu | Ochrona odwrotnej biegunowości przewodów zasilających | Ochrona odwrotnej biegunowości przewodów zasilających |
| Ochrona RFI/EMI | Bez hałasu do 2,7 GHz | Bez hałasu do 2,7 GHz |
| Przeciążenie (bezpieczne) | 150% nominalnego FS lub granica wyposażenia Weco® 1502 | 150% nominalnego FS lub granica wyposażenia Weco® 1502 |
| Przesyłka (wybuch) | 250% ciśnienia znamionowego lub granicy urządzenia Weco® 1502 | 250% ciśnienia znamionowego lub granicy urządzenia Weco® 1502 |
| Materiał części zwilżonych | Inconel® X-750 | Inconel® X-750 |
| Materiał sprawy | Inconel® X-750 | Inconel® X-750 |
| Opcja bezpieczna z natury | - Tak, tak. | - Tak, tak. |
| Waga | 2.2 kg [4,85 lb] | 2.2 kg [4,85 lb] |
| Przystanek ciśnienia | Weco® 1502 złączenie skrzydeł, standardowa przysłona, Ø19,05 mm [0,75 cali] | Weco® 1502 złączenie skrzydeł, standardowa przysłona, Ø19,05 mm [0,75 cali] |
| Wymiary produktu | Ø93,98 mm x 91,44 mm [Ø3,7 in x 3,6 in] | Ø93,98 mm x 91,44 mm [Ø3,7 in x 3,6 in] |
| Zatwierdzenia i normy agencji | homologacje CE, cFMus, EX i IEC Ex | homologacje CE, cFMus, EX i IEC Ex |
| Kod UNSPSC | 41112110 | 41112110 |
| UNSPSC Towar | 41112110 Przełącznik ciśnienia | 41112110 Przełącznik ciśnienia |
| Dostępność | Światowe | Światowe |
| Nazwa serii | 435 | 435 |
