Wprowadzenie

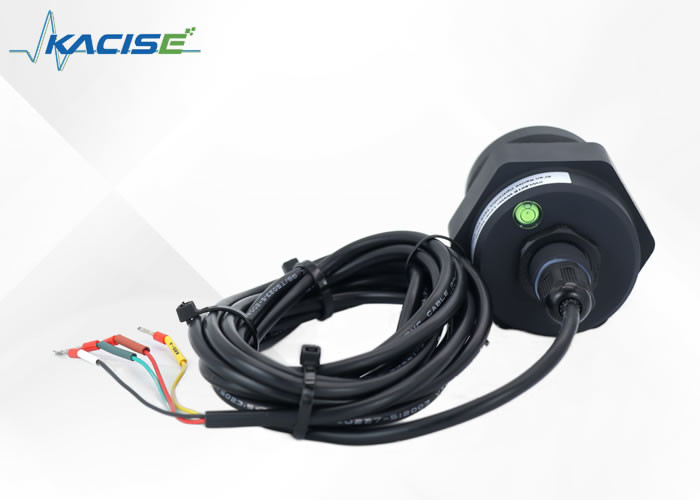

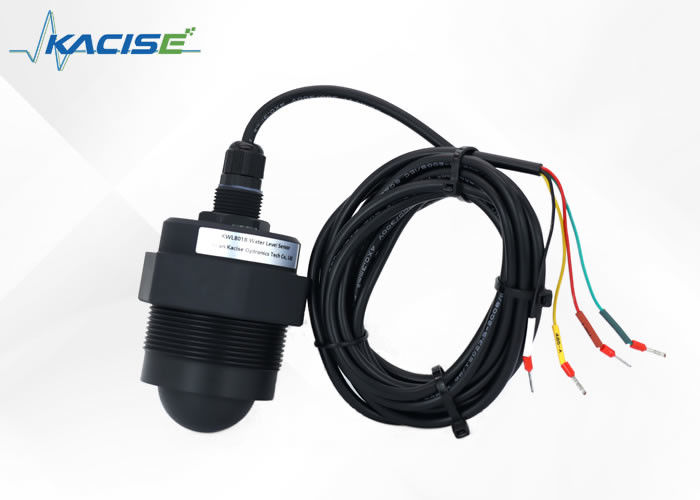

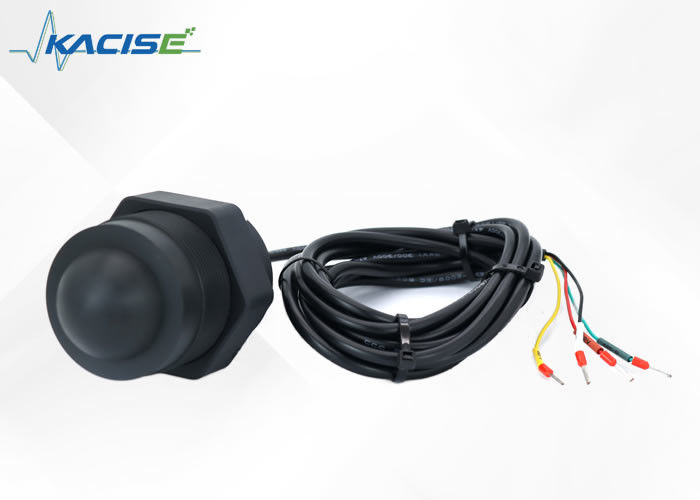

Radarowy miernik poziomu wody KWL801B jest najwyższej klasy rozwiązaniem do monitorowania poziomu wody w zbiorniku.Z wyjściem 15 m RS485Ten licznik działa poprzez emitowanie fal radarowych odbijających się od powierzchni wody, które następnie są precyzyjnie analizowane.Jest odpowiedni dla różnych typów zbiorników.Dokładne dane, które dostarcza, mają kluczowe znaczenie dla utrzymania optymalnej pracy zbiornika, zapobiegania przepływom lub niedoborom.Jego niezawodna wydajność i zaawansowana technologia sprawiają, że jest on idealnym wyborem do skutecznego zarządzania poziomem wody w każdym systemie opartym na zbiorniku.
Cechy
- Na podstawie samodzielnie opracowanego układu CMOS z falami milimetrowymi
- Bardziej kompaktowa architektura RF
- Wyższy stosunek sygnału do hałasu
- Mniejsza martwa strefa
- szerokość pasma roboczego 5 GHz
- Wyższa rozdzielczość pomiaru i dokładność pomiaru
- Mniejszy wpływ zakłóceń na środowisko instalacyjne
- Praktyczna instalacja i
- Nowoczesny projekt zintegrowanej anteny płaskiej
- Nie.
Specyfikacje techniczne
| Model |
KWL801B-RS485 |
KWL801B-RJ45 |
KWL801B-RS232 |
KWL801B-TTL |
| Częstotliwość pomiarów |
80 GHz |
| Komunikacja |
RS485 |
| Częstotliwość nabywania |
≥ 200 ms/ konfigurowalne |
| Prąd pracy |
12V/14mA |
| Dokładność pomiaru odległości |
± 2 mm |
| Protokół komunikacji |
Modbus/protokół tekstowy |
| Szerokość wiązki anteny |
± 2,75° |
| Napięcie zasilania |
9 ~ 24 V |
| Zakres pomiaru |
0.2~40m
0.18 ~ 30m
0.1~15/20m
0.06~3/5/10m
|
| Prąd impulsowy RF |
100 mA/20 ms |
| wilgotność robocza |
0~95% |
| Rodzaj nitki |
Węzeł G/ na zamówienie |
| Temperatura pracy |
-40~75°C |
| Stopień odporności na wodę |
IP68 |
| Waga netto |
00,6 kg |
Instrukcje dotyczące podłączenia
4.1 [wersja RS485] Instrukcje podłączenia
| Czerwona linia |
VCC (9~24V) |
| Czarna linia |
GND |
| Żółta linia |
485-A |
| Zielona linia |
485-B |
4.2 [wersja portu sieciowego RJ45] Instrukcje okablowania
4.3 [wersja RS232] Instrukcje instalacji
| Czerwona linia |
12 (6~28V zasilanie) |
| Czarna linia |
GND |
| Żółta linia |
TX |
| Zielona linia |
RX |
4.4 [wersja TTL] Instrukcje instalacji
| Czerwona linia |
Wpływ |
| Czarna linia |
GND |
| Żółta linia |
TX |
| Zielona linia |
RX |
Wymiar
Zastosować
Informacje o spółce
Xi'an Kacise posiada certyfikat ISO 9001-2008, GJB 9001B-2009, CE, bezpieczeństwo wewnętrzne i bezpieczeństwo izolowane.które zapewniają, że nasze produkty są zgodne z międzynarodowymi standardami.
Od 10 lat specjalizujemy się w produkcji przyrządów pomiarowych ciśnienia, poziomu i przepływu oraz powiązanych produktów.Dzięki wysiłkom całego naszego personelu, staliśmy się profesjonalnym producentem przyrządów pomiarowych i dostawcą rozwiązań.
Obecnie czujnik Kacise jest już eksportowany do Ameryki, Hiszpanii, Australii, Chile i 20 innych krajów i regionów i otrzymał wiele korzystnych opinii.Nasze zagraniczne dystrybutory również rosną.. Uważamy, że nasze założenie to "rozsądne ceny, efektywny czas produkcji i dobra obsługa posprzedażna" i mamy nadzieję na współpracę z większą liczbą klientów w celu wspólnego rozwoju.
