Wprowadzenie

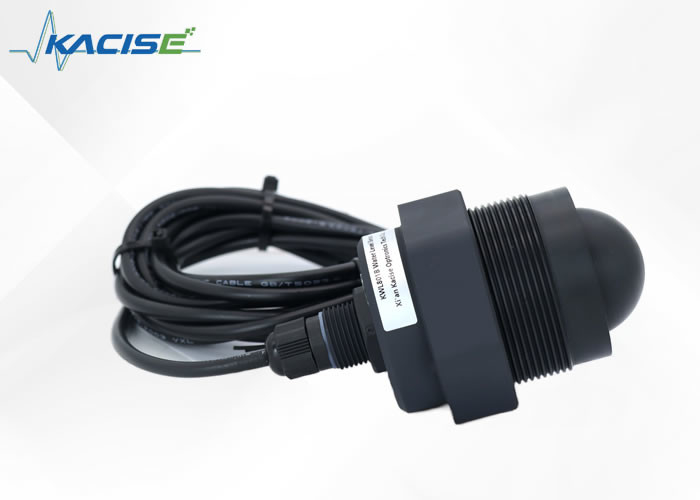

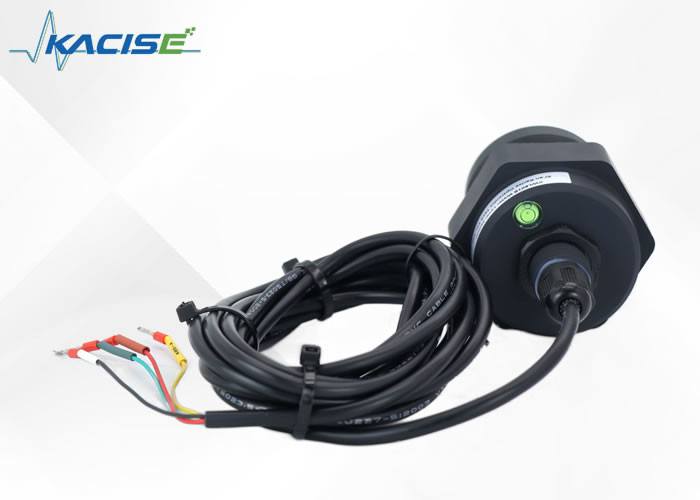

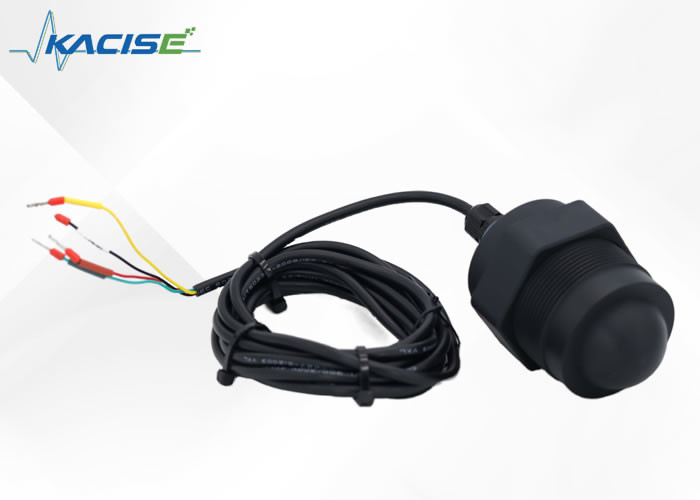

Radarowy miernik poziomu wody KWL801B jest potężnym narzędziem do monitorowania poziomu rzek.Funkcjonuje poprzez emitowanie wiązek radarowych w kierunku powierzchni rzeki.Wiązki te odbijają się od wody, a licznik oblicza czas potrzebny na tę podróż w obie strony, aby dokładnie określić poziom wody.Zakres 10 m nadaje się do wielu zastosowań nad rzekąWynik RS485 umożliwia płynne połączenie z systemami pozyskiwania danych i centrami sterowania.Umożliwia to monitorowanie i analizę poziomu rzek w czasie rzeczywistym, co ma kluczowe znaczenie dla przewidywania i zapobiegania powodziom. Pomaga władzom podejmować proaktywne środki w celu ochrony pobliskich społeczności i infrastruktury.wytrzymała konstrukcja licznika zapewnia, że może wytrzymać trudne warunki zewnętrzne, zwykle związane z środowiskiem rzekowym, takich jak różne temperatury, wilgotność i potencjalne zanieczyszczenia w wodzie.
Cechy
- Na podstawie samodzielnie opracowanego układu CMOS z falami milimetrowymi
- Bardziej kompaktowa architektura RF
- Wyższy stosunek sygnału do hałasu
- Mniejsza martwa strefa
- szerokość pasma roboczego 5 GHz
- Wyższa rozdzielczość pomiaru i dokładność pomiaru
- Mniejszy wpływ zakłóceń na środowisko instalacyjne
- Praktyczna instalacja i
- Nowoczesny projekt zintegrowanej anteny płaskiej
- Nie.
Specyfikacje techniczne
| Model | KWL801B-RS485 | KWL801B-RJ45 | KWL801B-RS232 | KWL801B-TTL |
| Częstotliwość pomiarów | 80 GHz |
| Komunikacja | RS485 |
| Częstotliwość nabywania | ≥ 200 ms/ konfigurowalne |
| Prąd pracy | 12V/14mA |
| Dokładność pomiaru odległości | ± 2 mm |
| Protokół komunikacji | Modbus/protokół tekstowy |
| Szerokość wiązki anteny | ± 2,75° |
| Napięcie zasilania | 9 ~ 24 V |
| Zakres pomiaru | 0.2~40m
0.18 ~ 30m
0.1~15/20m
0.06~3/5/10m |
| Prąd impulsowy RF | 100 mA/20 ms |
| wilgotność robocza | 0~95% |
| Rodzaj nitki | Węzeł G/ na zamówienie |
| Temperatura pracy | -40~75°C |
| Stopień odporności na wodę | IP68 |
| Waga netto | 00,6 kg |
Instrukcje dotyczące podłączenia
4.1 [wersja RS485] Instrukcje podłączenia
| Czerwona linia | VCC (9~24V) |
| Czarna linia | GND |
| Żółta linia | 485-A |
| Zielona linia | 485-B |
4.2 [wersja portu sieciowego RJ45] Instrukcje okablowania
4.3 [wersja RS232] Instrukcje instalacji
| Czerwona linia | 12 (6~28V zasilanie) |
| Czarna linia | GND |
| Żółta linia | TX |
| Zielona linia | RX |
4.4 [wersja TTL] Instrukcje instalacji
| Czerwona linia | Wpływ |
| Czarna linia | GND |
| Żółta linia | TX |
| Zielona linia | RX |
Wymiar
Zastosować
