KDF1300 Ultrasonic Doppler Flowmeter

1.Wprowadzenie

Ultrasonic Doppler flowmeter opiera się na efekcie Dopplera. Sonda wysyła wiązkę fal ultradźwiękowych pochyło w górę.Płyn może zawierać zanieczyszczenia, takie jak bąbelki lub cząstki (można uznać, że zanieczyszczenia w płynie mają taką samą prędkość jak przepływ wody). Gdy fale ultradźwiękowe wchodzą w kontakt z zanieczyszczeniami w płynie, odblaskowane fale ultradźwiękowe wywołują przesunięcie częstotliwości Dopplera Δf.Zmiana częstotliwości Dopplera Δf jest proporcjonalna do prędkości przepływuPrędkość przepływu płynu można zmierzyć poprzez pomiar przesunięcia częstotliwości Dopplera Δf.

2.Specyfikacje techniczne

3.Rozmiary

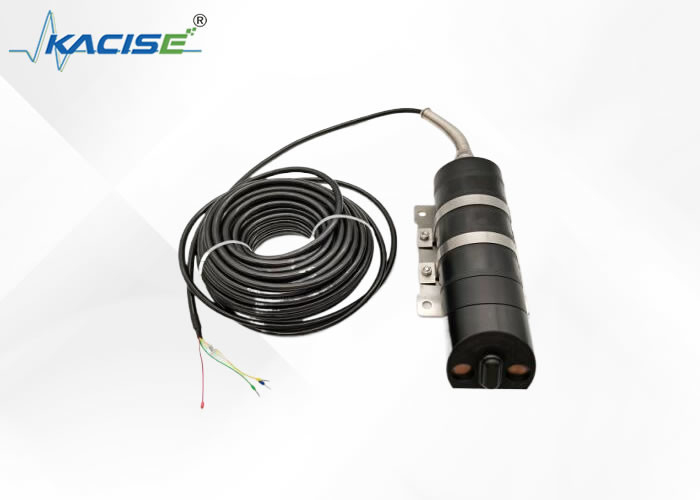

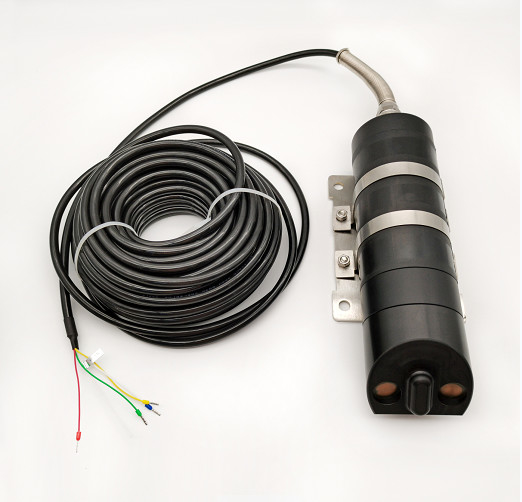

3.1 Obraz produktu

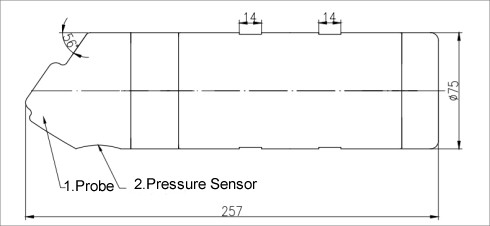

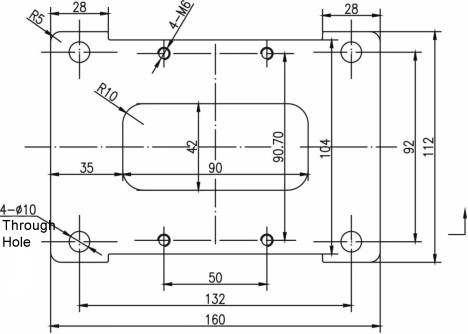

3.2 Wymiary konstrukcyjne

4Wniosek

Ultrasonic Doppler flowmeter to urządzenie służące do pomiaru natężenia przepływu wody w rurociągach, kanałach lub rzekach.

• Monitorowanie katastrof powodziowych
• Pomiar wyładowania ścieków
• Monitorowanie rzek naturalnych
• Komunalne systemy wodociągowe i kanalizacyjne
• Śledzenie strat wody i infiltracji
• Kontrola procesu nawadniania
• Badania nad ujściem rzeki i pływami
• Rybołówstwo i ochrona wód
• Badania nad erozją nadbrzeżną
• Monitorowanie przepływu kanalizacji
• Ocena drenażu dróg
• Badania przepływu kanału
• Monitorowanie procesów w rzece

5.przewody

Przewód zasilania:

Czerwony przewód podłączony do pozytywnego bieguna zasilania (12V+ lub 24V+);

Zielony przewód podłączony do bieguna ujemnego zasilania (12V- lub 24V-);

Drut sygnałowy:

biały przewód podłączony do RS485A (T/R+);

Żółty przewód podłączony do RS485B (T/R-);

Przejrzysty kanał powietrza:

※Należy utrzymywać je w miejscu wolnym od atmosfery i zwracać uwagę na ochronę podczas montażu, zwłaszcza w przypadku przechodzenia przez rurę przedrukowania, należy przed przedrukowaniem zabezpieczyć ją taśmą taśmową, aby uniknąć wniknięcia wody.może powodować błędy głębokości wody i inne zjawiska.

Przejrzysty kanał powietrza nie może być złożony, a kąt zginania nie może być < 90° podczas przędzenia rury.
