Place of Origin:
China (Mainland)
Nazwa handlowa:
Kacise
Orzecznictwo:
certificate of explosion-proof, CE
Model Number:
TDLAS103

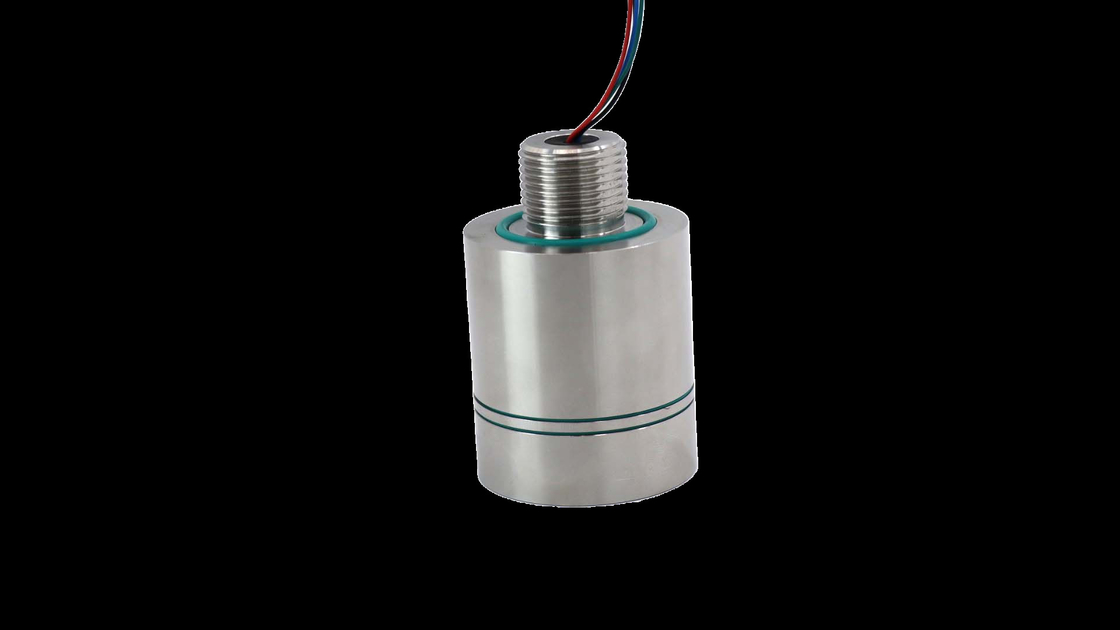

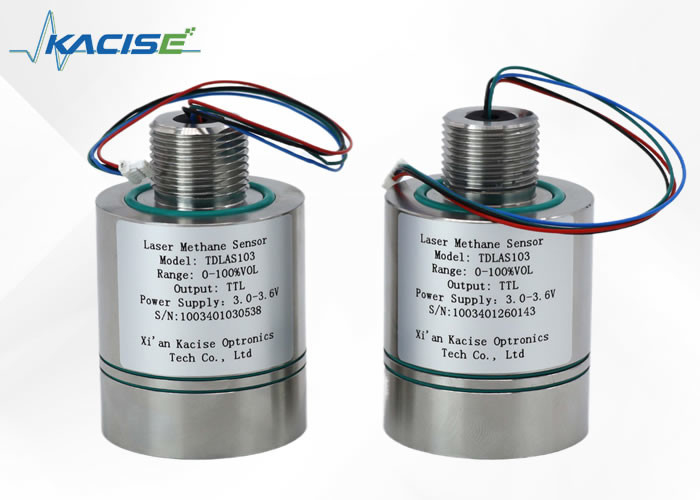

Wprowadzenie
Czujnik metanu, działający w napięciu 3,3 V, wykorzystuje technologię TD-LAS z laserem 1653,7 nm do identyfikacji metanu według jego unikalnego spektrum absorpcji, bez wpływu pary wodnej lub innej interferencji gazowej.Jego konstrukcja łączy w sobie techniki absorpcji modulacji długości fali i bezpośredniej absorpcjiWykorzystuje niskotemperaturowy laser i algorytmy kompensacji temperatury, zapewniając niezawodne działanie w różnych środowiskach.Standardowy interfejs i protokół umożliwiają szeroką kompatybilność, dzięki czemu jest szeroko stosowany w systemach wykrywania wycieków metanu w takich gałęziach przemysłu, jak górnictwo, gastronomia i przemysł chemiczny.
Cechy
•Wysoka dokładność wykrywania
Technologia bezpośredniej modulacji i modulacji długości fali w połączeniu z zaprojektowaniem złożonej ścieżki optycznej, błąd pomiarowy ≤ ± 6% prawdziwa wartość @25°C
•Dobra zdolność adaptacji do środowiska
Szeroki algorytm korekty kompensacji temperatury, może spełniać wymagania -40~+70°C
•Silne przeciwdziałanie zakłóceniom
Technologia wykrywania wchłaniania metanu przez laser "spektrum odcisków palców", przeciwtrujące zatruciu, przeciwparze wodnej i innym zakłóceniom gazowym;
•Silna ochrona konstrukcyjna
Projekt materiału ze stali nierdzewnej, spełniający poziom odporności na wybuchy Exia IIC T6 Ga
•Niskie koszty
Długa żywotność, niskie zużycie energii, konstrukcja modułowa, łatwa w integracji
Wymiary
Parametry | TEczniczneJa...Indikatory |
Gaz pomiarowy | Metan |
Zasada pomiaru | TD-LAS |
Tryb wykrywania | Rozpraszające |
Zakres pomiarowy | 0-20% VOL (dostosowalne) |
Błąd pomiaru @25°C | < +0,06%VOL,0-1%VOL < + 6%Wartość rzeczywista, 1-20% VOL |
Dolna granica wykrywania | 00,2% VOL |
Minimalna rozdzielczość | 00,01% VOL |
Czas reakcji | T90<15s |
Napięcie robocze | 3.0VDC ~ 3,6VDC |
Średni prąd roboczy | < 30 mA |
Strumień szczytowy | < 210 mA |
Tryb wyjścia | Standardowy port seryjny TTL |
Temperatura pracy | -40°C ~ +70°C |
wilgotność operacyjna | 0 ~ 99% RH (kondensacja) |
Znaki przeciwwybuchu | Ex ia IICT6 Ga |
Parametry bezpieczeństwa wewnętrznego | Użytkownik:3.3V II:50mA Pi:0.250W Ci:20uF - Co się stało?3.14uH |
Stopień ochrony | IP66 |
Waga produktu | 255 g |
Wymiary produktów | φ41,7 mmx63,6 mm |
a) Czujnik stale wydaje zmierzone stężenie metanu, zmierzoną temperaturę, zmierzone ciśnienie, moc sygnału laserowego,temperaturę pracy lasera i kod błędu poprzez standardowy port seryjny TTL
b) Posiada funkcję samotestowania, która może wykryć, czy laser, detektor fotoelektryczny i czujnik stabilizacji napięcia są w stanie normalnym, co pomaga wyeliminować punkt awarii.
Interfejs komunikacji i definicja
Formularz interfejsu: SH1.0mm/4P
Długość kabla: 200 mm
Liczba | Cśmierdzący | Ja...Interfejsdwykończenie |
1 | Czerwony | Wpływ |
2 | Czarne | GND |
3 | Niebieski | RX |
4 | Zielona | TX |
Protokół komunikacji
(1) Konfiguracja interfejsu komunikacyjnego
Port seryjny UART: współczynnik Baud: 115200, bity danych: 8 bitów,
Stop bit: 1 bit, parity bit: bez czeku
(2) Opis protokołu łączności
Numer sekwencji bajtów | Kod funkcji | Liczba bajtów | Jednostka | Przykład |
0 | Głowa ramy | 1 | - | A |
1-7 | Koncentracja | 7 | % WOL | +000.00 |
8 | Przestrzeń pusta | 1 | - | |
9-13 | Temperatura otoczenia | 5 | °C | +23.7 |
14 | Przestrzeń pusta | 1 | - | |
15-21 | Ciśnienie powietrza otoczenia | 7 | hPa | 1006.22 |
22 | Przestrzeń pusta | 1 | - | |
23-27 | Intensywność światła | 5 | - | +16.1 |
28 | Przestrzeń pusta | 1 | - | |
29-35 | Współczynnik zysku | 7 | - | B+6.0 |
36 | Przestrzeń pusta | 1 | - | |
37-38 | Kod błędu | 2 | - | 00 |
39 | Przestrzeń pusta | 1 | - | |
40-41 | Xor kod kontroli | 2 | - | 3D |
42 | Charakter powrotu przewozu | 1 | ||
43 | Symbol przerwania linii | 1 |
Po włączeniu czujnika przechodzi okres przedprocesowania (6-10s), a następnie zaczyna okresowo (1Hz) wypuszczać ciąg stałej długości.
Parsingi ciągów wyjściowych (przykład):
A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13
A: głowica ramy;
+000.00: wartość stężenia metanu, z zastrzeżeniem dwóch miejsc po przecinku, jednostka % obj.;
+ 24.0: temperatura otoczenia, jednostka °C;
1006.22: ciśnienie otoczenia, jednostka hPa;
16.1: intensywność światła laserowego i zakres skuteczności 3.6 21.6;
006.0: współczynnik powiększenia, normalny zakres 1,0-126.0;
00: kody awarii
01: nieprawidłowy sygnał optyczny; 02; temperatura otoczenia lub nieprawidłowe ciśnienie; sygnał optyczny jest zbyt silny; 04 anomalia temperatury lasera;
05: sygnał świetlny jest zbyt słaby;
13: xor kod kontroli
Kod błędu
Kod błędu | Znaczenie | Kod błędu | Znaczenie |
0 | Czujnik działa prawidłowo | 3 | /Sygnał laserowy jest silny. |
1 | /Sygnał fotodetektorów jest nieprawidłowy. | 4 | Anomalia temperatury lasera |
2 | Nieprawidłowość czujnika temperatury i ciśnienia | 5 | /Sygnał laserowy jest zbyt słaby. |
Środki ostrożności
a) napięcie robocze czujnika wynosi 3,3 V, a poziom seryjnego interfejsu 3,3 V;
b) czujnik zawiera precyzyjne elementy optyczne, proszę unikać gwałtownych kolizji;
c) Warunki środowiska pracy: -40°C ~ +70°C
d) wilgotność względna 0-99% RH (nie kondensacja).
Uwaga: napięcie robocze czujnika wynosi 3,3 V. Zabronione jest podłączenie do czujnika napięcia zasilania przekraczającego 3,6 VDC, aby uniknąć uszkodzenia czujnika.
Wsparcie i usługi
Zapewniamy kompleksowe wsparcie techniczne dla czujników gazowych, w tym eksperckie rozwiązywanie problemów i rozwiązywanie problemów.i badania w celu zapewnienia dokładnej wydajnościZapewniamy również podręczniki produktów i dokumentację, oraz oferujemy wskazówki w wyborze i dostosowaniu odpowiedniego produktu.zapewnienie sprawnego działania wykrywaczy gazu.
Opakowanie i wysyłka
Opakowanie produktu:
Detektor gazu
Podręcznik obsługi
Urządzenia montażowe
Certyfikat kalibracji
Informacje dotyczące wysyłki:
Oczekiwany czas dostawy: 5-8 dni roboczych
