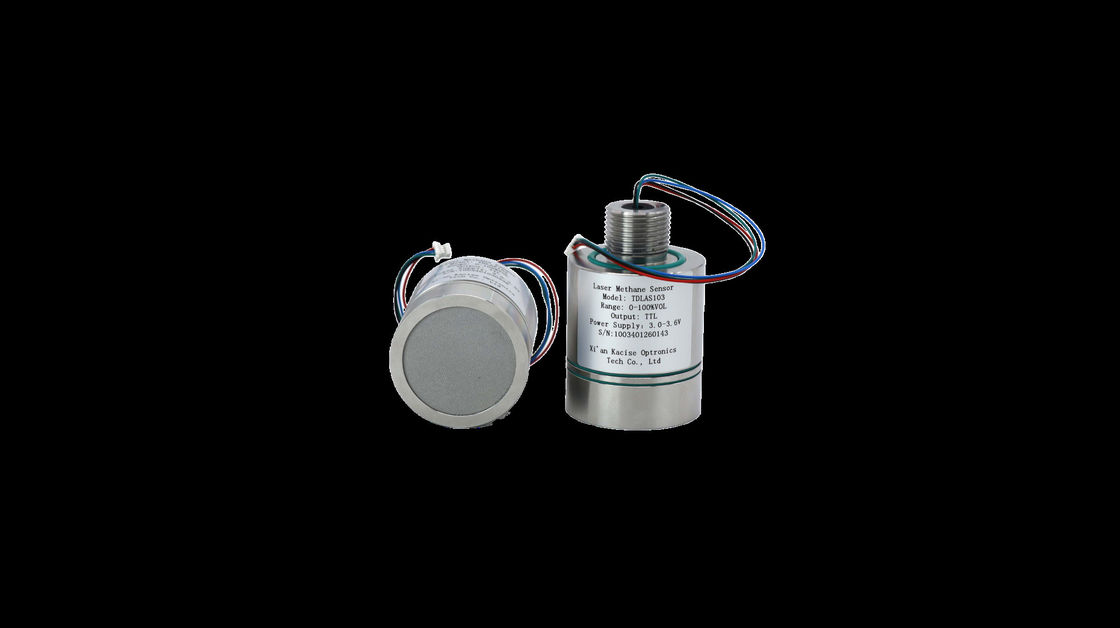

Kompaktowy czujnik laserowy metanu z ograniczeniem wykrywania VOL 0,2% dla zastosowań bezpieczeństwa przemysłowego

Opracowany przy użyciu TD-LAS czujnik metanu 3,3 V wykorzystuje laser o długości fali 1653,7 nm do wykrywania metanu poprzez charakterystyczną absorpcję „widma odcisków palców”, zapewniając odporność na zakłócenia ze strony pary wodnej i innych gazów. Łącząc techniki bezpośredniej absorpcji i modulacji długości fali ze strukturą optyczną typu „N”, osiąga się długą ścieżkę absorpcji, wysoką czułość i precyzję. Niskotemperaturowy laser i fotodetektor w połączeniu z algorytmem kompensacji temperatury zwiększają jego zdolność adaptacji do środowiska. Dzięki standardowym funkcjom komunikacyjnym i instalacyjnym jest on szeroko kompatybilny z monitorowaniem metanu w zastosowaniach przemysłowych, górniczych i podziemnych.

• Wysoka dokładność wykrywania
  Technologia modulacji bezpośredniej i długości fali w połączeniu ze złożoną ścieżką optyczną, błąd pomiaru ≤±6% wartości rzeczywistej przy 25 ℃

• Dobra zdolność adaptacji do środowiska
  Szeroki algorytm korekcji kompensacji temperatury, może spełniać wymagania -40 ~ + 70 ℃

• Silne przeciwdziałanie zakłóceniom
  Technologia wykrywania absorpcji lasera metanu „widma odcisków palców”, przeciwdziałająca zatruciom, parom wodnym i innym zakłóceniom gazowym;

• Silna ochrona konstrukcji

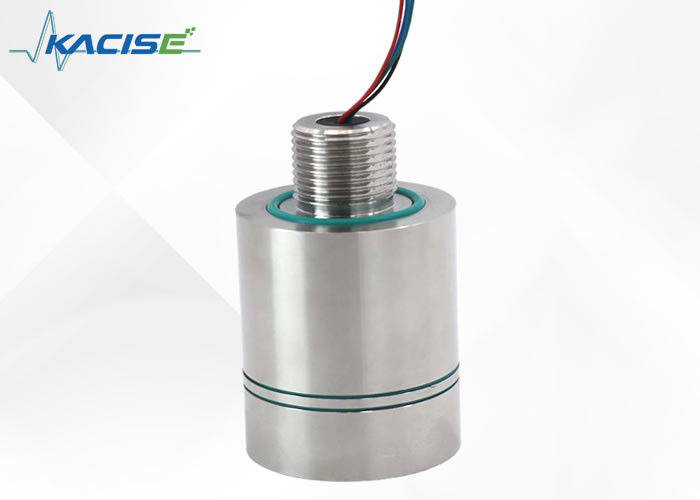

  Konstrukcja ze stali nierdzewnej spełnia wymagania przeciwwybuchowe Exia IIC T6 Ga

• Niski koszt
  Długa żywotność, niskie zużycie energii, modułowa konstrukcja, łatwa integracja

1. Czujnik w sposób ciągły wysyła zmierzone stężenie metanu, zmierzoną temperaturę, zmierzone ciśnienie, siłę sygnału laserowego, temperaturę roboczą lasera i kod błędu za pośrednictwem standardowego portu szeregowego TTL
2. Posiada funkcję autotestu, która może wykryć, czy laser, detektor fotoelektryczny i czujnik stabilizacji napięcia działają normalnie, co pomaga wyeliminować punkt usterki.

Formularz interfejsu: SH1.0mm/4P

Długość kabla: 200mm

(1) Konfiguracja interfejsu komunikacyjnego

Port szeregowy UART: Szybkość transmisji: 115200, bity danych: 8 bitów,

Bit stopu: 1 bit, bit parzystości: brak kontroli

(2) Opis protokołu komunikacyjnego

Po włączeniu czujnika przechodzi on przez okres wstępnego przetwarzania (6–10 s), a następnie rozpoczyna okresowe (1 Hz) wysyłanie łańcucha o stałej długości. Format ciągu pokazano na powyższym rysunku.

Analiza ciągu wyjściowego (przykład):

A 000,00 + 24,0 + 1006,22 + 16,1 + 006,0 B 00 13

Odp.: główka ramy;

+000,00: wartość stężenia metanu, zarezerwowane dwa miejsca po przecinku, jednostka % obj.;

+ 24,0: temperatura otoczenia, jednostka ℃;

1006.22: ciśnienie otoczenia, jednostka hPa;

16,1: natężenie światła lasera i efektywny zasięg 3,6 21,6;

006,0: współczynnik powiększenia, normalny zakres 1,0-126,0;

00: kody błędów

01: nieprawidłowy sygnał optyczny; 02; Temperatura otoczenia lub nieprawidłowe ciśnienie; Sygnał optyczny jest zbyt silny; 04 anomalia temperatury lasera;

05: sygnał świetlny jest zbyt słaby;

13: kod kontrolny xor

a) Napięcie robocze czujnika wynosi 3,3 V, a poziom interfejsu szeregowego wynosi 3,3 V;

b) czujnik zawiera precyzyjne elementy optyczne, należy unikać gwałtownych kolizji;

c) Warunki środowiska pracy: -40 ℃ ~ +70 ℃

d) Wilgotność względna 0-99% RH (bez kondensacji).

Uwaga: Napięcie robocze czujnika wynosi 3,3 V. Zabrania się podłączania do czujnika napięcia zasilającego przekraczającego 3,6VDC, aby uniknąć uszkodzenia czujnika.
